ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
73
9
РАЗДЕЛ
9.15 Регулировка свободного хода рычага заднего
тормоза
3
Рычаг заднего тормоза
9
должен иметь минимально возможный
люфт (свободный ход). Когда задействована ручка тормоза, усилие
гидравлического давления к тормозному суппорту должно быть
приложено незамедлительно.
Если имеется значительный свободный ход (или мягкие тормоза),
проверьте тормозные шланги
10
11
, главный цилиндр, шунтирующий
контур тормоза
8
. Если имеется какая-либо утечка или повреждение,
немедленно обратитесь к дилеру, чтобы проверить тормозную
систему.

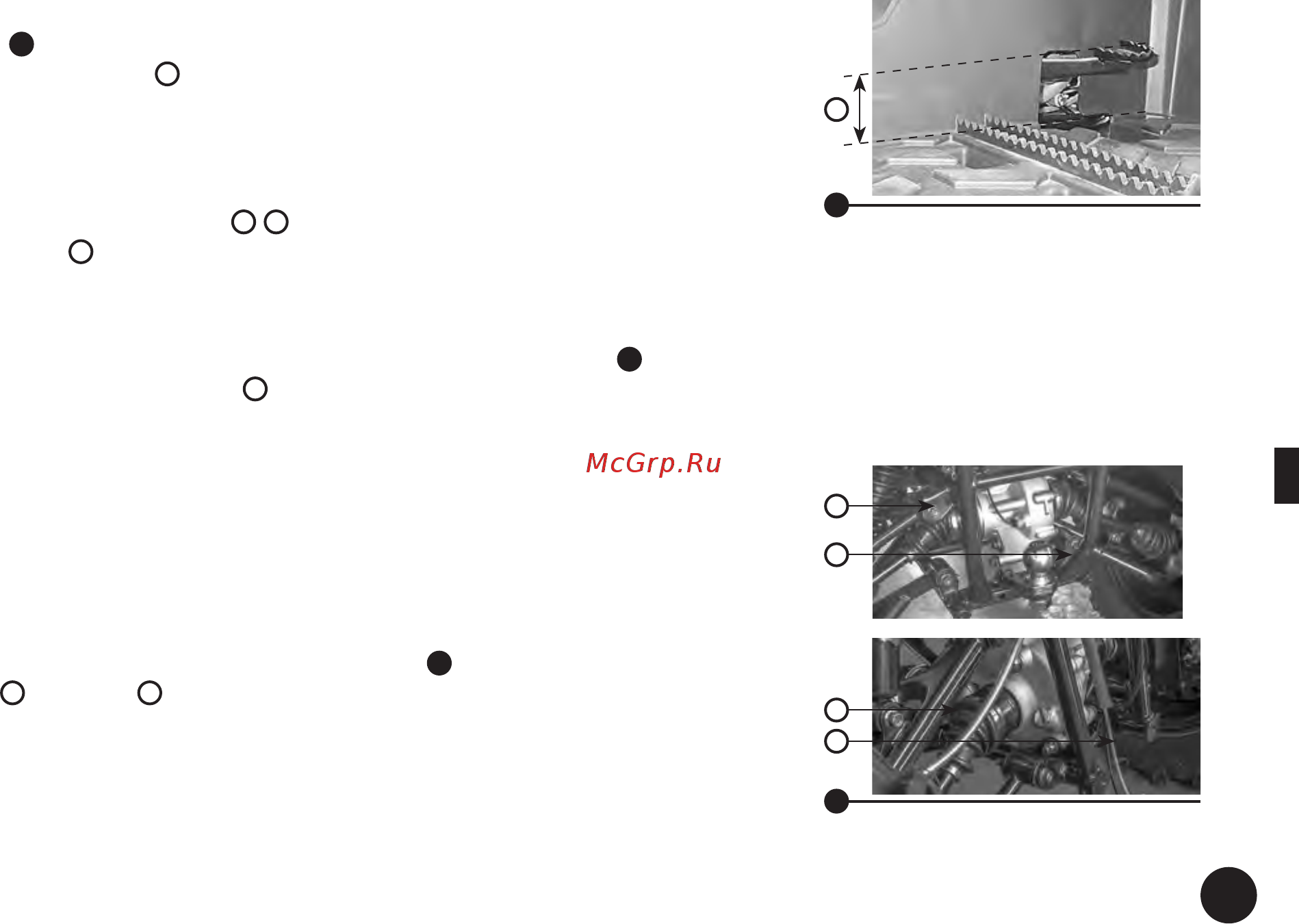

9.16 Проверка/регулирование высоты педали тормоза
4
Верхняя часть педали тормоза
a
должна быть на высоте 58,0 мм
от накладки на пол для ноги водителя. Если положение педали
тормоза не соответствует указанным требованиям, необходимо
обратиться к дилеру для регулировки.
9.17 Проверка стояночного тормоза
Если стояночный тормоз не функционирует должным образом,
необходимо провести регулировку стояночного тормоза.
9.18 Передние/задние пыльники ШРУСов
1
Передние
1
и задние
2
пыльники ШРУСов должны быть проверены
на наличие повреждений в интервалах, определенных в таблице перио-
дического обслуживания. Проверьте пыльники ШРУСов на наличие раз-
рывов или трещин. Если найдено повреждение, замените их у дилера.
a
4
2
2
1
1
1
