![Baltmotors ATV 700 EFI [64/114] Масло заднего редуктора](/img/pdf.png)
Baltmotors ATV 700 EFI [64/114] Масло заднего редуктора
![Baltmotors ATV 700 EFI [64/114] Масло заднего редуктора](/views2/1249250/page64/bg40.png)
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
62
9
РАЗДЕЛ
Y Предостережение
Объем моторного масла: только замена масла — 1,9 л; с заменой
масляного фильтра — 2,0 л.
Y Предостережение
Чтобы получить лучшую защиту для двигателя, необходимо заменять
масляный фильтр каждый раз при замене моторного масла.

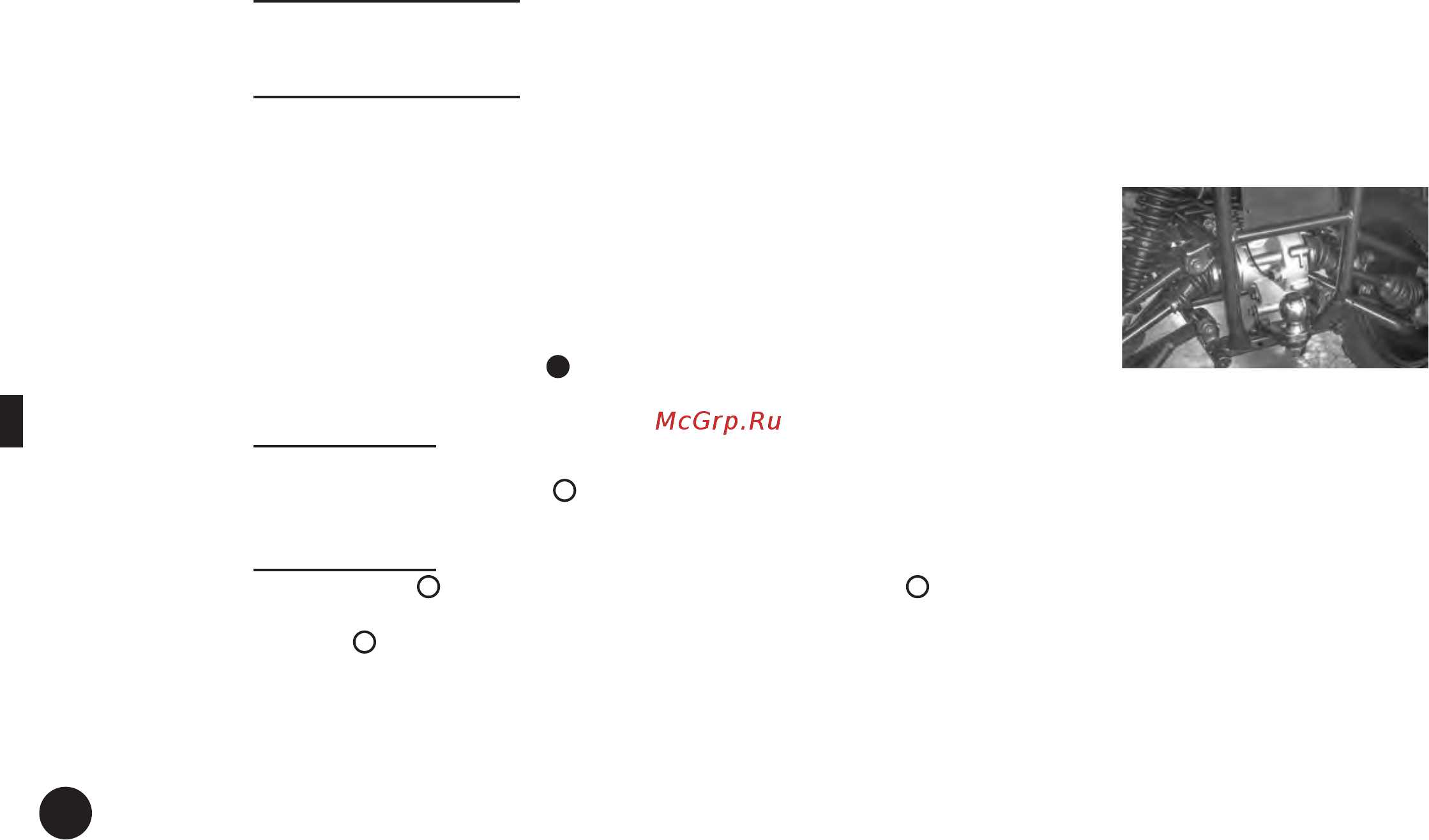

9.5 Масло заднего редуктора
Задний редуктор должен быть проверен перед каждой поездкой. Если
найдена какая-либо утечка масла, обратитесь к дилеру для проверки
и ремонта ATV. Также должен быть проверен уровень трансмиссионного
масла и его состояние (степень загрязненности или наличие эмульсии)
в интервалах, определенных в таблице периодического обслуживания.
9.5.1 Проверка уровня масла
2
1. Установите ATV на ровное место.
V Примечание
Уровень масла проверяется на холодном двигателе.
2. Выкрутите датчик скорости
1
и затем проверьте уровень масла
в заднем редукторе.
V Примечание
Уровень масла
3
должен быть по краю отверстия проверки
2
.
3. Если масло ниже края отверстия проверки, открутите датчик
скорости
4
и долейте до правильного уровня.
4. Установите датчик скорости и затяните их с усилием затяжки,
регламентированным спецификацией.
Моменты затяжки:
• Датчик скорости: 10 Н×м (1,0 кгс×м).
• Болт заправки трансмиссионного масла: 23 Н×м (2,3 кгс×м)..
