ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
76
9
РАЗДЕЛ
9.24.3 Установка колеса
При монтаже колес выполните операции демонтажа в обратной
последовательности. Затяните гайки колеса с усилием затяжки,
регламентированным спецификацией. Пожалуйста, устанавливайте
колеса в соответствии со стрелкой на внутренней боковой
поверхности шины, показывающей направление вращения колес.
Затягивать гайки колеса необходимо в последовательноси через одну.
Момент затяжки гайки колеса:
Передние/задние колеса: 45 Н×м (4,5 кгс×м).
9.25 Обслуживание колес
Давление воздуха в шинах влияет на управляемость ATV и его
устойчивость. Проверьте давление воздуха и поддержите
рекомендуемое давление в шинах перед каждой поездкой.
9.25.1 Контроль давления в шинах
Проверяйте давление в шине с помощью манометра, который
всегда необходимо возить с собой. Шины должны быть накачаны
до рекомендованного давления.
Рекомендуемое давление в шинах:
Передние: 35 кПа (0,35 кгс/см²), 5,0 psi.
Задние: 30 кПа (0,30 кгс/см²), 4,3 psi.
9.25.2 Предельный износ протектора шин
1
1. Давление должно проверяться, когда шины холодные.
2. Давление воздуха в шинах должно быть равным с обеих сторон.
3. Никогда не устанавливайте давление в шинах ниже минимума.
4. Превышение давления в шинах относительно максимально
допустимого может привести к разрыву шины. Накачивайте шины
медленно и аккуратно. Быстрое накачивание может привести
к разрыву шин.

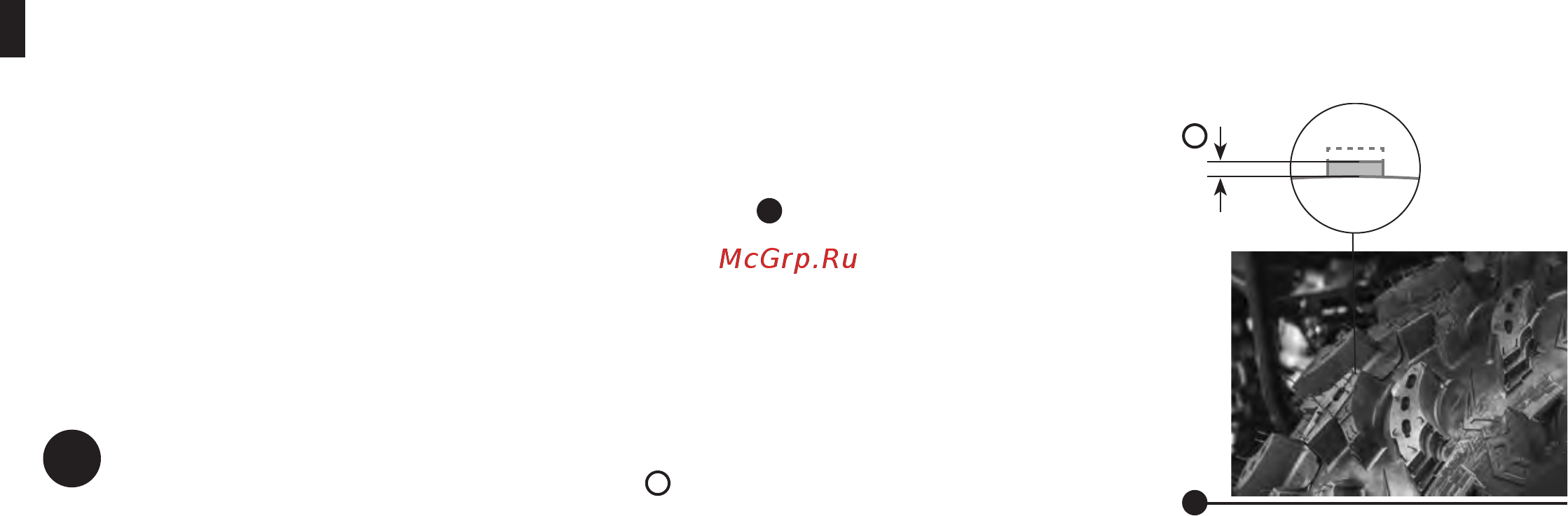

5. Периодически проводите осмотр износа протектора шины. Когда
остаточная высота протектора
a
меньше 3 мм, замените шину.
a
