ФУНКЦИИ УПРАВЛЕНИЯ
25
5
РАЗДЕЛ

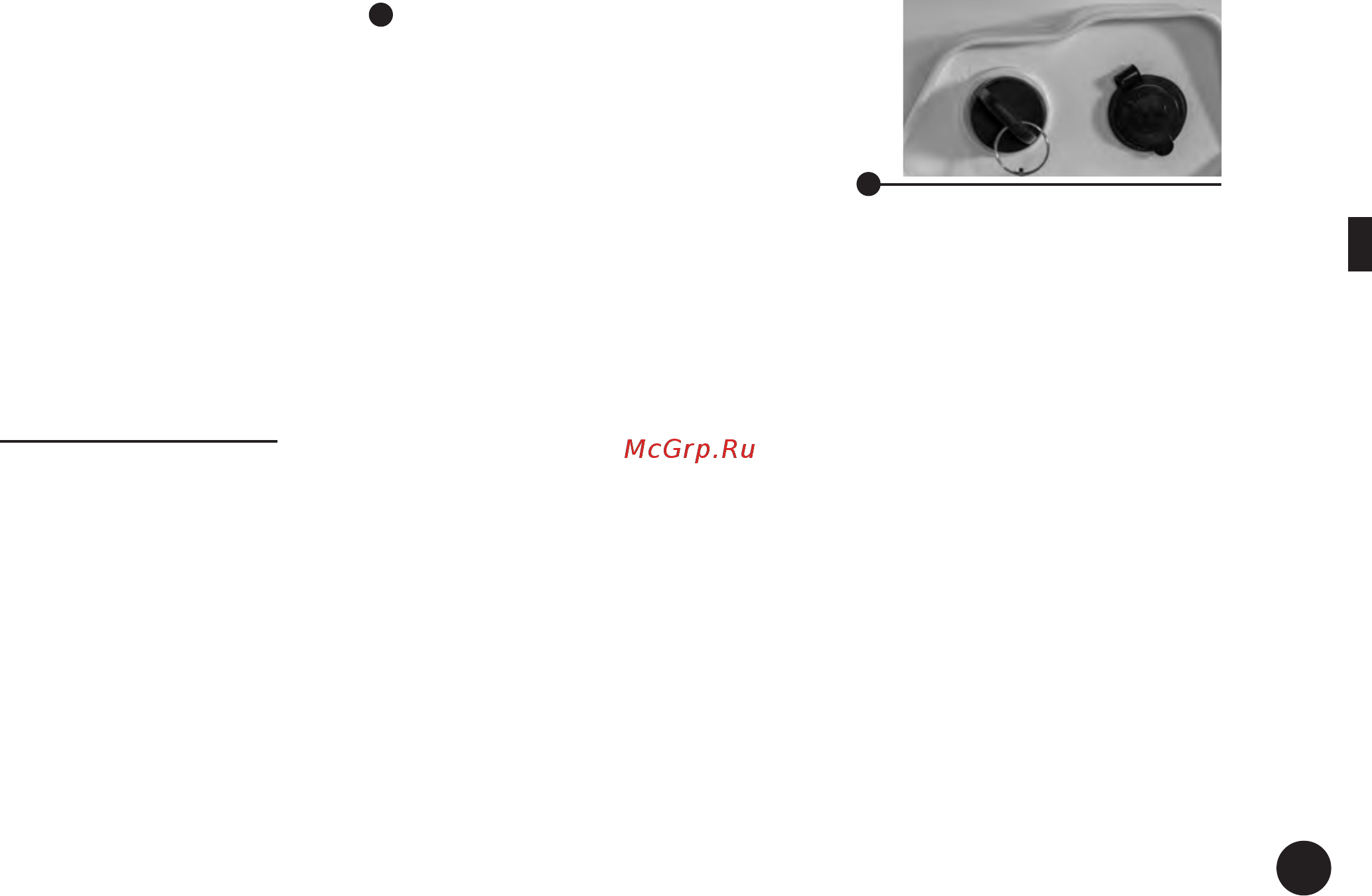

5.17 Розетка постоянного тока
2
Розетка 12 вольт расположена с правой стороны ATV и может
использоваться для подключения приборов освещения, радио и др.
Розетка должна использоваться только при работающем двигателе.
Максимальные значения эксплуатационных параметров розетки:
Номинальное напряжение — 12 В
Максимальная мощность — 60 Вт (5 A)
1. Установите выключатель света в положение «OFF».
2. Запустите двигатель.
3. Откройте крышку розетки и вставьте разъем типа «прикуриватель»
в розетку для подключения внешнего потребителя электрической
мощности.
4. Если розетка не используется, она всегда должна быть закрыта
крышкой.
Y Предостережение
1. Не подключайте внешние потребители электрической мощности,
требующие больше, чем вышеупомянутая максимальная мощность.
Это может привести к перегрузке по току и плавкий предохранитель
перегорит.
2. Если внешние потребители будут использоваться при неработающем
двигателе или с включенными фарами, то батарея может
разрядиться, и запустить двигатель будет невозможно.
3. Не используйте автомобильный прикуриватель или другие
принадлежности со штепселем, которые выделяют тепло- это может
привести к повреждению розетки.
