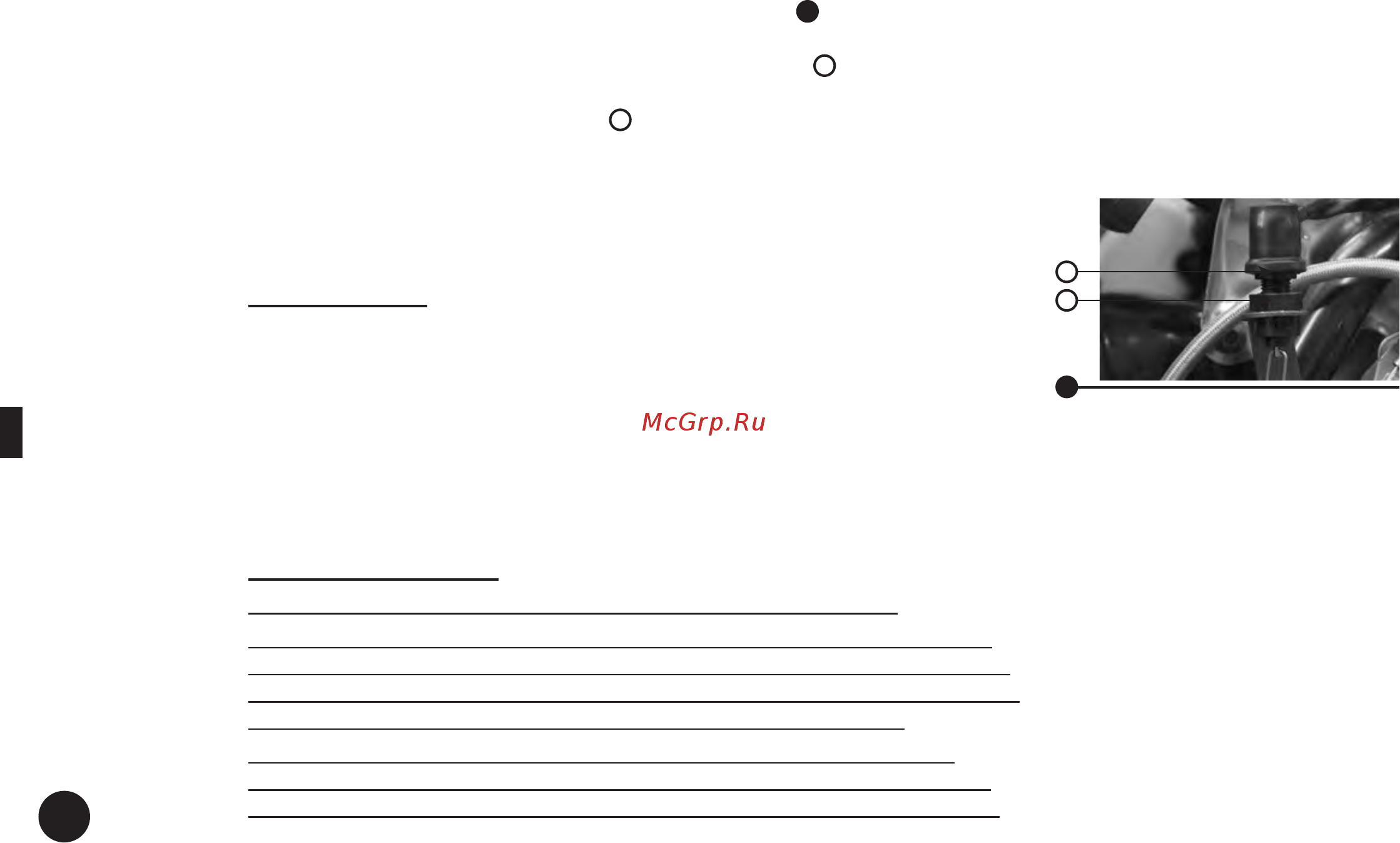

![Baltmotors ATV 700 EFI [76/114] Концевой выключатель сигнала тормоза](/views2/1249250/page76/bg4c.png)
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
74
9
РАЗДЕЛ
9.19 Концевой выключатель сигнала тормоза
2
Выключатели стоп-сигнала должны быть проверены и в случае необхо-
димости отрегулированы. Выключатель стоп-сигнала
3
для педали тор-
моза может быть отрегулирован следующим образом.
1. Поверните регулировочную гайку
4
, пока выключатель стоп-сигнала
не освободится.
2. Поверните регулировочную гайку по часовой стрелке, чтобы стоп-сигнал
загорелся раньше.
3. Поверните регулировочную гайку против часовой стрелки, чтобы стоп-
сигнал загорелся позже.
V Примечание
Выключатель стоп-сигнала должен быть отрегулирован так, чтобы
стоп-сигнал загорался непосредственно перед тем, как наступает
торможение.
9.20 Контроль приводных тросов и смазка
Работа всех тросов и их состояние должны быть проверены перед
каждой поездкой. Концы троса нужно смазать в случае необходимости.
Если трос поврежден или не перемещается свободно, обратитесь
к дилеру для его проверки или замены.
! Предупреждение
ВОЗМОЖНАЯ ОПАСНОСТЬ: Поврежденные тросы управления.
ЧТО МОЖЕТ ПРОИЗОЙТИ: Повреждение внешней оболочки троса управ-
ления может привести к коррозии троса. Тросы также могут перетереться
или согнуться. В результате работа оборудования может быть нарушена и,
как следствие, может произойти несчастный случай или авария.
КАК ИЗБЕЖАТЬ ОПАСНОСТИ: Чаще осматривайте тросы. Замените
поврежденные тросы. Смажьте оболочку троса внутри и концы троса.
Если тросы не работают свободно, обратитесь к дилеру для их замены.
Рекомендуемая смазка: моторное масло SAE 5W30.
