4 Транспортировка котла
Logano plus GB402 – 6 720 804 421 (2012/09)
12
4 Транспортировка котла
Котёл можно перемещать до места установки краном, погрузчиком
или с помощью тележки с грузоподъёмным приспособлением. Для
защиты от загрязнений перемещайте котёл к месту установки, по
возможности, не снимая с него транспортную упаковку.
4.1 Транспортировка котла краном
▶ Пропустите стропы (петли) под поддоном.

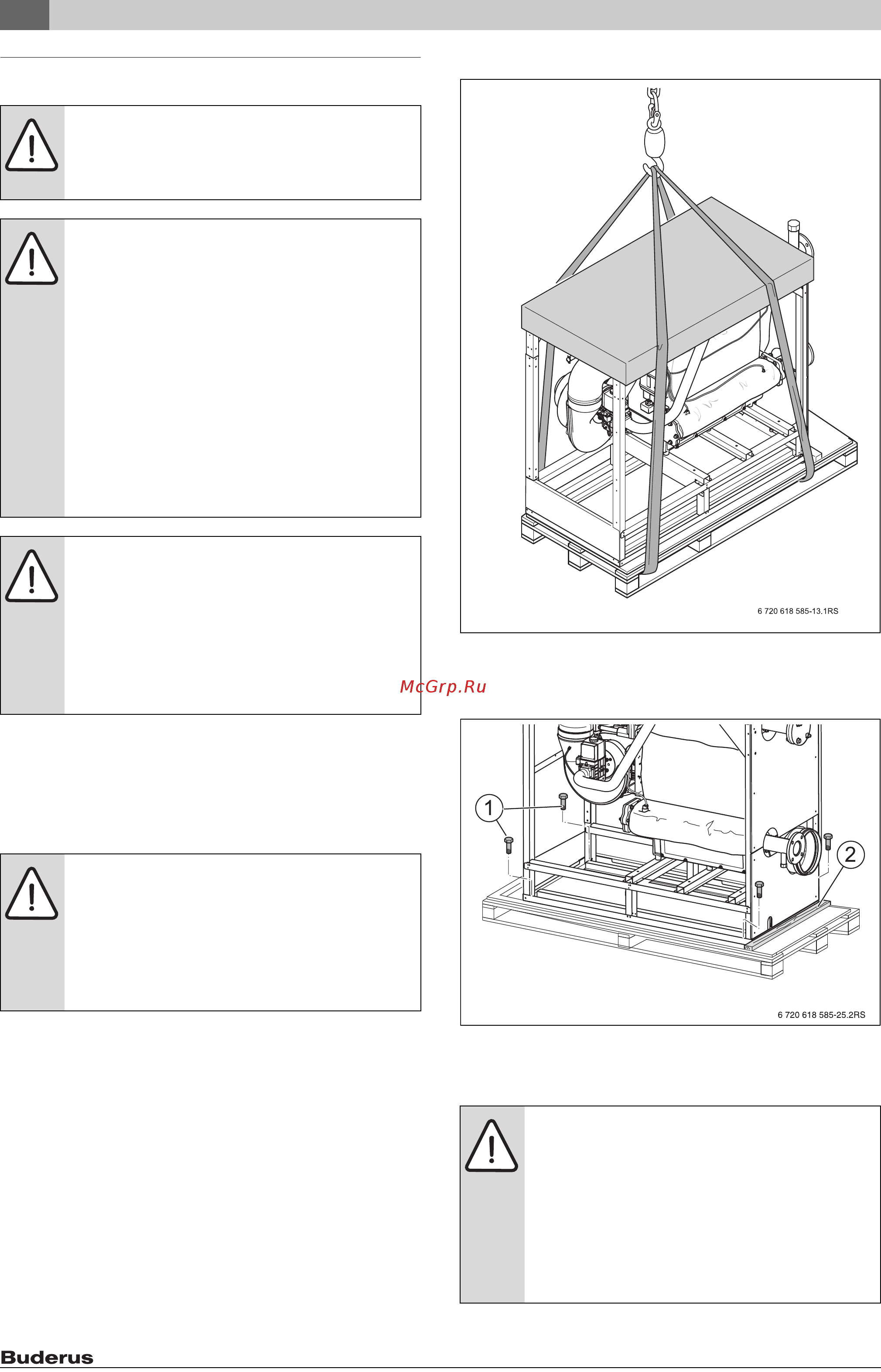

Рис. 4 Подъём краном котла на поддоне
4.1.1 Снятие котла с поддона
▶ Отверните 4 крепёжных винта [1].
Рис. 5 Отсоединение котла от поддона
[1] Крепёжные винты
[2] Фиксирующая планка
BHИMAHИE: опасность получения травм при
переносе тяжелых грузов!
▶ Транспортируйте котёл только краном, вилочным
погрузчиком или на транспортных роликах.
OПACHO: угроза жизни от упавшего груза!
Опрокинувшийся груз может стать причиной травм,
опасных для жизни.
▶ Транспортируйте котёл только краном, вилочным
погрузчиком или на транспортных роликах.
▶ Поручайте транспортировку оборудования
(вилочным погрузчиком и др.) или его подъём
краном только специалистам.
▶ Соблюдайте правила техники безопасности при
подъёме тяжёлых грузов краном.
▶ Используйте средства индивидуальной защиты
(защитные ботинки, рукавицы и др.).
▶ Закрепляйте груз транспортным ремнём от
соскальзывания.
УBEДOMДEHИE: возможно повреждение котла из-за
ударов!
В комплект поставки отопительного котла входят
узлы, чувствительные к ударам.
▶ При транспортировке оберегайте машину от
ударов.
▶ Соблюдайте транспортные обозначения на
упаковке.
УBEДOMДEHИE: возможно повреждение котла
стропами!
При подъёме краном котла без картонной коробки
рама котла деформируется.
▶ Не снимайте с котла во время транспортировки
картонную коробку с внутренней деревянной
обшивкой.
УBEДOMДEHИE: возможно повреждение котла из-за
ударов!
При боковом смещении котла на поддоне возможно
его опрокидывание.
▶ Сдвигайте котёл с поддона со стороны горелки или
со стороны выхода дымовых газов. При сдвигании
со стороны патрубка дымовых газов удалите
фиксирующую планку [2].
▶ Не допускайте жёстких ударов котла.
