7 Пуск отопительной установки
Logano plus GB402 – 6 720 804 421 (2012/09)
24
7.5 Удаление воздуха из газопровода
▶ Отверните на два оборота запорный винт контрольного ниппеля,
предназначенного для измерения давления и выпуска воздуха, и
наденьте шланг.
▶ Медленно откройте газовый кран.
▶ Выходящий газ пропустите через водяной затвор. Если воздух
больше не выходит, то снимите шланг и заверните запорный винт.
▶ Закрыть газовый кран.

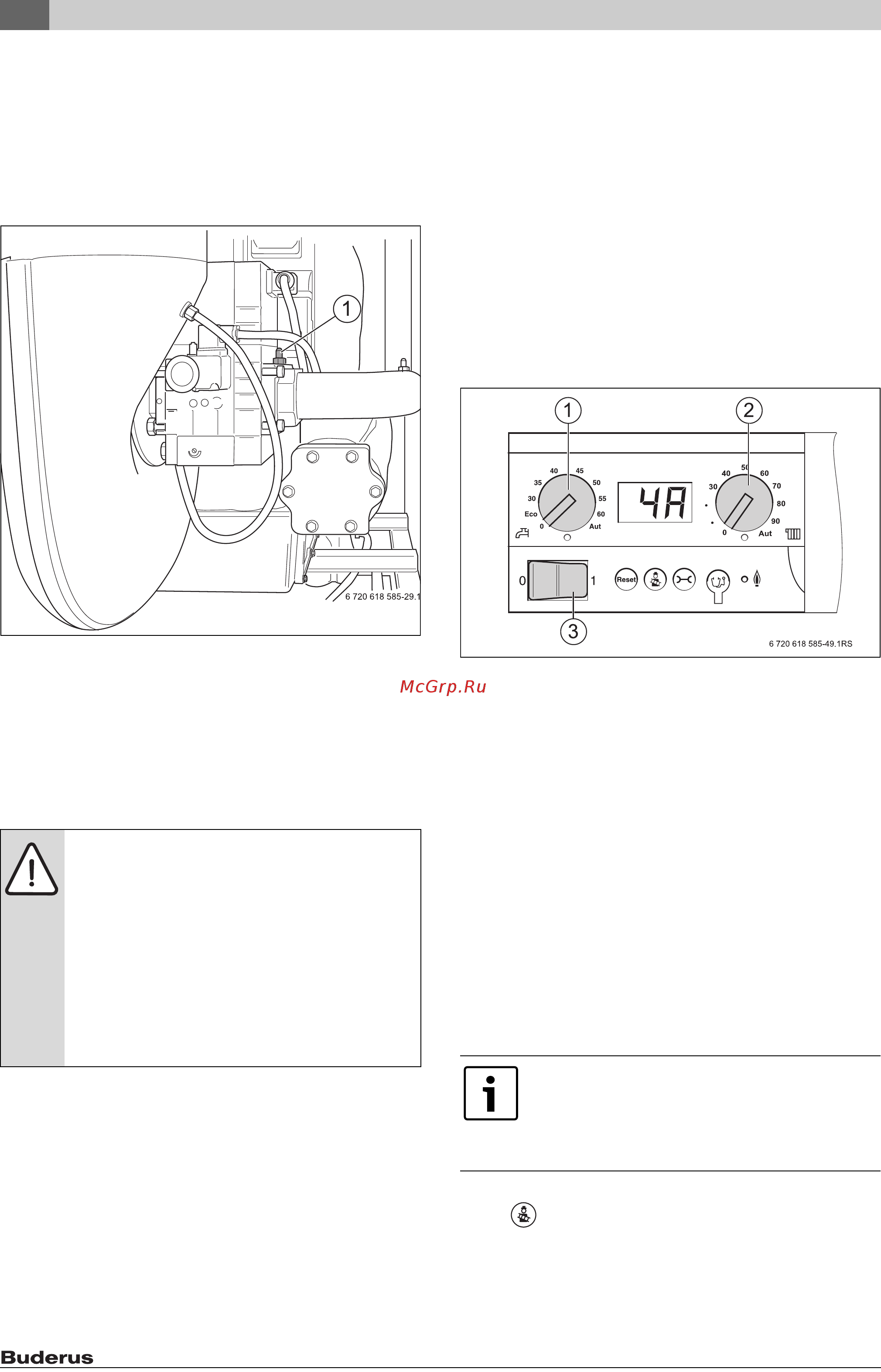

Рис. 28 Удаление воздуха из газопровода
[1] Контрольный ниппель для измерения давления газа и
выпуска воздуха
7.6 Проверка приточно-вытяжной вентиляции и
подключения тракта дымовых газов
▶ Проверьте соответствие отверстий приточно-вытяжной
вентиляции местным правилам и требованиям к монтажу
газового оборудования. Сразу же устраняйте недостатки.
▶ Проверьте соответствие подключения газа действующим нормам
( глава 6.1, стр. 14).
▶ Незамедлительно устраняйте недостатки.
7.7 Подготовка отопительной системы к пуску
▶ Откройте главный запорный кран подачи газа и кран перед
газовой арматурой.
▶ Включите аварийный выключатель системы отопления (если
имеется) и/или соответствующий предохранительный автомат.
7.8 Включение системы управления и горелки
7.8.1 Включение котла на BC10
▶ Установите ручку регулирования "максимальной температуры
котловой воды" и ручку регулирования "температуры горячей
воды" на 0.
Этим обеспечивается отсутствие старта горелки (отсутствует
запрос тепла).
▶ Переведите пусковой выключатель на главном регуляторе в
положение "1".
Включается вся отопительная система.
При первом пуске в эксплуатацию на экране быстро мигает "-"
непосредственно перед появлением кода неисправности
"4A"-"700" . Код неисправности "4A"-"700" появляется потому,
что горелка специально поставляется в таком состоянии.
▶ Подождите примерно 1 минуту до налаживания связи EMS с
пультом управления RC35 (приобретается отдельно).
Рис. 29 Главный регулятор Logamatic BC10
[1] Ручка регулировки "температуры горячей воды"
[2] Ручка регулировки "максимальной температуры
котловой воды"
[3] Пусковой выключатель
▶ Нажмите кнопку "Reset" на BC10. На BC10 горит индикация
состояния, и на экране показана фактическая температура
котловой воды в °C.
При появлении сообщения о неисправности "A11" нужно ввести
дату и время на пульте управления RC35. Только после этого будет
показана фактическая температура котловой воды.
Перед тем, как проводить другие работы по пуску в эксплуатацию,
установите правильные параметры на пульте управления RC35. Для
обеспечения исправной работы отопительной установки особенное
внимание уделите правильной настройке конфигурации процесса
приготовления горячей воды (насос отопительного контура и
загрузочный насос бака-водонагревателя). Для этого внимательно
прочитайте соответствующие разделы в инструкции по монтажу и
сервисному обслуживанию пульта управления RC35.
7.8.2 Проведение теста дымовых газов
Кнопка используется специалистом отопительной фирмы для
проведения теста дымовых газов.
В течение 30 минут отопление работает с несколько повышенной
температурой воды в подающей линии для обеспечения отбора
тепла. При проведении теста дымовых газов горит десятичная
запятая на индикации состояния.
OПACHO: угроза для жизни из-за отравления!
Недостаточный приток свежего воздуха в
помещение может привести к опасным отравлениям
дымовыми газами.
▶ Следите за тем, чтобы вентиляционные отверстия
для притока воздуха и вытяжные отверстия не
были уменьшены в сечении или перекрыты.
▶ Запрещается эксплуатировать отопительный
котёл, если неисправность не устранена.
▶ Укажите письменно лицам, эксплуатирующим
оборудование, на недостатки и опасности.
При использовании системы управления Logamatic
4000 во время пуска установки в эксплуатацию
необходимо выполнить следующее:
▶ Выключите систему управления Logamatic 4000.
▶ Установите пульт управления RC35.
