6 Подключение системы отвода дымовых газов, водопроводная и газопроводная обвязка
Logano plus GB402 – 6 720 804 421 (2012/09)
17
6.5.1 Подключение подающей линии отопления
▶ Установите уплотнение между фланцем котла и контрфланцем на
трубе подающей линии.
▶ Затяните фланцевое соединение четырьмя болтами с гайками и
шайбами.

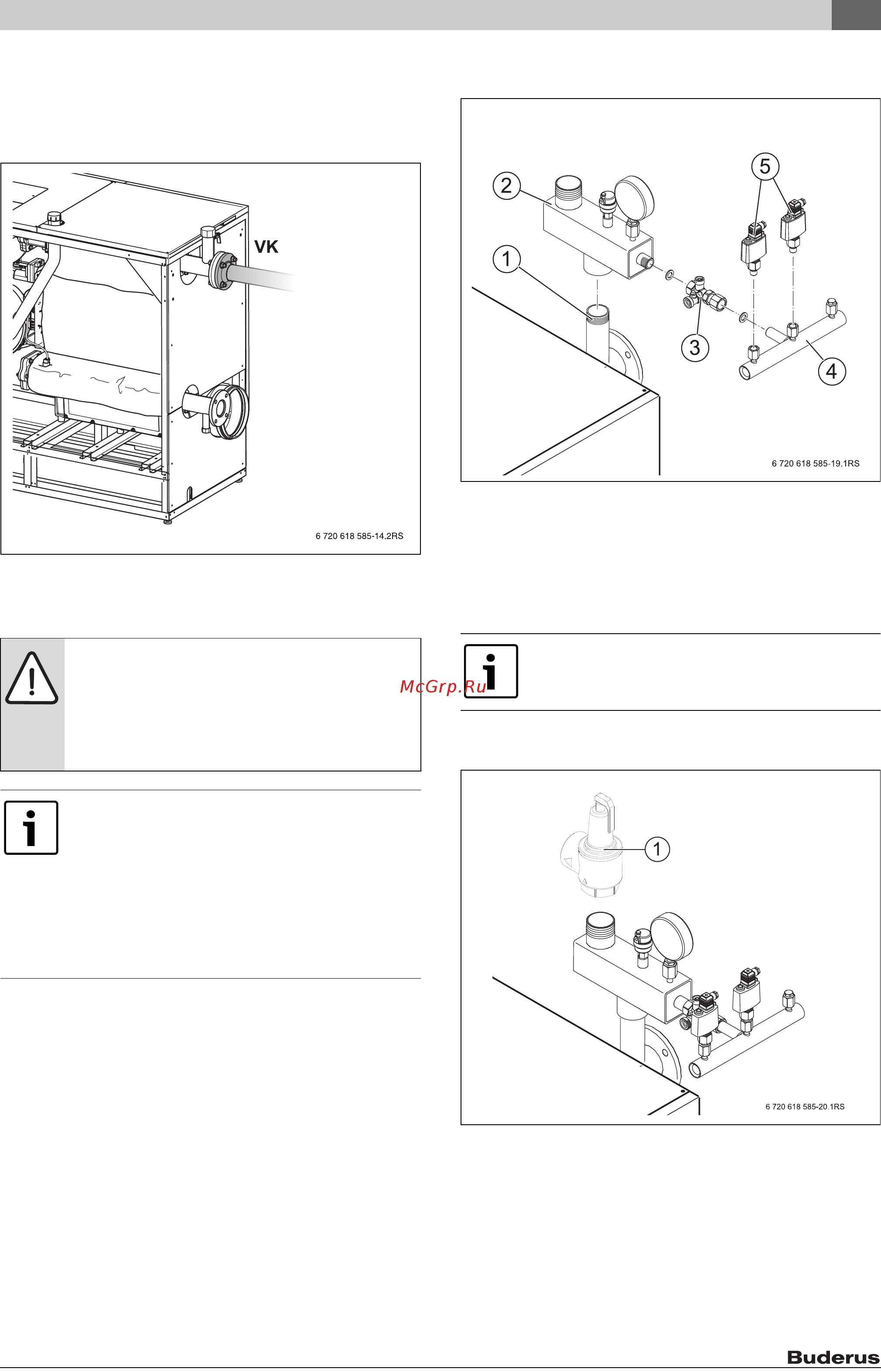

Рис. 13 Подключение подающей линии (VK)
6.5.2 Установка группы безопасности на подающую линию
(выполняет заказчик)
▶ На резьбовой штуцер [2] подающей линии установите гребёнку
[1] с уплотнением.
▶ Снимите переходник с резьбы колпачкового вентиля [3].
▶ Установите переходник с уплотнением на резьбовой штуцер
коллектора [4] и соедините с колпачковым вентилем на гребёнке.
▶ Выровняйте коллектор и установите ограничители
максимального давления [5].
Рис. 14 Монтаж коллектора
[1] Резьбовой штуцер подающей линии
[2] Гребёнка
[3] Колпачковый вентиль
[4] Коллектор со штуцерами в комплекте с колпачковым
вентилем ¾ дюйма
[5] Ограничитель максимального давления
▶ При рабочем давлении до 3 бар установите предохранительный
клапан с уплотнением на резьбовой штуцер гребёнки.
Рис. 15 Предохранительный клапан (до 3 бар)
[1] Предохранительный клапан
УBEДOMДEHИE: возможно повреждение
оборудования из-за неправильного монтажа!
▶ Установите предохранительный клапан,
автоматический воздухоотводчик или группу
безопасности на штуцере подключения приборов
безопасности на подающей линии.
В группу безопасности (дополнительное оборудование)
входят автоматический воздухоотводчик и манометр.
Она позволяет установить предохранительный клапан
(дополнительное оборудование) и коллектор со
штуцерами с ограничителем максимального давления.
Если это дополнительное оборудование не
используется, то перед первым запорным органом на
подающей линии нужно установить предохранительный
клапан, манометр и автоматический воздухоотводчик.
Для разных рабочих давлений требуются различные
предохранительные клапаны.
