7 Пуск отопительной установки
Logano plus GB402 – 6 720 804 421 (2012/09)
23
7.4 Проверка оснащения котла
Горелка в зависимости от поставки может быть готова к работе и
отрегулирована на применение одной группы газа или области
группы газа. Эта группа газа или её область должны иметься в
области снабжения. Если обнаружено, что котёл заказан для другого
вида газа, то нужно переналадить котёл на нужный газ и изменить
заводскую табличку.
▶ Информацию о поставляемой группе газа или её области можно
узнать в газоснабжающей организации.
▶ Сравните фактическое снабжение с маркировкой оборудования.
▶ Если требуется, приклейте новую наклейку [2] (прилагается к
котлу), соответствующую виду газа, на заводскую табличку [1]
(на задней стенке).

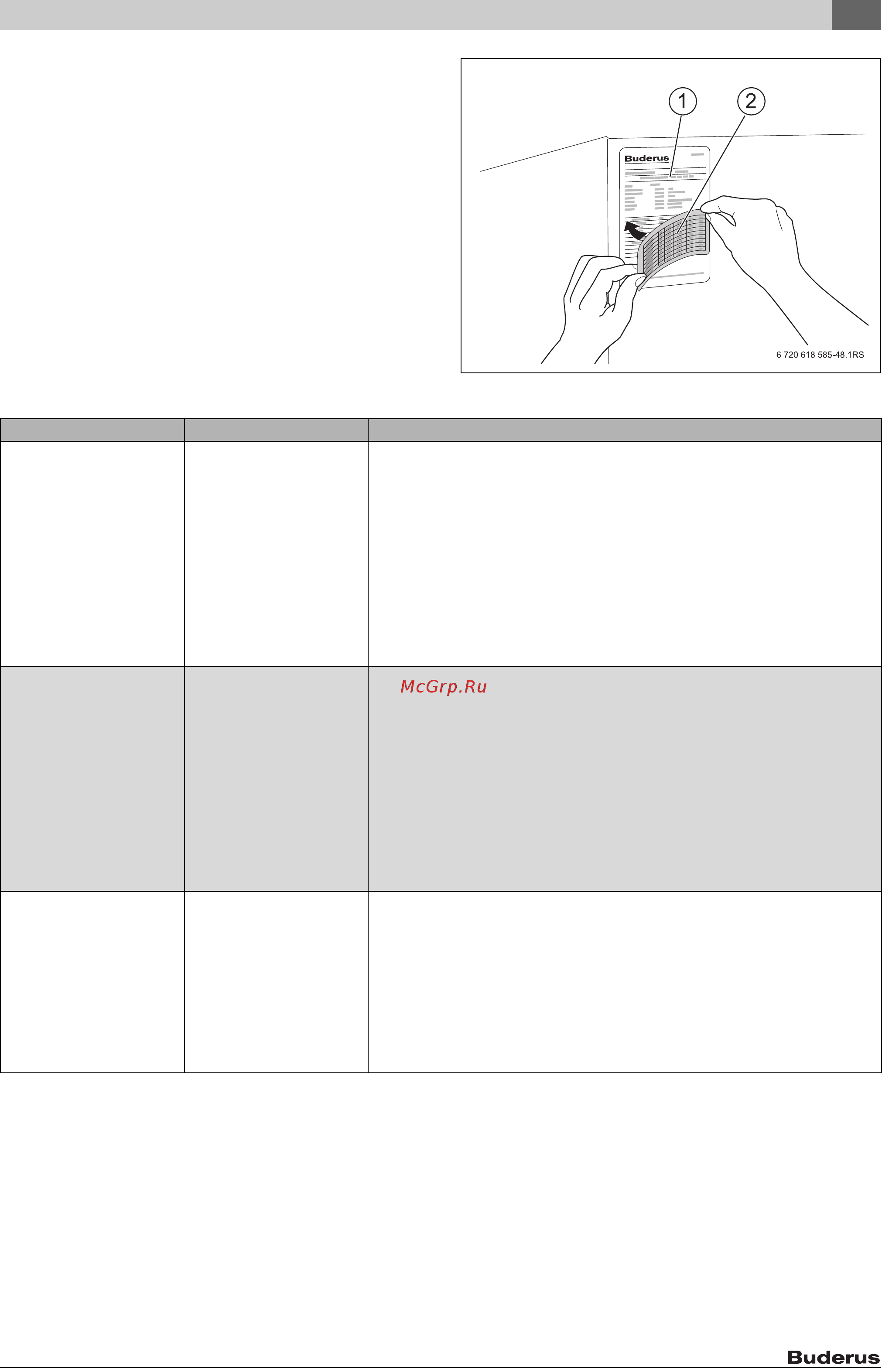

Рис. 27 Обновление заводской таблички
Страна Вид газа Заводские установки
AT, BE, CH, CZ, DE, DK, EE,
ES, FR, GB, HU, IE, IT, LT, LU,
LV, PL, PT, RO, RU, SI, SK,
TR, UA
Природный газ, группа H
(G20)
Природный газ, группа E
(G20)
Область Es природного газа
группы E (G20)
Поставляется готовым к эксплуатации.
Газовая арматура отрегулирована и опечатана.
Верхний индекс Воббе для 15 °C, 1013 мбар:
• настроен на 14,1 кВтч/м
3
• диапазон применения 11,4 - 15,2 кВтч/м
3
Верхний индекс Воббе для 0 °C, 1013 мбар:
• настроен на 14,9 кВтч/м
3
• диапазон применения 12,0 - 16,1 кВтч/м
3
Группа природного газа "H согласно DVGW G 260" находится внутри группы
природного газа "E согласно DIN EN 437")
DE, FR Природный газ, группа LL
Область Ei природного газа
группы E
Поставляется готовым к эксплуатации.
Газовая арматура отрегулирована и опечатана.
Верхний индекс Воббе для 15 °C, 1013 мбар:
• настроен на 12,1 кВтч/м
3
• диапазон применения 11,4 - 12,4 кВтч/м
3
Верхний индекс Воббе для 0 °C, 1013 мбар:
• настроен на 12,8 кВтч/м
3
• диапазон применения 12,0 - 13,1 кВтч/м
3
Группа природного газа "L согласно DVGW G 260" находится внутри группы
природного газа "LL согласно DIN EN 437")
NL Природный газ, группа L
(G25)
Поставляется готовым к эксплуатации.
Газовая арматура отрегулирована и опечатана.
Верхний индекс Воббе для 15 °C, 1013 мбар:
• настроен на 11,5 кВтч/м
3
• диапазон применения 10,85 - 12,4 кВтч/м
3
Верхний индекс Воббе для 0 °C, 1013 мбар:
• настроен на 12,2 кВтч/м
3
• диапазон применения 10,6 - 13,8 кВтч/м
3
Таб. 9 Заводские установки
