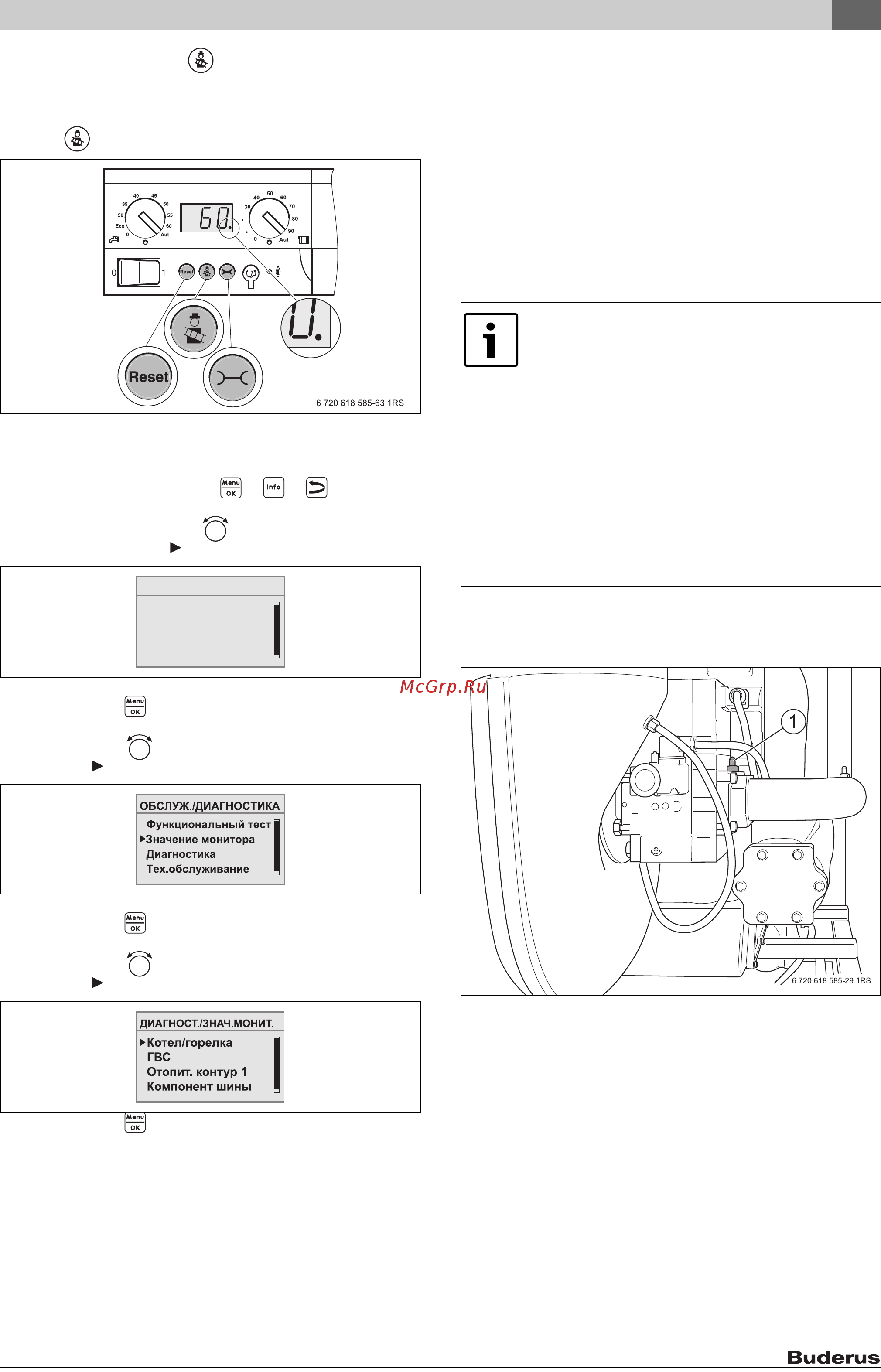

7 Пуск отопительной установки
Logano plus GB402 – 6 720 804 421 (2012/09)
25
▶ Нажмите и держите кнопку пока не загорится десятичная
точка на индикации состояния (минимум 2 секунды).
▶ Проведите тест дымовых газов.
▶ Для прерывания теста дымовых газов нажмите ещё раз
кнопку .
Рис. 30 Вызов теста дымовых газов
7.8.3 Переход на сервисный уровень RC35
▶ Одновременно нажмите кнопки + + для перехода
в меню МЕНЮ ОБСЛУЖИВАНИЯ.
▶ Поверните ручку управления влево и выберите пункт
Диагностика (отмечен ).
▶ Нажмите кнопку для перехода в меню
ОБСЛУЖ.\ДИАГНОСТИКА.
▶ Поверните ручку влево и выберите Значение монитора
(отмечено ).
▶ Нажмите кнопку для перехода в меню
ДИАГНОСТ.\ЗНАЧ.МОНИТ.
▶ Поверните ручку влево и выберите Котел/горелка
(отмечено ).
▶ Нажмите кнопку для перехода в меню КОТЕЛ/ГОРЕЛКА.
Параметры отображаются в виде списка, т.е. при вращении ручки
на экран выводятся следующие значения.
В этом меню можно увидеть заданную и фактическую мощность
горелки и ток ионизации.
7.9 Измерение подаваемого давления газа
▶ Отверните на два оборота запорный винт контрольного ниппеля,
предназначенного для измерения давления и выпуска воздуха.
▶ Наденьте измерительный шланг манометра (точность измерения
меньше 0,1 мбар) на ниппель [1].
▶ При работающей горелке на полной нагрузке, измерьте
подаваемое давление и занесите полученное значение в
протокол пуска в эксплуатацию ( глава 7.18, стр. 29).
▶ Если подаваемое давление газа лежит за пределами значений,
приведённых в таб. 10, то выключите котёл и сообщите в
газоснабжающую организацию. Пуск в эксплуатацию не
разрешается.
▶ Снимите измерительный шланг.
▶ Осторожно заверните запорный винт ниппеля контроля давления
газа.
Рис. 31 Измерение подаваемого давления газа
[1] Контрольный ниппель для измерения давления газа и
выпуска воздуха
МЕНЮ ОБСЛУЖИВАНИЯ
Кратк. меню
Установки
Диагностика
Тех.обслуживание
B
Проверка регулятора давления газа перед котлом:
если горелка отключается из-за большой нагрузки, то
саморегулируемое подаваемое давление газа не
должно превышать значение, определяемое группой
давления закрытия регулятора давления газа.
При превышении свяжитесь с газоснабжающим
предприятием (пуск в эксплуатацию не
разрешается).
При значениях > 50 мбар группа давления закрытия
недостаточна. Выключите котёл и уведомите
газоснабжающее предприятие о необходимости
установки газового регулятора с лучшей группой
давления закрытия (пуск в эксплуатацию не
разрешается).
