2 Информация об оборудовании
Logano plus GB402 – 6 720 804 421 (2012/09)
6
2.5 Описание оборудования
Logano plus GB402 является газовым конденсационным котлом с
алюминиевым теплообменником.

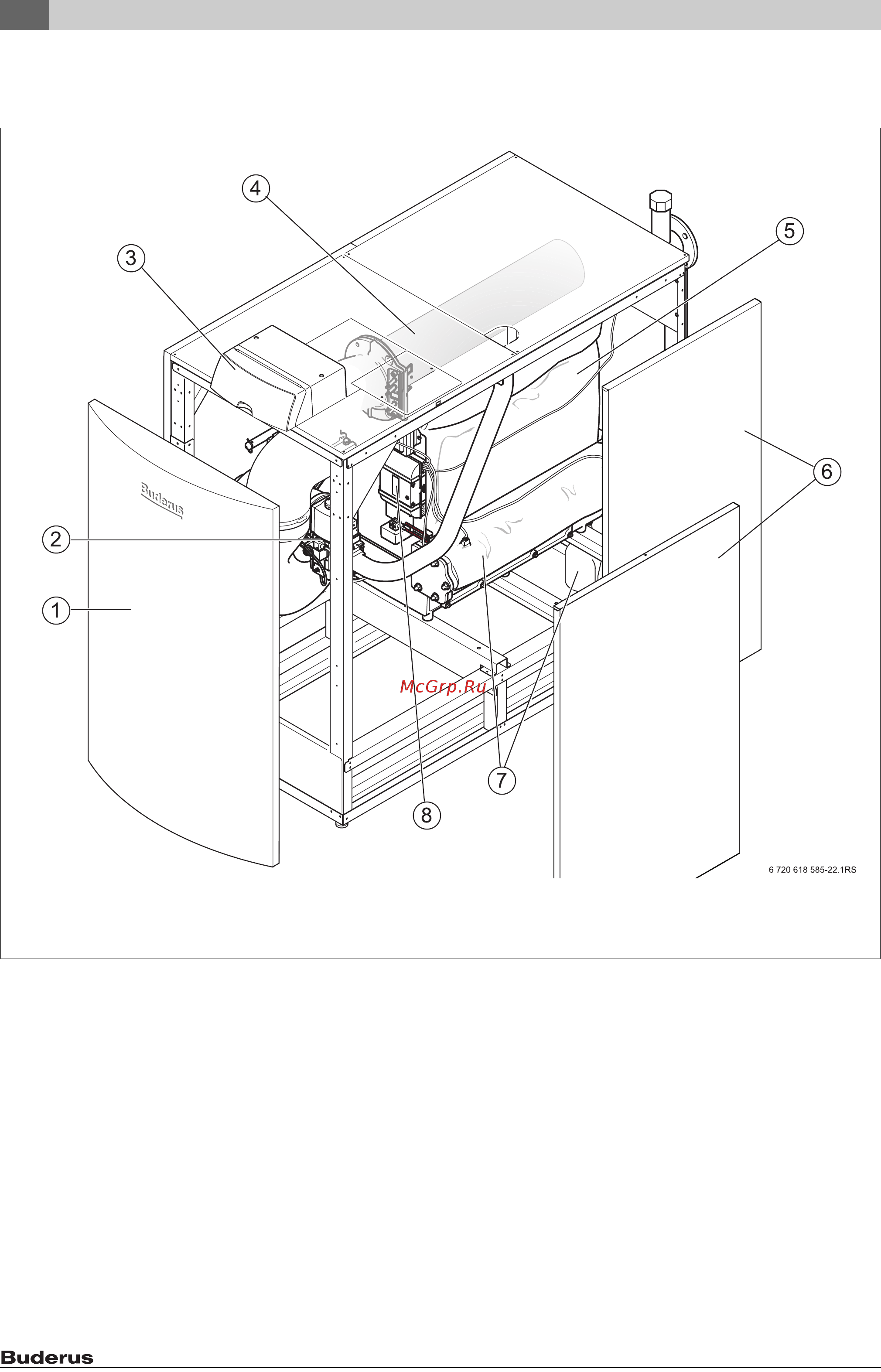

Рис. 1 Logano plus GB402 - основные составные части
[1] Передняя стенка котла
[2] Газовая арматура
[3] Система управления (MC10 и BC10)
[4] Газовая горелка (стержень горелки)
[5] Котловой блок с теплоизоляцией
[6] Облицовка котла
[7] Ванна для конденсата и сифон
[8] Автомат горения
Основные составные части Logano plus GB402 ( рис. 1):
• Cистема управления
• Рама котла и облицовка
• Котловой блок с теплоизоляцией
• Газовая горелка
Система управления контролирует и управляет всеми
электрическими компонентами котла.
В котловом блоке тепло, производимое горелкой, передаётся воде,
циркулирующей в системе отопления. Теплоизоляция снижает
тепловые потери от излучения и остывания в режиме
эксплуатационной готовности.
