![Buderus GB402-620 [33/60] Проверка рабочего давления в отопительной системе](/views2/1251209/page33/bg21.png)
9 Контрольные осмотры и техническое обслуживание
Logano plus GB402 – 6 720 804 421 (2012/09)
33
9.4 Проверка рабочего давления в отопительной системе
В закрытых системах стрелка манометра должна находиться в
зеленой зоне.
Красная стрелка манометра должна быть установлена на требуемое
рабочее давление.
▶ Проверьте рабочее давление в отопительной системе.
При низком давлении стрелка манометра находится ниже
зелёной зоны. Тогда нужно долить воду.

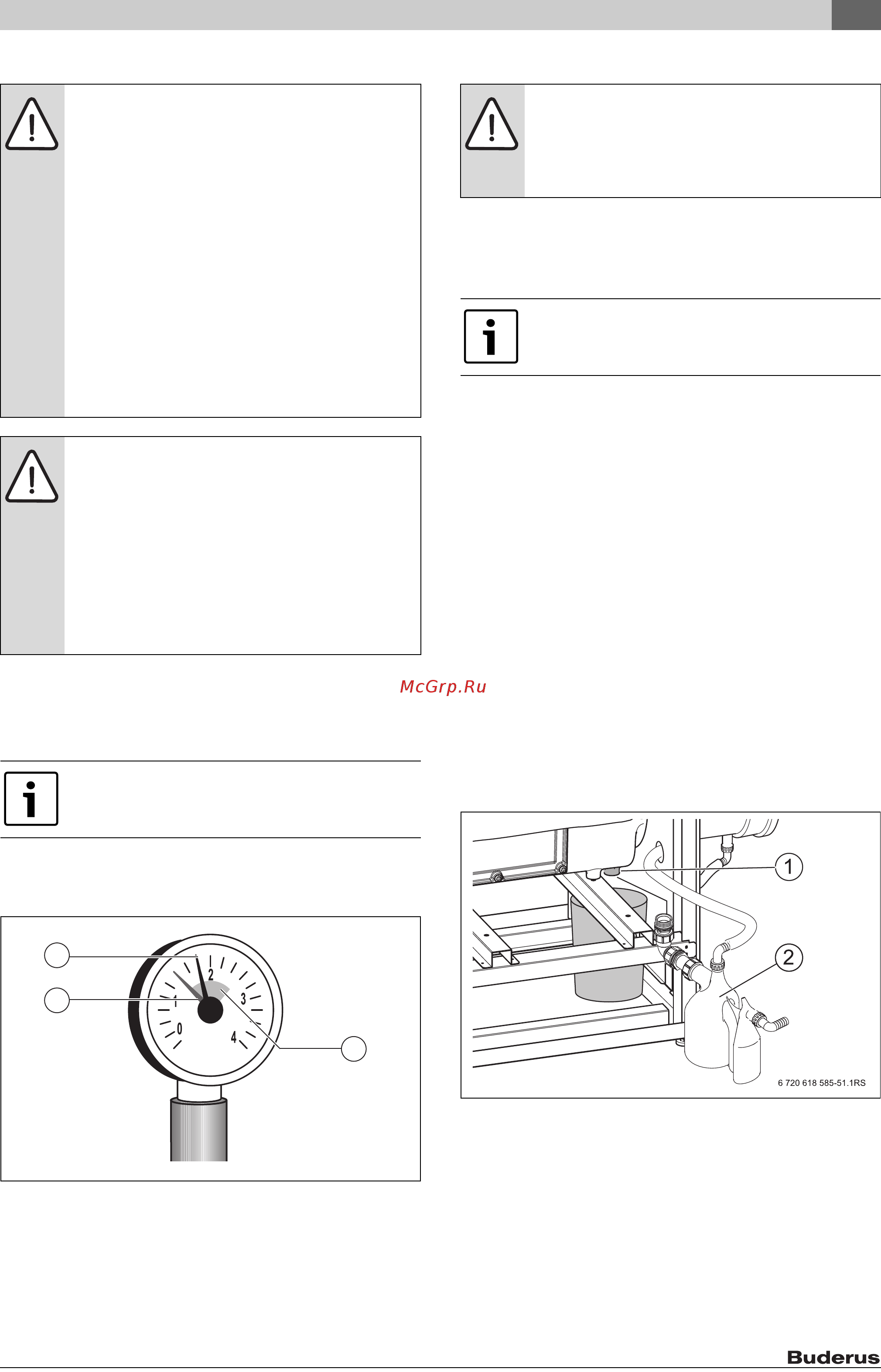

Рис. 42 Манометр для закрытых установок
[1] Красная стрелка
[2] Стрелка манометра
[3] Зелёная зона
▶ Долейте воду через кран для заполнения и слива.
▶ Выпустите воздух из отопительной системы (например, через
воздухоотводчики на отопительных приборах).
▶ Ещё раз проверьте рабочее давление.
▶ Внесите в рабочий журнал количество подпиточной воды.
9.5 Измерение содержания двуокиси углерода
▶ Введите измерительный датчик через отверстие для измерений в
дымовой трубе и держите его в центре потока.
▶ Запишите характеристики дымовых газов.
Если содержание CO
2
отличается от заданного значения более
чем на 0,5 % ( таб. 3, стр. 9), то нужно отрегулировать горелку,
как описано в главе 7.10, стр. 26 до 7.10.2, стр. 26.
9.6 Чистка теплообменника и горелки
Чистка отопительного котла может быть сухой и/или влажной.
Для сухой чистки можно дополнительно заказать длинный и
короткий скребки. Устройства для влажной чистки котла можно
также приобрести по дополнительному заказу.
▶ Выключите отопительную установку ( глава 8, стр. 30).
▶ Закройте главный запорный кран на трубопроводе подачи газа.
▶ Дайте остыть котлу.
▶ Демонтируйте сифон [2] на сливе конденсатной ванны [1] и
подставьте под него ведро.
Рис. 43 Демонтаж сифона
[1] Слив конденсатной ванны
[2] Сифон
УBEДOMДEHИE: Возможно повреждение
оборудования!
При заполнении отопительной системы в тёплом
состоянии температурные напряжения могут
вызвать появление трещин на котле. Котёл станет
негерметичным.
▶ Заполняйте отопительную установку только в
холодном состоянии (температура подающей
линии не должна превышать 40 °C).
▶
При работающей отопительной установке нельзя
заливать воду через кран для наполнения и слива
котла, а только через кран для наполнения на
обратной линии отопительной системы.
▶
Качество воды должно соответствовать указанному в
рабочем журнале, и в него нужно внести показатели
качества и количества воды для заполнения.
УBEДOMДEHИE: возможно повреждение
оборудования из-за частого долива воды!
При частом добавлении воды отопительная
установка может выйти из строя в результате
коррозии и образования накипи (соблюдайте
параметры, приведённые в рабочем журнале).
▶ В процессе заполнения необходимо выпускать
воздух из отопительной установки.
▶ Проверьте герметичность отопительной системы.
▶ Проверьте работу расширительного бака.
Создайте рабочее давление минимум 1 бар.
6 720 615 876-59.1RS
3
2
1
BHИMAHИE: угроза здоровью из-за загрязнения
питьевой воды.
▶ Выполняйте требования национальных норм и
правил для предотвращения загрязнения
питьевой воды.
Рабочее давление также показано в системе
управления в меню ИНФО (например, показание
"P1.4" соответствует 1,4 бар).
