Buderus GB402-395 [22/60] Проверка рабочего давления
![Buderus GB402-620 [22/60] Проверка рабочего давления](/views2/1251209/page22/bg16.png)
7 Пуск отопительной установки
Logano plus GB402 – 6 720 804 421 (2012/09)
22
7.1 Проверка рабочего давления
▶ Перед пуском в эксплуатацию проверьте и при необходимости
отрегулируйте рабочее давление в водяном контуре
отопительной системы.
▶ Установите красную стрелку манометра [1] на требуемое рабочее
давление (минимум 1бар).

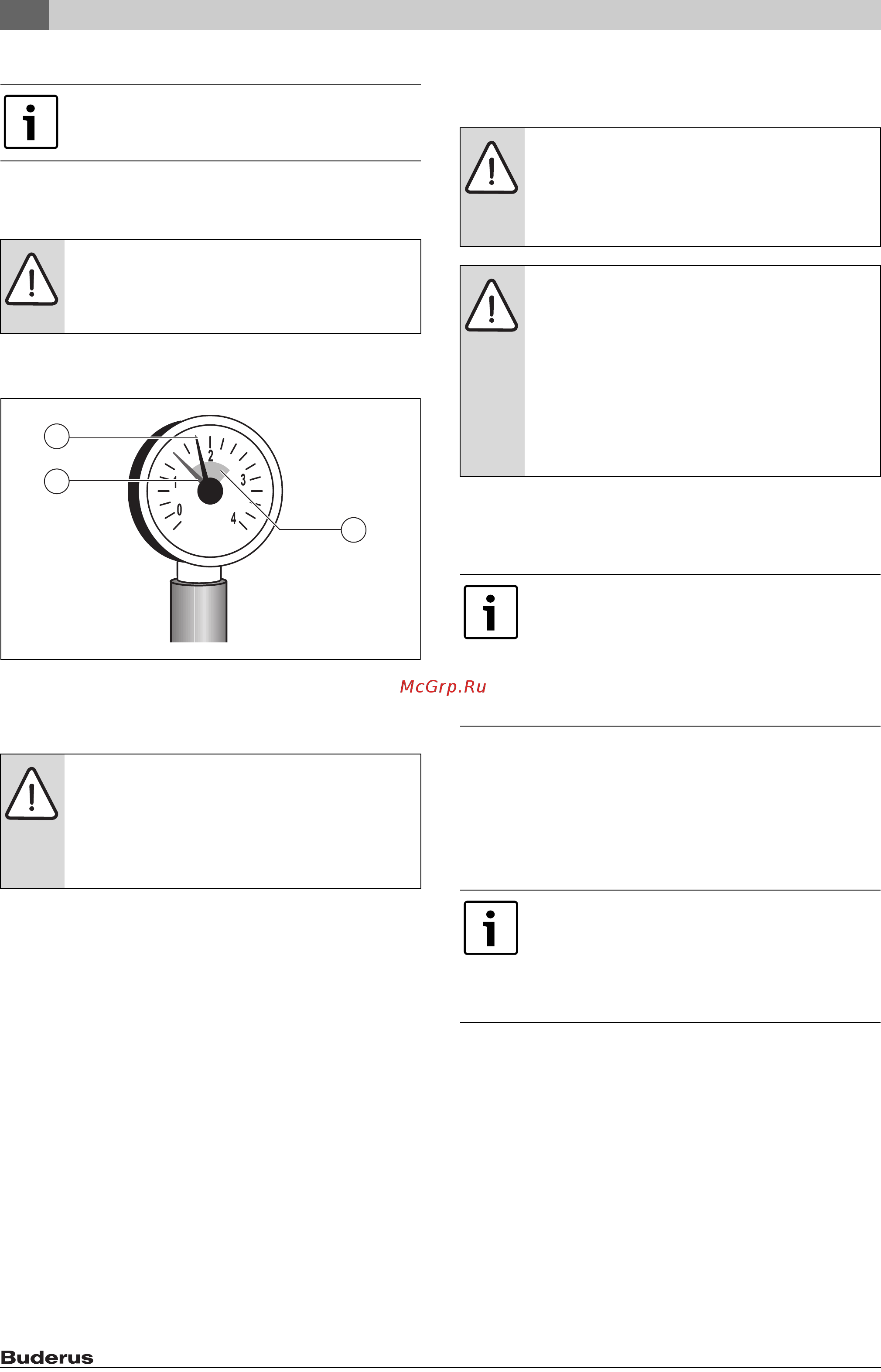

Рис. 26 Манометр для закрытых установок
[1] Красная стрелка
[2] Стрелка манометра
[3] Зелёная зона
▶ Добавьте воду или слейте её через кран для заполнения и слива,
чтобы установить требуемое рабочее давление.
▶ Во время заполнения выпускайте воздух из отопительной
системы через воздухоотводчики на отопительных приборах.
7.2 Проверка герметичности
Перед первым пуском в эксплуатацию необходимо проверить
герметичность всех новых участков газопровода.
▶ Новый участок газопровода вплоть до места уплотнения на
газовой арматуре проверить на внешнюю герметичность.
При этом максимальное испытательное давление газа на входе в
газовую арматуру должно составлять не более 150 мбар.
▶ Запись о проведение проверки герметичности занесите в
протокол пуска в эксплуатацию.
7.3 Запись характеристик газа
У
знайте параметры газа (индекс Воббе и рабочую теплотворную
способность) в компетентной организации по газоснабжению и
запишите их в протокол пуска в эксплуатацию (
глава
7.18
, стр.
29
).
Этот котёл не предназначен для работы в открытых
отопительных системах.
УBEДOMДEHИE: возможно повреждение
оборудования из-за известковых отложений!
▶ Соблюдайте параметры, приведённые в рабочем
журнале.
BHИMAHИE: угроза здоровью из-за загрязнения
питьевой воды!
▶ Соблюдайте национальные нормы и правила для
предотвращения загрязнения питьевой воды
(например, водой из отопительных систем).
▶ Для Европы действуют нормы EN 1717.
6 720 615 876-59.1RS
3
2
1
OПACHO: Опасность взрыва!
При наличии утечек в газопроводе и в местах
соединений существует опасность взрыва.
▶ Выполните поиск утечек газа, используя
пенообразующие средства.
OПACHO: возможно повреждение оборудования
из-за короткого замыкания!
▶ Перед поиском утечек газа накройте
чувствительные приборы, например, датчик
давления воды и температурный датчик в
обратной линии котла.
▶ При распылении средств для определения утечек
не направляйте струю на провода, штекеры и
электрические соединения, не допускайте
попадания капель на них.
Если при проверке давлением обнаружена
неплотность, то надо выявить место утечки в
соединениях, используя пенообразующее средство.
Это средство должно иметь разрешение на
применение для определения утечек газа.
▶ Не наносите пенообразующее средство на
электрические провода.
Если заменяется котёл в уже существующей
установке:
▶ Согласуйте с газоснабжающей организацией
номинальное давление газа в соответствии с
таблицей 5, стр. 10 (Категории газа в зависимости
от страны использования и подаваемое давление).
