2 Информация об оборудовании
Logano plus GB402 – 6 720 804 421 (2012/09)
7

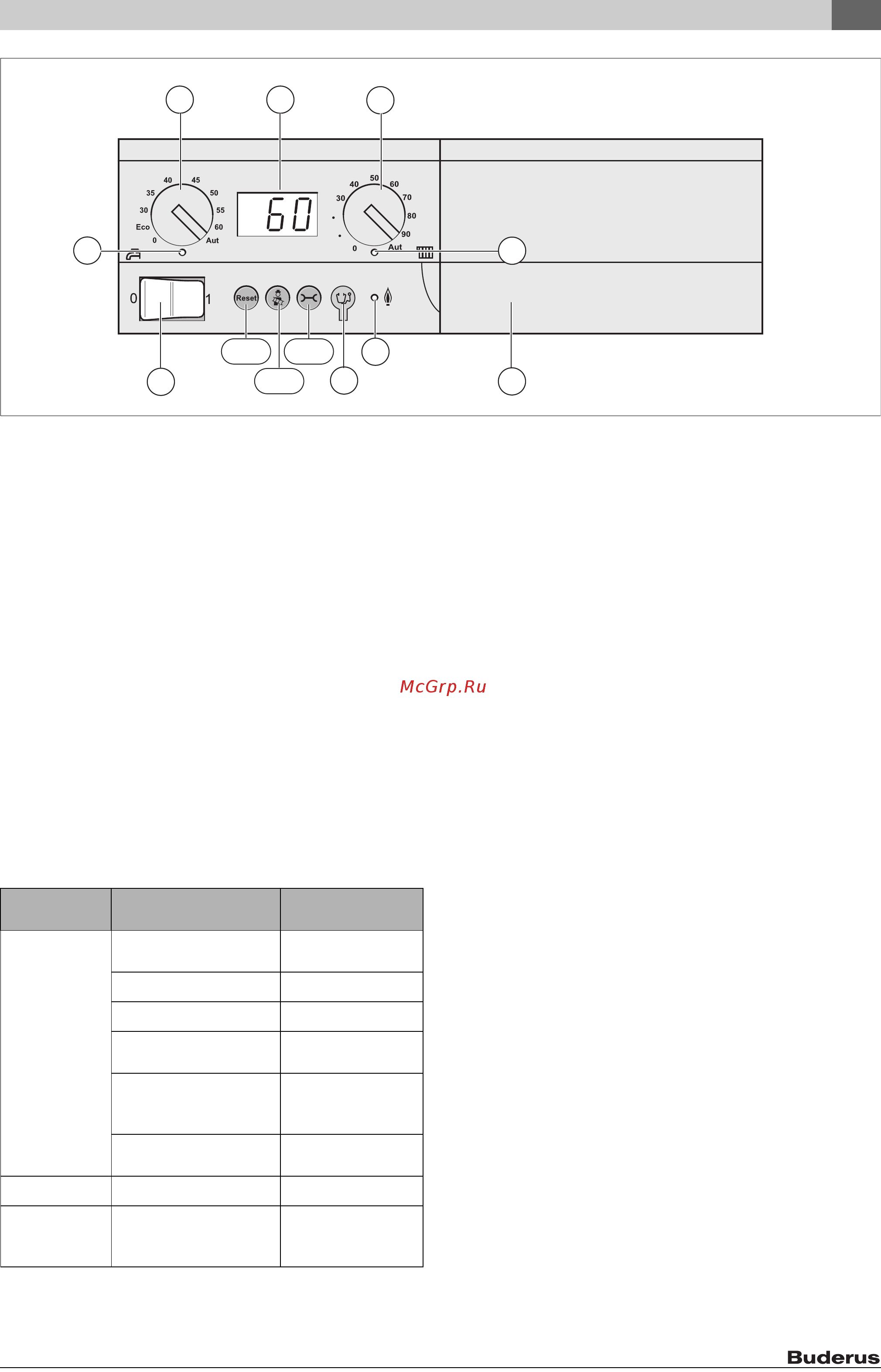

Рис. 2 Главный регулятор Logamatic BC10 - элементы управления
[1] Пусковой выключатель "вкл/выкл"
[2] Ручка регулирования температуры горячей воды
[3] LED "Приготовление горячей воды"
[4] Экран индикации состояния
[5] Ручка регулировки максимальной температуры котловой воды
[6] LED "Запрос тепла"
[7] Панель с разъёмом для установки пульта управления RC35
(под крышкой)
[8] LED "Горелка" (вкл./выкл.)
[9] Гнездо для штекера диагностики
[10] Кнопка "Индикация состояния"
[11] Кнопка "Тест дымовых газов"
[12] Кнопка "Reset" (кнопка сброса - подавления помех)
Главный регулятор Logamatic BC10 осуществляет основное
управления отопительной установкой. Для этого у него имеются
следующие функции:
• включение/выключение отопительной установки
• задание температуры воды для ГВС и максимальной температуры
котловой воды в режиме отопления
• Индикация состояния
Обзор элементов управления Logamatic BC10 представлен на рис.
2
.
На пульте управления (например, RC35*) имеется много других
функций для комфортного регулирования отопительной системы.
* по дополнительному заказу
2.6 Объем поставки
Logano plus GB402 поставляется в комплекте с главным
регулятором Logamatic BC10 и системой управления MC10, всего
три упаковочные единицы.
▶ При получении груза проверьте целостность упаковки.
▶ Проверьте комплектность поставки.
▶ При утилизации упаковки соблюдайте экологические нормы.
Принадлежности
Для отопительного котла можно приобрести различное
дополнительное оборудование.
Точные сведения о дополнительном оборудовании приведены в
каталоге.
В филиалах можно приобрести:
• предохранительный клапан или группу безопасности
• систему отвода дымовых газов
• систему подачи воздуха для горения
• пульт управления, например, RC35
• шумоглушитель
• переходники для приточного воздуха (дополнительное
оборудование при заборе наружного воздуха)
9
6720614021-03.2RS
2 4 5
12 10 8
11 71
3
6
Упаковочная
единица
Узел Упаковка
1 (отопительный
котёл)
Отопительный котёл в
сборе (без облицовки)
1 упаковка в плёнку,
на поддоне
Сифон 1 упаковка в плёнку
Опорные болты 1 упаковка в плёнку
Соединительный участок
дымовой трубы
1 коробка
Наклейка
переход на другой вид
газа
1 упаковка в плёнку
Техническая
документация
1 упаковка в плёнку
2 (отдельно) Облицовка 1 коробка
3 (отдельно) Система управления
MC10
(вместе с BC10)
1 коробка
Таб. 2 Объем поставки
