6 Подключение системы отвода дымовых газов, водопроводная и газопроводная обвязка
Logano plus GB402 – 6 720 804 421 (2012/09)
16

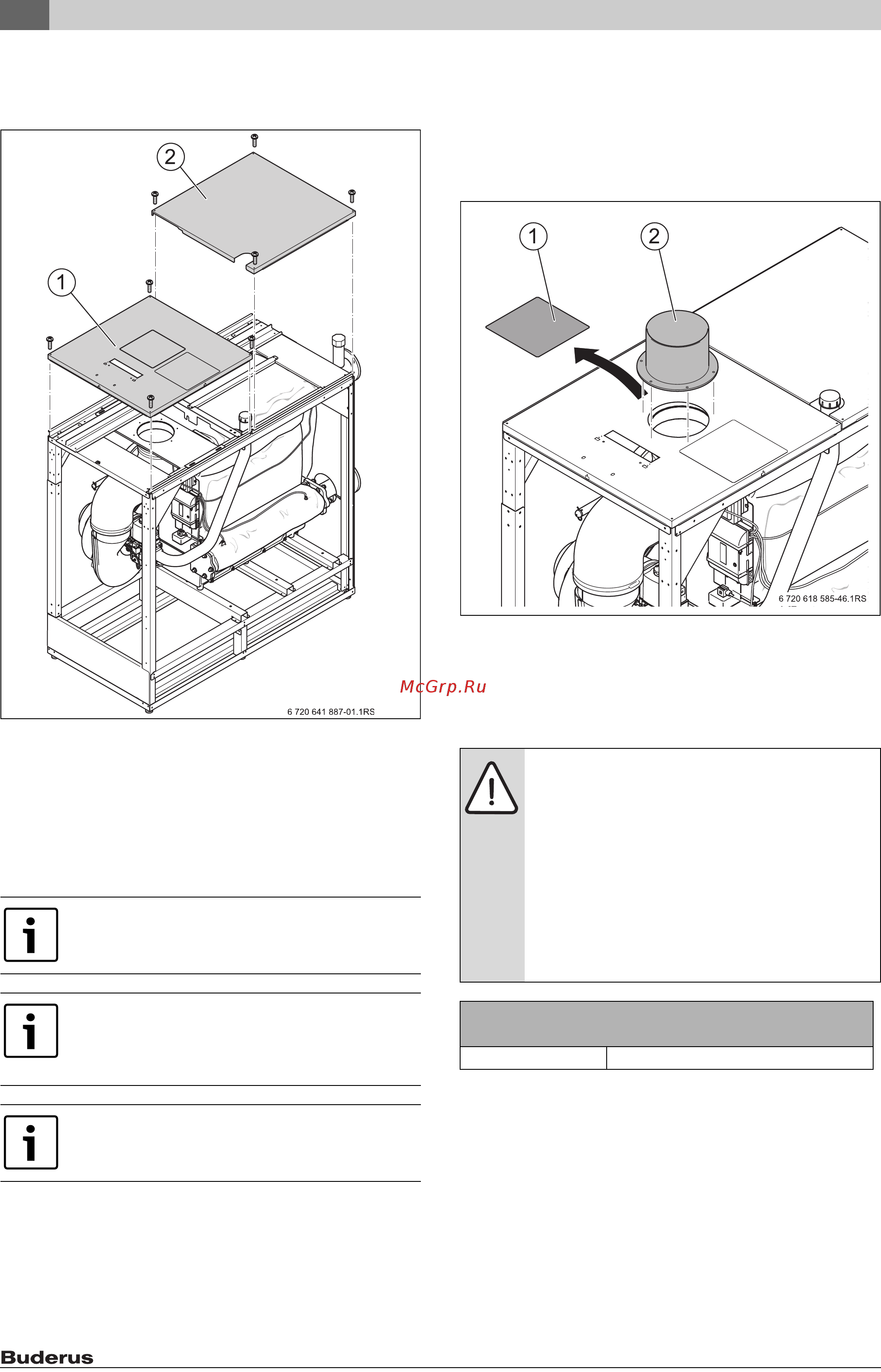

6.3 Установка верхней крышки котла
▶ Закрепите переднюю крышку [1] к раме 4 винтами.
▶ Закрепите заднюю крышку [2] к раме 4 винтами.
Рис. 11 Передняя и задняя крышки котла
[1] Передняя крышка котла
[2] Задняя крышка котла
6.4 Организация поступления наружного приточного
воздуха для горения
Воздух для горения топлива подаётся к котлу через проход в
наружной стене, по шахте или по отдельной трубе в шахте.
▶ Демонтируйте щиток [1] с передней крышки котла.
▶ Установите переходник [2] с уплотнением (дополнительное
оборудование).
▶ Установите на переходник соединительное колено для подачи
приточного воздуха с уплотнением.
▶ Для каскада котлов выполните отдельный подвод воздуха
для каждого котла.
▶ Проложите воздухоподающий канал до колена на котле,
используя стандартные вентиляционные элементы в
соответствии с национальными требованиями.
▶ Заизолируйте систему подачи приточного воздуха, чтобы не
допустить образование конденсата (внутри и снаружи).
Рис. 12 Подключение канала наружного приточного воздуха
(дополнительное оборудование)
[1] Щиток
[2] Переходник
6.5 Подключение отопительного контура
Для работы с забором наружного воздуха для
горения можно по дополнительному заказу
приобрести переходник.
В зависимости от расположения воздухозаборного
отверстия на наружной стене здания мы
рекомендуем установку шумоглушителя в приточный
воздуховод.
Для защиты от образования конденсата внутри и
снаружи приточного воздуховода его нужно
заизолировать.
УBEДOMДEHИE: возможно повреждение
оборудования из-за неплотных соединений!
▶ Все трубы для подключения котла следует
прокладывать без напряжений.
▶ При ослаблении резьбовых соединений нужно
установить новое уплотнение.
▶ Затягивайте фланцы на подающей и обратной
линиях отопления только после монтажа.
▶ Перед выполнением трубных соединений
проверьте возможные повреждения уплотнений в
местах подключений на котле.
Обратная линия котла (RK)
Подающая линия котла (VK)
DN80 Стандартный фланец PN6 по EN1092
Таб. 8 Диаметр труб водяного контура
