Buderus GB402-395 [37/60] Контрольный осмотр электродов горелки

9 Контрольные осмотры и техническое обслуживание

Logano plus GB402 – 6 720 804 421 (2012/09)

9.7 Контрольный осмотр электродов горелки

Проверка положения электродов

▶ Установите горелку в положение для обслуживания

( глава 9.6.1, стр. 34).

▶ Измерьте расстояния между электродами и сравните их со

значениями на рис. 55.

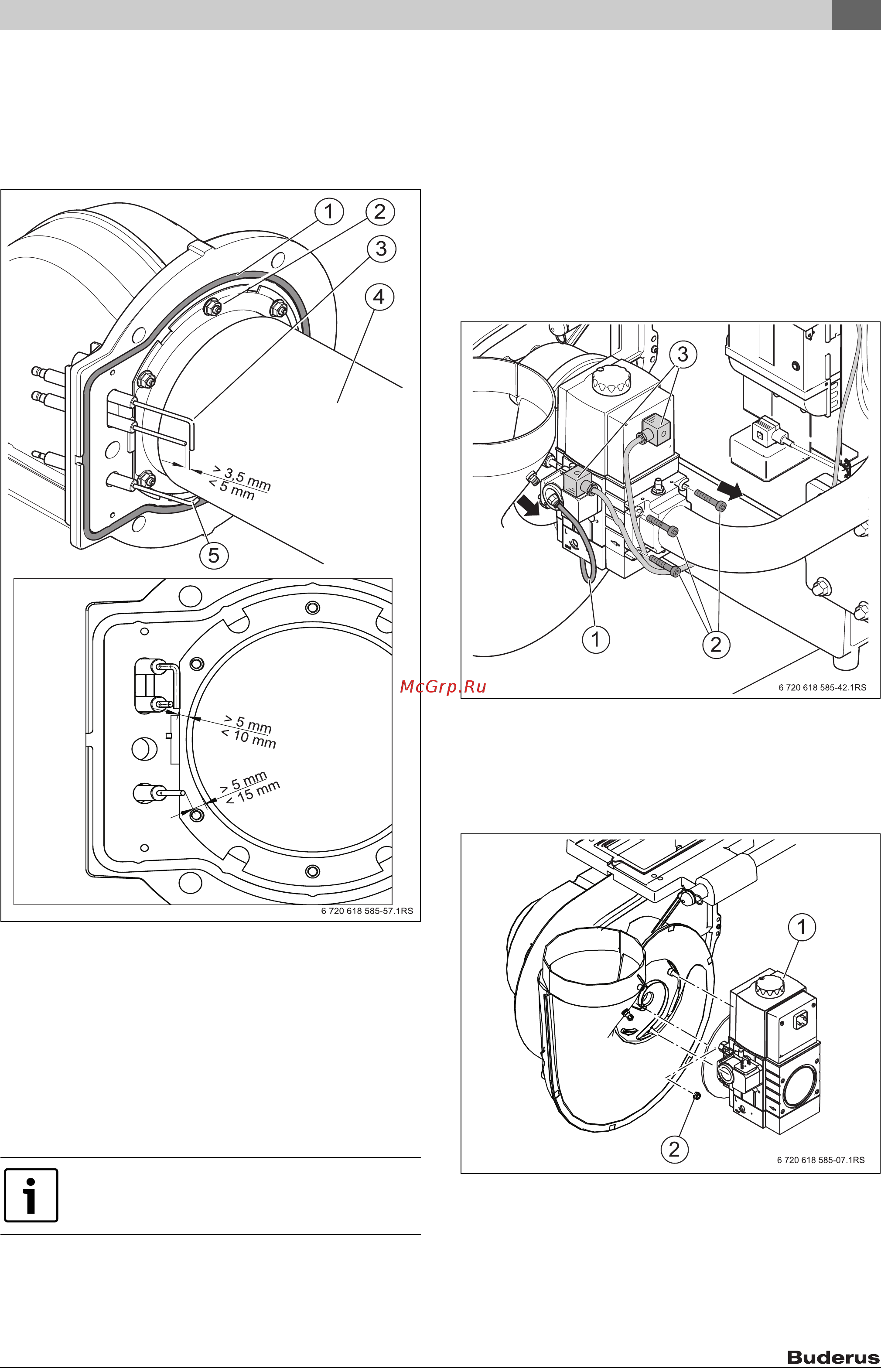

Рис. 55 Регулировка положения электродов

[1] Уплотнительное кольцо смесительного колена

[2] Крепежные винты стержня горелки

[3] Запальные электроды

[4] Стержень горелки

[5] Ионизационный электрод

▶ При отклонении от указанных значений замените блок электродов

с новым уплотнением.

▶ При наличии отложений на электродах замените блок электродов

с новым уплотнением или очистите электроды наждачной

бумагой.

9.8 Замена компонентов

9.8.1 Демонтаж газовой арматуры

▶ Выключите отопительную установку ( глава 8, стр. 30).

▶ Закройте главный запорный кран газа и защитите его от

случайного открытия.

▶ Отсоедините компенсационную трубку [1] от коллектора

приточного воздуха.

▶ Ослабьте хомут рукава приточного воздуха между коллектором и

переходником.

▶ Снимите рукав приточного воздуха с патрубка коллектора

▶ Отсоедините электрические провода [3] от газовой арматуры.

▶ Отверните 4 винта [2] на фланце газовой арматуры.

Рис. 56 Отсоединение подключений газовой арматуры

[1] Компенсационная трубка

[2] Винты

[3] Электрические провода

▶ Отверните 3 гайки [2] на пластине форсунки и демонтируйте

газовую арматуру [1].

Рис. 57 Снятие газовой арматуры

[1] Газовая арматура

[2] Гайка

Мы рекомендуем заменять блок электродов при

ежегодном техническом обслуживании.
