9 Контрольные осмотры и техническое обслуживание

Logano plus GB402 – 6 720 804 421 (2012/09)

9.8.2 Замена газового фильтра

▶ Отверните два винта [4] на крышке фильтра [3] на нижней

стороне газовой арматуры.

▶ Выньте фильтровальную кассету [1] и вставьте новую.

▶ Установите новое уплотнение [2] на крышку фильтра и закрепите

её двумя винтами.

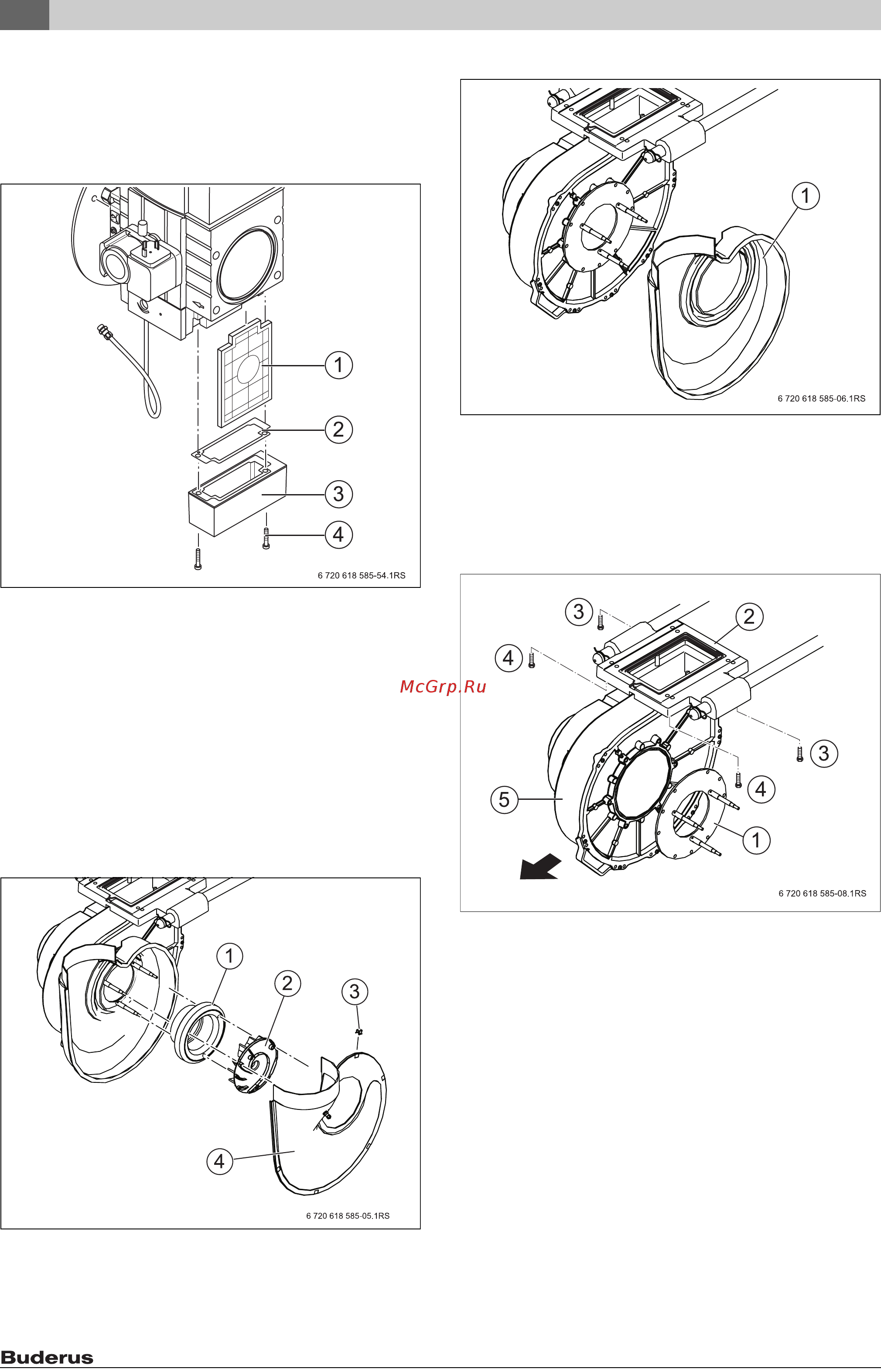

Рис. 58 Замена газового фильтра

[1] Фильтровальная кассета

[2] Уплотнение

[3] Крышка фильтра

[4] Винт

9.8.3 Демонтаж вентилятора

▶

Разъедините электрические штекерные соединения на вентиляторе

▶ Выньте горелку ( глава 9.6.1, стр. 34).

▶ Демонтируйте газовую арматуру ( глава 9.8.1, стр. 37).

▶ Отсоедините зажимы [3] с коллектора приточного воздуха и

снимите переднюю половину коллектора [4] со шпилек.

▶ Снимите со шпилек завихритель [2] и входной диффузор

вентилятора [1].

Рис. 59 Демонтаж деталей коллектора приточного воздуха

[1] Входной диффузор вентилятора

[2] Завихритель

[3] Зажим

[4] Передняя половина коллектора

▶ Снимите заднюю половину коллектора [1].

Рис. 60 Демонтаж задней половины коллектора

[1] Задняя половина коллектора

▶ Демонтируйте монтажную пластину [1] вентилятора.

▶ Ослабьте два задних винта [3] (соединение салазок [2] и

вентилятора [5]) (не выворачивайте полностью).

▶ Подоприте вентилятор и отверните два передних винта [4].

▶ Выньте вентилятор вперёд.

Рис. 61 Демонтаж деталей коллектора приточного воздуха

[1] Монтажная пластина

[2] Салазки

[3] Задние винты

[4] Передние винты

[5] Вентилятор
