6 Подключение системы отвода дымовых газов, водопроводная и газопроводная обвязка
Logano plus GB402 – 6 720 804 421 (2012/09)
15
▶ Подключение соединительного участка к дымовой трубе
При подсоединении к дымовой трубе:
• соблюдайте национальные правила
• рассчитайте сечение дымовой трубы в соответствии с
действующими нормами
• выбирайте для отвода дымовых газов кратчайший путь и
прокладывайте трубы с уклоном к котлу.
• надёжно крепите дымоход через необходимые интервалы
• выполняйте соединения без напряжений и не нагружайте
патрубок подключения соединительного участка дымовой трубы.
• При проектировании и монтаже дымовой трубы обеспечьте
благоприятные условия для прохода дымовых газов.
6.2 Монтаж шланга для слива конденсата
▶ Выньте пробку из заливного отверстия сифона и налейте в него
примерно 2 литра воды.
▶ Установите угловой наконечник [4] с уплотнением в заливное
отверстие.
▶ Наденьте шланг отвода конденсата [3], идущий от дымовой
трубы, на угловой наконечник и закрепите его хомутом.
▶ Смонтируйте сифон на сливе конденсатной ванны [2].
▶ Установите устройство нейтрализации (дополнительное
оборудование) в соответствии с инструкцией по монтажу внутри
котла или в другом месте.
▶ Подсоедините шланг отвода конденсата сифона с уклоном к
устройству нейтрализации.
▶ Прокладывайте шланг отвода конденсата от соединительного
участка дымовой трубы с уклоном к устройству нейтрализации.

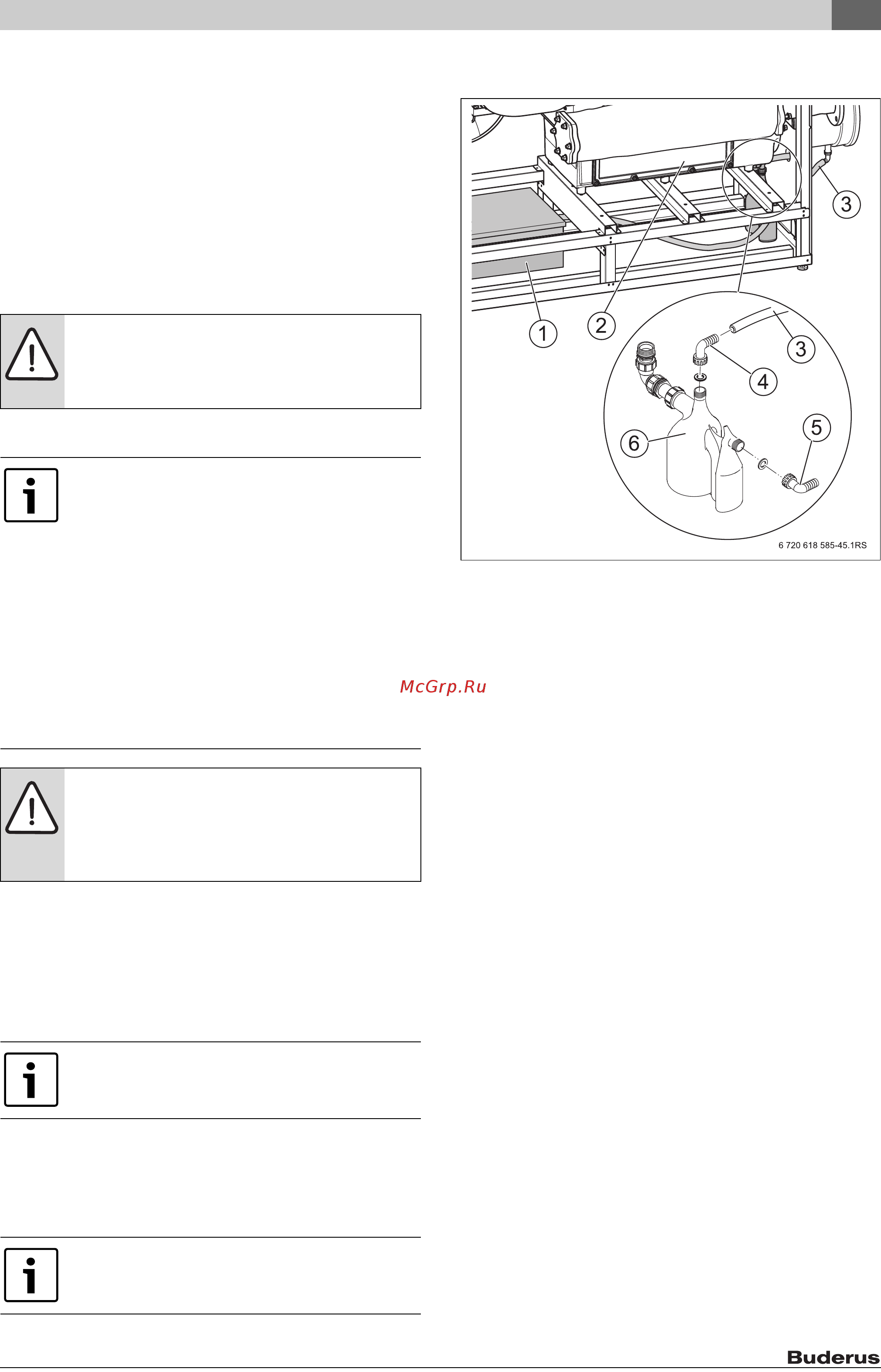

Рис. 10 Монтаж шланга для слива конденсата
[1] Устройство нейтрализации (дополнительное оборудование)
[2] Ванна для конденсата
[3] Подключение шланга к соединительному участку дымовой
трубы
[4] Угловой наконечник в заливном отверстии сифона
[5] Отвод конденсата из сифона к устройству нейтрализации или
в канализацию
[6] Сифон
▶ Подключение к канализационной системе выполняйте согласно
инструкции по монтажу устройства нейтрализации и в
соответствии с местными правилами.
OПACHO: опасно для жизни из-за отравления
дымовыми газами!
▶ Проверьте герметичность соединений по всей
системе отвода дымовых газов.
Рекомендации по отводу конденсата.
▶ Отвод образующегося в котле и дымовом тракте
конденсата должен производиться по
определённым правилам (прокладывайте
горизонтальный участок с уклоном к котлу).
▶
Конденсат, образующийся в дымовых трубах, нужно
отводить через слив на соединительном патрубке
котла непосредственно в сифон в котле. В комплект
поставки входят соединительный участок дымовой
трубы, конднесатоотводчик и шланг.
▶ Сброс конденсата в городскую канализационную
сеть должен осуществлялся в соответствии с
национальными нормами и правилами
▶ Выполняйте региональные требования.
OПACHO: угроза для жизни из-за отравления!
Выходящие дымовые газы при незаполненном водой
сифоне или в неплотных соединениях опасны для
жизни.
▶ Заполните сифон водой.
По дополнительному заказу можно приобрести
устройство нейтрализации, которое устанавливается
под обшивкой котла.
Если устройство расположено вне котла, то шланг
можно провести через отверстие в задней стенке.
