7.14 Проверка работоспособности
При пуске в эксплуатацию и при ежегодном осмотре необходимо
проверять работоспособность всех приборов регулирования,
управления и безопасности, а также правильность настройки, если
возможна их регулировка.
7.14.1 Проверка тока ионизации
Вызов сервисного уровня на RC35
Откройте крышку на RC35.
Одновременно нажмите кнопки + + для перехода
в меню МЕНЮ ОБСЛУЖИВАНИЯ.
Поверните ручку управления влево и выберите пункт
Диагностика (отмечен ).
Нажмите кнопку для перехода в меню
ОБСЛУЖ.\ДИАГНОСТИКА.
Поверните ручку влево и выберите Диагностика (отмечено
).
Нажмите кнопку для перехода в меню
ОБСЛУЖ.\ДИАГНОСТИКА.
Удерживая нажатой кнопку , одновременно поверните ручку
управления , чтобы измерить значение, например,
ионизационного тока.
Измерение вступает в силу только при отпускании этой кнопки.
Занесите значение тока ионизации в протокол пуска в
эксплуатацию ( глава 7.18, стр. 29).
Для обеспечения безаварийной работы ионизационный ток при
частичной и полной нагрузке (при наличии пламени) должен быть
не менее 15 мкA.
На RC35 вернитесь в рабочий режим.
Закройте крышку на RC35.
7.15 Проверка герметичности в рабочем режиме
При работающей горелке проверьте пенообразующим средством
все возможные места утечки газа:
контрольный ниппель
запорный винт для контроля давления газа
резьбовые соединения (в т.ч. в месте подключения газа) и д.р.
Это средство должно иметь разрешение на применение для
определения утечек газа.
7.16 Установка деталей облицовки
Задние боковые стенки (без теплоизоляции) [3] вставьте сначала
внизу, затем слегка приподнимите и подвесьте сверху.
Закрепите задние боковые стенки [3] фиксирующими винтами к
задней стороне котла.
Боковые передние стенки (без теплоизоляции) [2] вставьте
сначала внизу, затем слегка приподнимите и подвесьте сверху.
Закрепите передние боковые стенки [2] фиксирующими винтами
к передней стороне котла.
Переднюю стенку [1] вставьте сначала внизу, затем слегка
приподнимите и подвесьте сверху.
Закрепите переднюю стенку [1] фиксирующим винтом сверху на
котле.
Закрепите прозрачный конверт с технической документацией на
видном месте на боковой стенке котла.

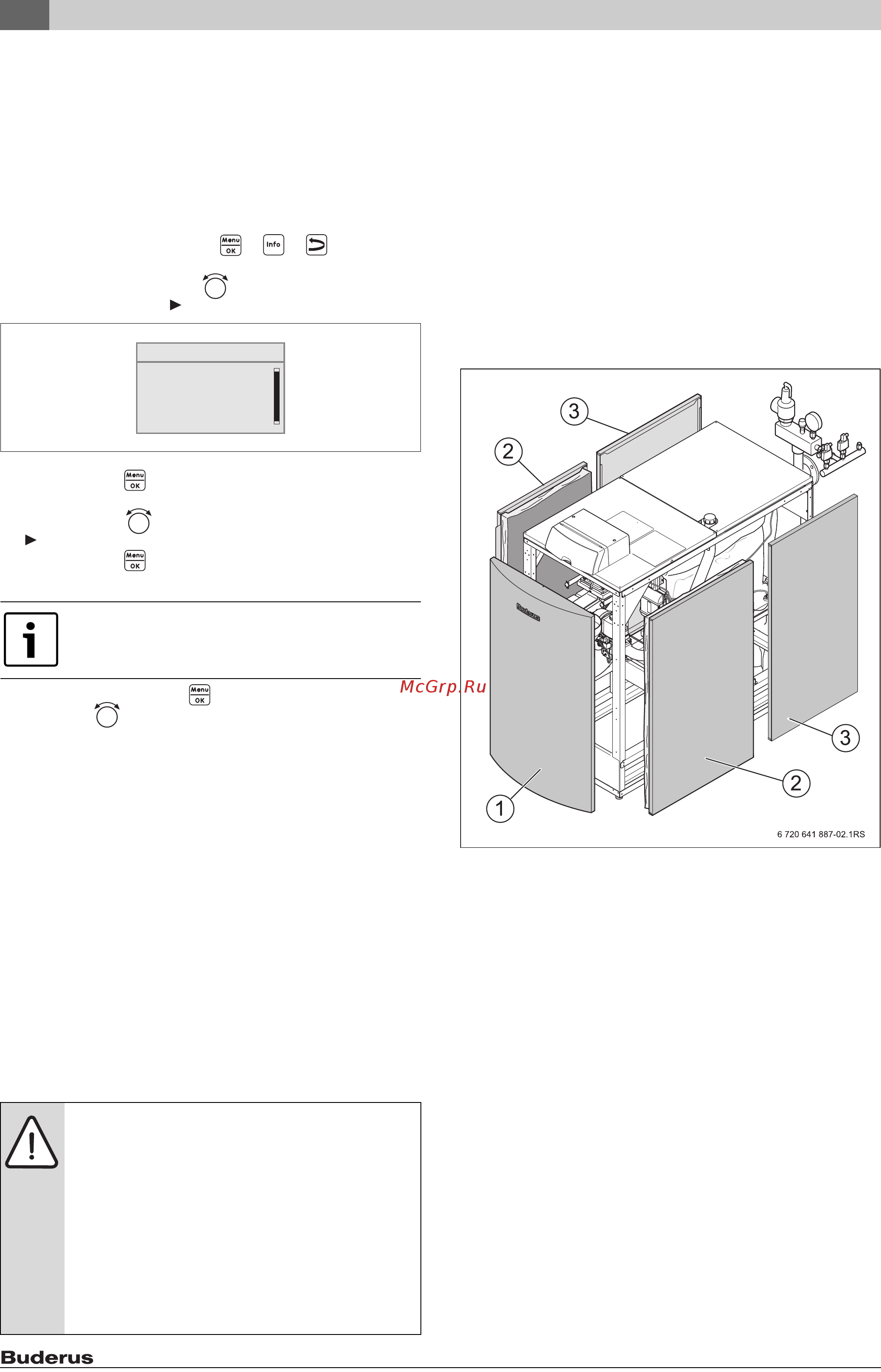

Рис. 37 Установка деталей облицовки
[1] Передняя стенка
[2] Передние боковые стенки (без теплоизоляции)
[3] Задние боковые стенки (без теплоизоляции)
7.17 Информирование обслуживающего персонала и
передача ему технической документации
Ознакомьте обслуживающий персонал/владельца установки с
отопительной системой и инструкциями по эксплуатации котла.
Включите и выключите систему вместе с обслуживающим
персоналом/владельцем установки.
На основании инструкции по эксплуатации разъясните
потребителю действия в аварийной ситуации, при пожаре и др.
Передайте обслуживающему персоналу/владельцу установки
техническую документацию и подпишите протокол пуска в
эксплуатацию ( глава 7.18, стр. 29).
Индикация отдельных пунктов меню зависит от
конфигурации отопительной установки.
OПACHO: возможно повреждение оборудования
из-за короткого замыкания!
Перед поиском утечек газа укройте чувствительные
приборы, например, датчик давления воды и
температурный датчик в обратной линии котла.
При распылении средства для определения утечек
не направляйте струю на провода, штекеры и
электрические соединения. Не допускайте
попадания капель на эти места.
Во избежание коррозии тщательно удалите
распылённое средство.
МЕНЮ ОБСЛУЖИВАНИЯ
Кратк. меню
Установки
Диагностика
Тех.обслуживание
B
