11 Приложение
Logano plus GB402 – 6 720 804 421 (2012/09)
54
11.2 Гидравлическое сопротивление

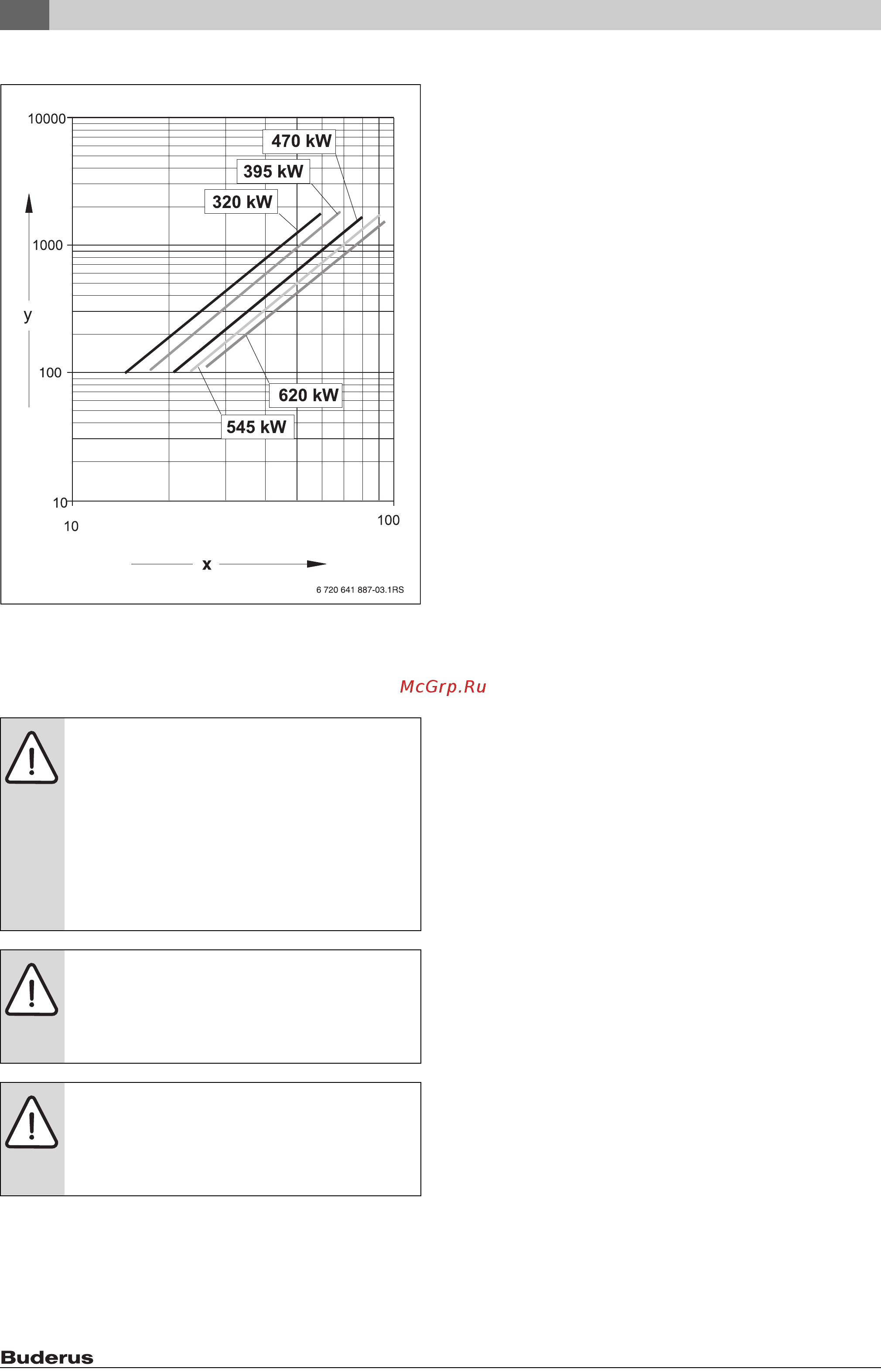

Рис. 66 Гидравлическое сопротивление греющего контура
[x] Расход ( m³/ч)
[y] Потери давления в греющем контуре (мбар)
11.3 Схема соединений MC10
УBEДOMДEHИE: возможно повреждение
оборудования из-за неправильного электромонтажа!
▶ Предусмотрите стационарное подключение к сети
(без штекера с заземляющим контактом).
▶ При подключении к сети соблюдайте
соответствие фаз.
▶ Все подключения, установку предохранителей,
главного выключателя, аварийного выключателя и
все защитные мероприятия выполняйте в
соответствии с местными требованиями.
OПACHO: угроза для жизни от поражения
электрическим током!
▶ Защитный жёлто-зелёный провод нельзя
использовать в качестве провода цепи
управления.
УBEДOMДEHИE: возможны нарушения в работе из-
за сбоев в подаче напряжения!
▶ При подключении внешних компонентов к
системе управления MC10 следите, чтобы их
суммарный потребляемый ток не превышал 5 A.
