7 Пуск отопительной установки
Logano plus GB402 – 6 720 804 421 (2012/09)
26
7.10
Контроль и регулировка соотношения газа и воздуха
▶ Проверьте настройку CO
2
для полной и частичной нагрузки
горелки.
▶ Если требуется, исправьте настройки.
7.10.1
Регулировка и контроль CO
2
при полной нагрузке (70-80 %)
▶ Определите нагрузку по RC 35 или через Service-Key.
▶ Дождитесь, когда нагрузка достигнет 70–80 %.
▶ Введите измерительный датчик через отверстие для измерений в
дымовой трубе ( рис. 36, стр. 27) в центр потока и проверьте
содержание CO
2
.
▶ При содержании CO
2
меньше 8,5 % или выше 9,6 % установите
регулировочным винтом большой нагрузки 9,1 % (см. рис. 32).
– Вращение вправо по часовой стрелке уменьшает содержание
CO
2
.
– Вращение влево увеличивает содержание CO
2
.
▶ Ещё раз проверьте содержание CO
2
и занесите полученное
значение в протокол пуска в эксплуатацию (
глава
7.18
, стр.
29
)
.

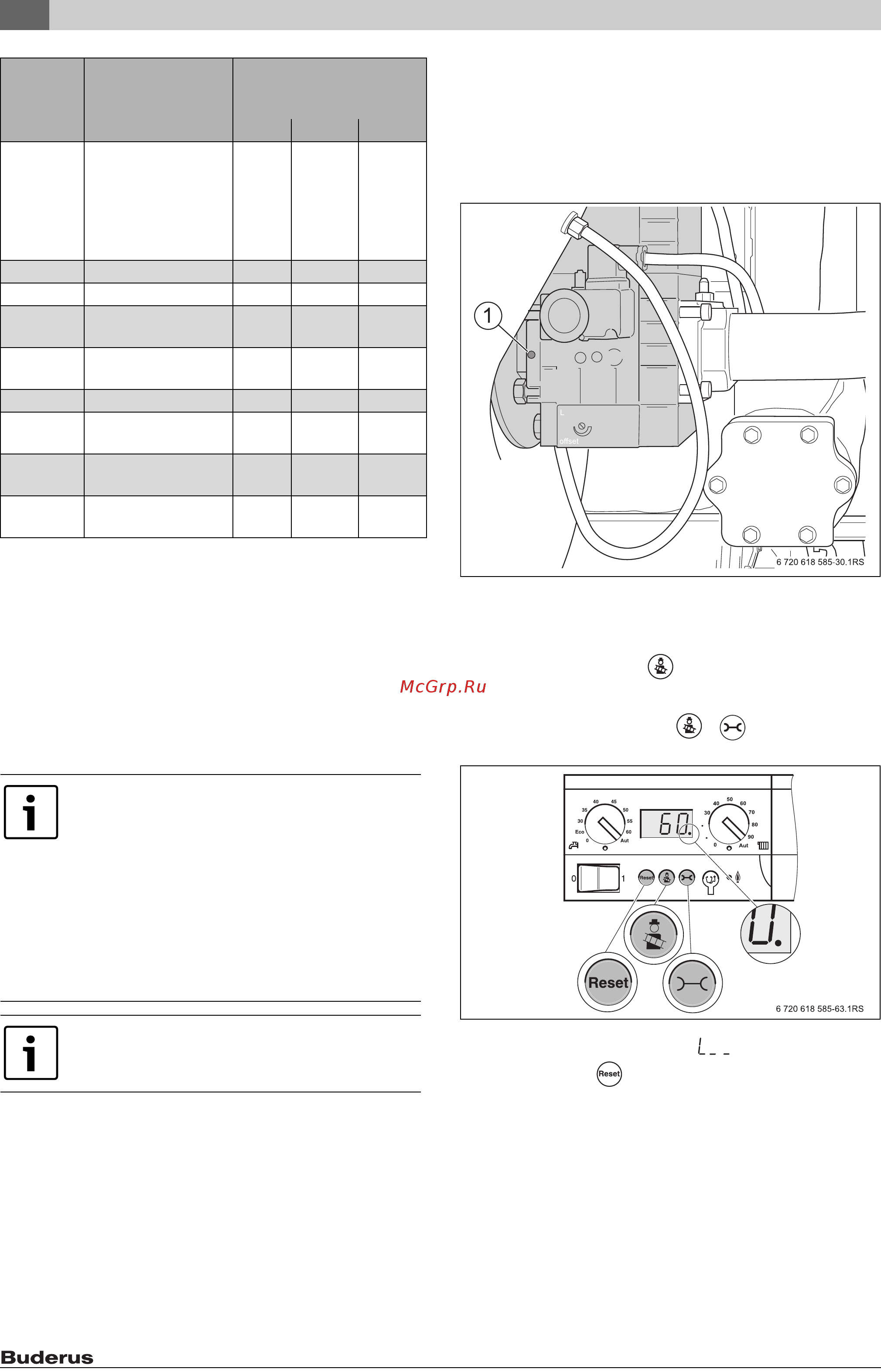

Рис. 32 Проверка содержания CO
2
при полной нагрузке
[1] Регулировочный винт большой нагрузки
7.10.2 Регулировка и контроль CO
2
при частичной нагрузке
▶ Нажмите и держите кнопку пока не загорится десятичная
точка на индикации состояния (минимум 2 секунды).
Таким образом включается тест дымовых газов.
▶ Одновременно нажмите кнопки и и держите нажатыми
примерно 5 секунд.
Рис. 33 Вызов частичной нагрузки на BC10
При исходной установке появится " ".
▶ Нажимайте кнопку для снижения мощности котла в
процентном отношении до появления индикации "L20".
▶ Определите нагрузку по RC35 или через Service-Key.
▶ Дождитесь, когда нагрузка достигнет 20 %.
▶ Введите измерительный датчик через отверстие для измерений в
дымовой трубе ( рис. 36, стр. 27) в центр потока и проверьте
содержание CO
2
.
▶При содержании CO
2
меньше 9,0 % или больше 9,6 % установите
регулировочным винтом малой нагрузки [1] на 9,3 %.
– Вращение вправо по часовой стрелке уменьшает содержание
CO
2
.
– Вращение влево увеличивает содержание CO
2
.
Страна
Группа газа
(стандартный
проверочный газ)
Подаваемое давление газа
1)
[мбар]
1) Газоснабжающее предприятие должно обеспечивать давление в
соответствии с действующими в стране или местными нормами. Кроме того,
должны выполняться вышеназванные условия. Пуск в эксплуатацию вне
указанного диапазона подаваемого давления не разрешается.
мин. номин. макс.
AT, BY, CH,
CZ, DK, EE,
ES, GB, IE,
LT, LV, PT,
RO, RU, SI,
SK, TR, UA
Природный газ H
(G20)
17 20 25
HU
Природный газ H (G20)
18 25 33
DE
2)
, LU, PL
2) Группа природного газа "H согласно рабочему листу DVGW G 260" находится
внутри группы природного газа "E согласно DIN EN 437". Группа природного
газа "L согласно рабочему листу DVGW G 260" находится внутри группы
природного газа "LL согласно DIN EN 437".
Природный газ E (G20)
17 20 25
FR, BE
Природный газ Es
природный газ E (G20)
17 20 25
FR, BE
Область Ei природного
газа E (G25)
20 25 30
NL
Природный газ L (G25)
20 25 30
DE
2)
Природный газ LL
(G25)
18 20 25
PL
Природный газ Lw
(G27)
3)4)
3) Исполнение 320 кВт не подходит для этой группы газа.
4) раньше GZ41,5
16 20 23
HU
Природный газ S
(G25.1)
3)
18 25 33
Таб. 10 Группы газа и подаваемое давление согласно EN 437
Заданное подаваемое давление должно
обеспечиваться по всей области модуляции котла.
При необходимости установите дополнительный
регулятор давления.
В установках с несколькими котлами или с
несколькими потребителями диапазон подаваемого
давления для отдельного котла должен быть обеспечен
в любом рабочем состоянии установки с несколькими
котлами или с несколькими потребителями. При
необходимости, каждый котёл или потребитель
должны иметь отдельный регулятор давления.
Для давлений подключения газа выше указанных в
таблице 10, Buderus предлагает приобрести
дополнительный регулятор давления газа.
