6 Подключение системы отвода дымовых газов, водопроводная и газопроводная обвязка
Logano plus GB402 – 6 720 804 421 (2012/09)
19
▶
Перед заполнением отопительной системы внимательно прочитайте
прилагаемый эксплуатационный журнал по качеству воды.
▶ Откройте колпачки всех автоматических воздухоотводчиков.
▶ Откройте кран для заполнения и слива.
▶ Медленно заполните отопительную систему через устройство
заполнения. При этом наблюдайте за показаниями манометра.

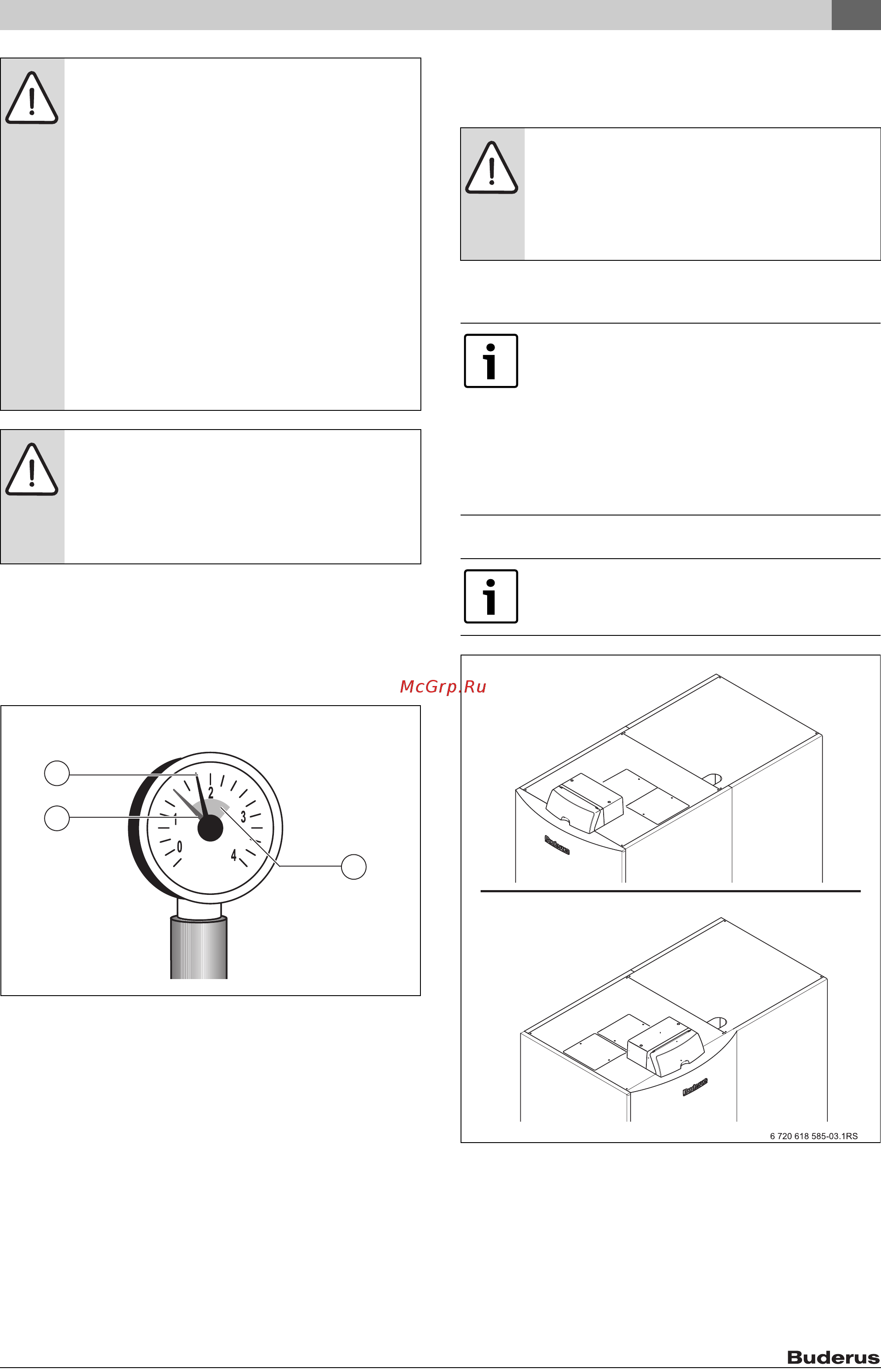

Рис. 18 Манометр для закрытых установок
[1] Красная стрелка
[2] Стрелка манометра
[3] Зелёная зона
▶ Закройте водопроводный кран и кран для заполнения и слива,
когда достигнуто необходимое давление.
▶ Проверьте отсутствие протечек в местах соединений и
трубопроводах.
▶ Выпустите воздух из отопительной системы (например, через
воздухоотводчики на отопительных приборах).
▶ Долейте воду, если из-за удаления воздуха упало давление.
▶ Отсоедините шланг от крана для заполнения и слива.
▶ Проведите проверку герметичности (опрессовку) в соответствии
с местными нормами.
▶ После проведения опрессовки отопительной установки и при
отсутствии протечек установите правильное рабочее давление.
6.7 Выполнение электрических подключений
Отопительный котёл полностью готов к работе только после
установки системы управления.
При подключении электрического оборудования пользуйтесь
электросхемой и инструкциями на соответствующее оборудование.
6.7.1 Монтаж системы управления
Рис. 19 Варианты установки системы управления
▶ Вставьте крюки системы управления в овальные отверстия
передней крышки котла.
▶ Сдвиньте систему управления к наружной кромке котла.
УBEДOMДEHИE: Возможно повреждение
оборудования!
При заполнении отопительной системы в тёплом
состоянии температурные напряжения могут
вызвать появление трещин на котле. Котёл станет
негерметичным.
▶ Заполняйте отопительную установку только в
холодном состоянии (температура подающей
линии не должна превышать 40 °C).
▶
При работающей отопительной установке нельзя
заливать воду через кран для наполнения и слива
котла, а только через кран для наполнения на
обратной линии отопительной системы.
▶ Качество воды должно соответствовать
указанному в рабочем журнале, и в него нужно
внести показатели качества и количества воды для
заполнения.
BHИMAHИE: угроза здоровью из-за загрязнения
питьевой воды!
▶ Выполняйте требования национальных норм и
правил для предотвращения загрязнения
питьевой воды.
▶ Для Европы действуют нормы EN 1717.
6 720 615 876-59.1RS
3
2
1
OПACHO: угроза для жизни от поражения
электрическим током!
▶ Перед проведением работ с электрическим
оборудованием отключите сетевое напряжение на
всех фазах и обеспечьте защиту от случайного
включения.
При выполнении электрических соединений
выполняйте следующее:
▶ Работы с электрическим оборудованием в
отопительной установке разрешается проводить
только при наличии соответствующей
квалификации. При отсутствии квалификации
выполнение электрических подключений следует
поручить специализированной фирме.
▶ Выполняйте местные инструкции!
По желанию систему управления можно установить в
2 различных положениях.
Декоративную заглушку можно не устанавливать.
