9 Контрольные осмотры и техническое обслуживание
Logano plus GB402 – 6 720 804 421 (2012/09)
39
9.9 Установка демонтированных частей
▶ Установите в обратном порядке все детали, снятые с котла для
осмотра и технического обслуживания.
▶ Проверьте износ и повреждение уплотнений.
▶ При необходимости замените уплотнения.
9.9.1 Сборка вентилятора
▶ Задвиньте вентилятор под вывернутые на нижней стороне
салазок винты.Немного опустите вентилятор спереди и уложите
новое уплотнение [1] в паз салазок.
▶ Закрепите вентилятор 4 винтами на салазках.

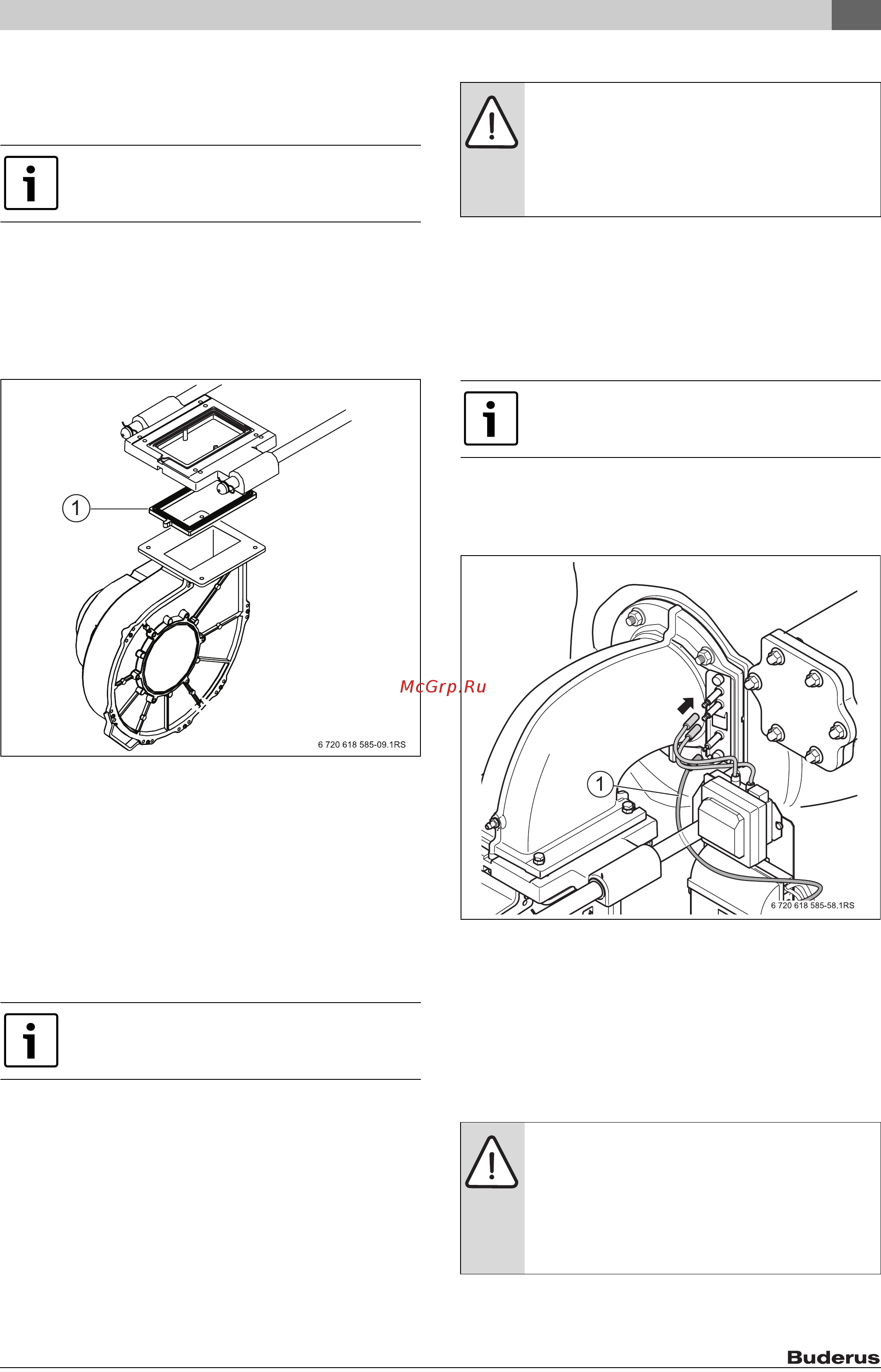

Рис. 62 Замена уплотнения вентилятора/салазок
▶ После монтажа вентилятора проверьте правильное положение
уплотнения.
9.9.2 Сборка коллектора приточного воздуха и газовой
арматуры
▶ Закрепите монтажную пластину на вентиляторе.Установите
заднюю половину коллектора на шпильки монтажной пластины,
наденьте входной диффузор вентилятора на шпильки и закрепите
его.
▶ Наденьте завихритель на шпильки так, чтобы маркировка была
направлена вверх.
▶ Закрепите зажимами переднюю половину коллектора.
▶ Подсоедините компенсационную трубку к коллектору.
▶ Закрепите на шпильках газовую арматуру с пластиной форсунки.
9.9.3 Монтаж горелки
▶ Уложите уплотнение на верхнюю сторону салазок.
▶ Уложите уплотнительное кольцо в смесительное колено.
▶ Введите горелку со смесительным коленом в топочную камеру.
▶ Сдвиньте каретку в направлении котлового блока.
▶ Закрепите смесительное колено четырьмя винтами на каретке.
▶ Закрепите смесительное колено четырьмя гайками на передней
секции котла.
▶ Подключите все электрические провода к газовой арматуре,
вентилятору и блоку электродов. При этом проложите
ионизационный кабель [1] как показано на рис. 63
(под направляющей штангой).
Рис. 63 Штекерные соединения на блоке электродов
9.9.4 Подсоедините газопровод к газовой арматуре.
▶ Уложите новое уплотнительное кольцо на фланец газовой
арматуры.
▶ Закрепите газовую арматуру четырьмя винтами на вентиляторе.
▶ Закрепите фланец подвода газа четырьмя винтами на газовой
арматуре.
9.9.5 Монтаж узла приточного воздуха
▶ Наденьте штуцер шланга на коллектор приточного воздуха
и закрепите хомутом на верхнем переходнике.
Соблюдайте предписанные сроки замены
уплотнений ( глава 9.13, стр. 40).
При монтаже завихрителя следите, чтобы
маркировка была направлена вверх.
OПACHO: опасно для жизни из-за отравления
выходящими дымовыми газами!
▶ При монтаже проверяйте уплотнения и обеспечьте
точную посадку. Замените повреждённые
уплотнения.
▶
Соблюдайте приведённый здесь порядок монтажа.
Сверху на фланце находится индикаторное окно,
через которое можно снаружи проверить наличие
уплотнения.
УBEДOMДEHИE: возможно повреждение
оборудования из-за загрязнённого приточного
воздуха!
▶ Перед монтажом шланга приточного воздуха
проверьте загрязнение решётки приточного
воздуха и при необходимости очистите её.
Решётка находится в нижнем переходнике шланга.
