6 Подключение системы отвода дымовых газов, водопроводная и газопроводная обвязка
Logano plus GB402 – 6 720 804 421 (2012/09)
18
▶
При рабочем давлении от 3 до 6 бар установите на резьбовой
штуцер гребёнки муфту [4] и резьбовой фланец [3] с уплотнением.
Подсоедините предохранительный клапан [1] с уплотнением [2] к
резьбовому фланцу.
▶ Смонтируйте сбросную линию для этого предохранительного
клапана.

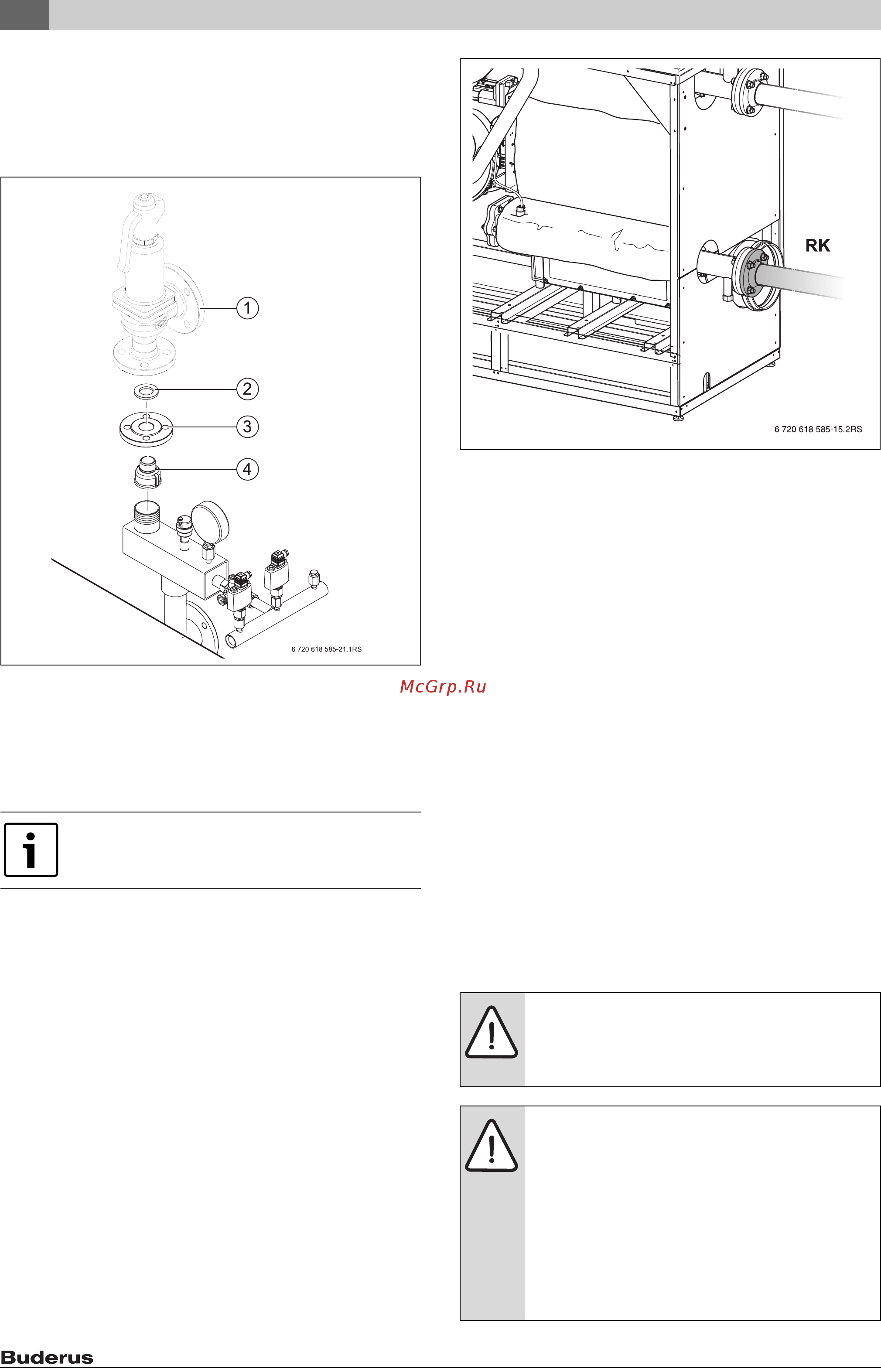

Рис. 16 Группа безопасности (3 - 6 бар)
[1] Предохранительный клапан
[2] Уплотнение
[3] Резьбовой фланец
[4] Муфта
6.5.3 Подключение обратной линий
▶ Отверните резьбовой фланец с трубы обратной линии.
▶ Установите резьбовой фланец на трубу обратной линии ( таб. 8,
стр. 16).
▶ Установите уплотнение между фланцем на котле и фланцем на
трубе обратной линии.
▶ Затяните фланцевое соединение четырьмя болтами с гайками и
шайбами.
Рис. 17 Подключение обратной линии (RK)
Подключение мембранного расширительного бака
Для защиты котла к ¾ дюймовому патрубку обратной линии
подключается мембранный расширительный бак по EN 12828.
▶ Для поддержания давления в системе бак устанавливается в
обратную линию перед насосом.
Монтаж крана для заполнения и слива
▶ Покажите пользователям место установки крана заполнения и
слива, чтобы они могли добавлять через него воду.
▶ Установите кран для заполнения и слива в обратную линию вне
котла.
6.5.4 Монтаж бака-водонагревателя
Подключение бака-водонагревателя к подающей и обратной линии
осуществляет заказчик. От системы управления MC10 + BC10
осуществляется регулирование отдельного загрузочного насоса
бака-водонагревателя ( см. инструкции MC10/BC10).
6.6 Заполнение отопительной системы и проверка
герметичности (опрессовка)
Перед пуском в эксплуатацию проверьте герметичность
отопительной системы для предотвращения утечек, которые могут
возникнуть во время работы.
▶ Для полного удаления воздуха перед заполнением системы
откройте все отопительные контуры и термостатические клапаны.
Для очистки водяного контура от загрязнений мы
рекомендуем установить в обратную линию
грязеуловитель (дополнительное оборудование).
УBEДOMДEHИE: возможно повреждение
оборудования из-за известковых отложений!
▶ Соблюдайте параметры, приведённые в рабочем
журнале.
УBEДOMДEHИE: возможно повреждение
оборудования из-за высокого давления при
испытании на герметичность!
При высоком давлении возможно повреждение
регулирующей арматуры, предохранительных
устройств и приборов контроля давления.
▶ После заполнения отопительную установку нужно
проверить с давлением, соответствующим
давлению срабатывания предохранительного
клапана.
