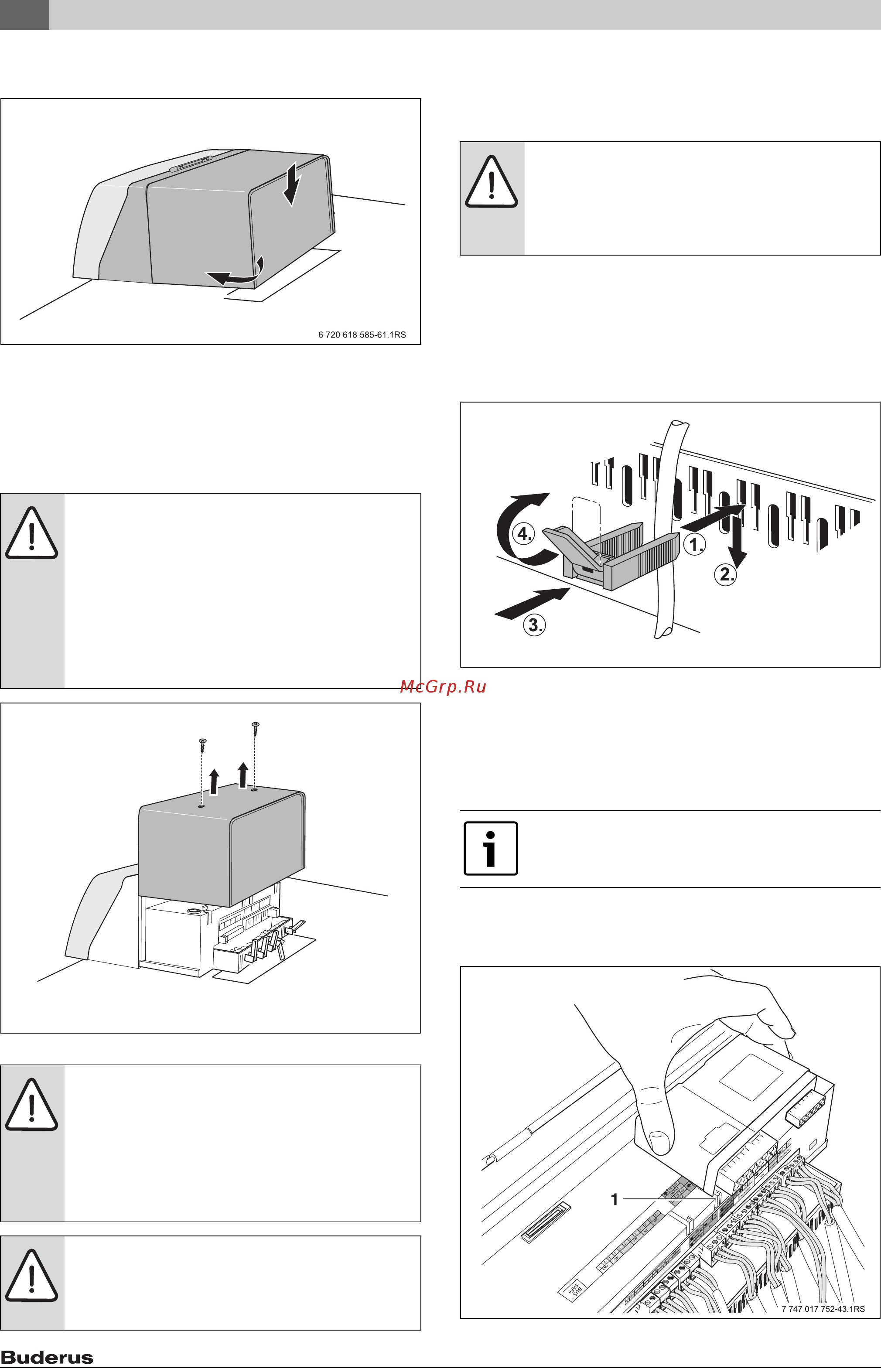

![Buderus GB402-620 Инструкция по монтажу и тех.обслуживанию онлайн [20/60] 211188](/views2/1251209/page20/bg14.png)
6 Подключение системы отвода дымовых газов, водопроводная и газопроводная обвязка
Logano plus GB402 – 6 720 804 421 (2012/09)
20
▶ Эластичные крюки системы управления должны защёлкнуться в
предусмотренных для них отверстиях при нажатии.
Рис. 20 Установка системы управления (Logamatic MC10)
6.7.2 Подключение к электросети
Обеспечьте надёжное подключение к сети в соответствии с
местными инструкциями.
▶ Выверните два винта из верхней крышки системы управления и
снимите крышку.
Рис. 21 Снятие верхней крышки
▶ Провода, идущие к задней стенке, прокладывайте в кабельном
канале.
▶ Введите все провода в систему управления через кабельный
проход и подключите их в соответствии с электросхемой.
▶ Все провода закрепите кабельными хомутами (входят в комплект
поставки).
1.Хомут с проводом вставьте сверху в прорезь гнезда рамки.
2.Сдвиньте хомут вниз.
3.Надавите.
4.Поверните рычажок вверх.
Рис. 22 Крепление проводов хомутами
Установка функциональных модулей
В систему управления можно вставить максимум 2 функциональных
модуля. В систему можно установить только один модуль
смесителя. Для дополнительных модулей необходимо приобрести
универсальный корпус (дополнительное оборудование).
▶ Вставьте задние крюки функционального модуля в язычки на
системе управления [1].
▶ Нажмите вниз на переднюю сторону модуля.
Рис. 23 Установка функциональных модулей
OПACHO: Опасность для жизни при поражении
электрическим током!
Неправильно соединенные провода могут стать
причиной неправильной работы оборудования с
возможными опасными последствиями.
▶ При выполнении электрических подключений
пользуйтесь электросхемой для MC10 и
инструкцией по монтажу MC10 (входят в комплект
поставки системы управления).
OПACHO: опасность пожара из-за горячих
элементов котла!
Горячие элементы котла могут повредить
электрические провода.
▶ Следите за тем, чтобы все провода
прокладывались в предусмотренных для них
кабельных каналах или по теплоизоляции котла.
УBEДOMДEHИE: возможно повреждение установки
из-за неправильного управления!
▶ Провода с высоким и низким напряжением
прокладывайте в разных кабельных каналах.
7 747 010 720-33.1RS
УBEДOMДEHИE: возможны нарушения в работе из-
за сбоев в подаче напряжения!
▶ При подключении внешних компонентов к
системе управления MC10 следите, чтобы их
суммарный потребляемый ток не превышал 5 A.
При установке функциональных модулей
пользуйтесь их инструкциями по монтажу.
7 747 010 720-34.1RS
