9 Контрольные осмотры и техническое обслуживание
Logano plus GB402 – 6 720 804 421 (2012/09)
34
9.6.1 Демонтаж и чистка горелки
▶ Ослабьте верхний хомут [1] на рукаве приточного воздуха.
▶ Снимите рукав [2] с патрубка коллектора приточного воздуха [3].

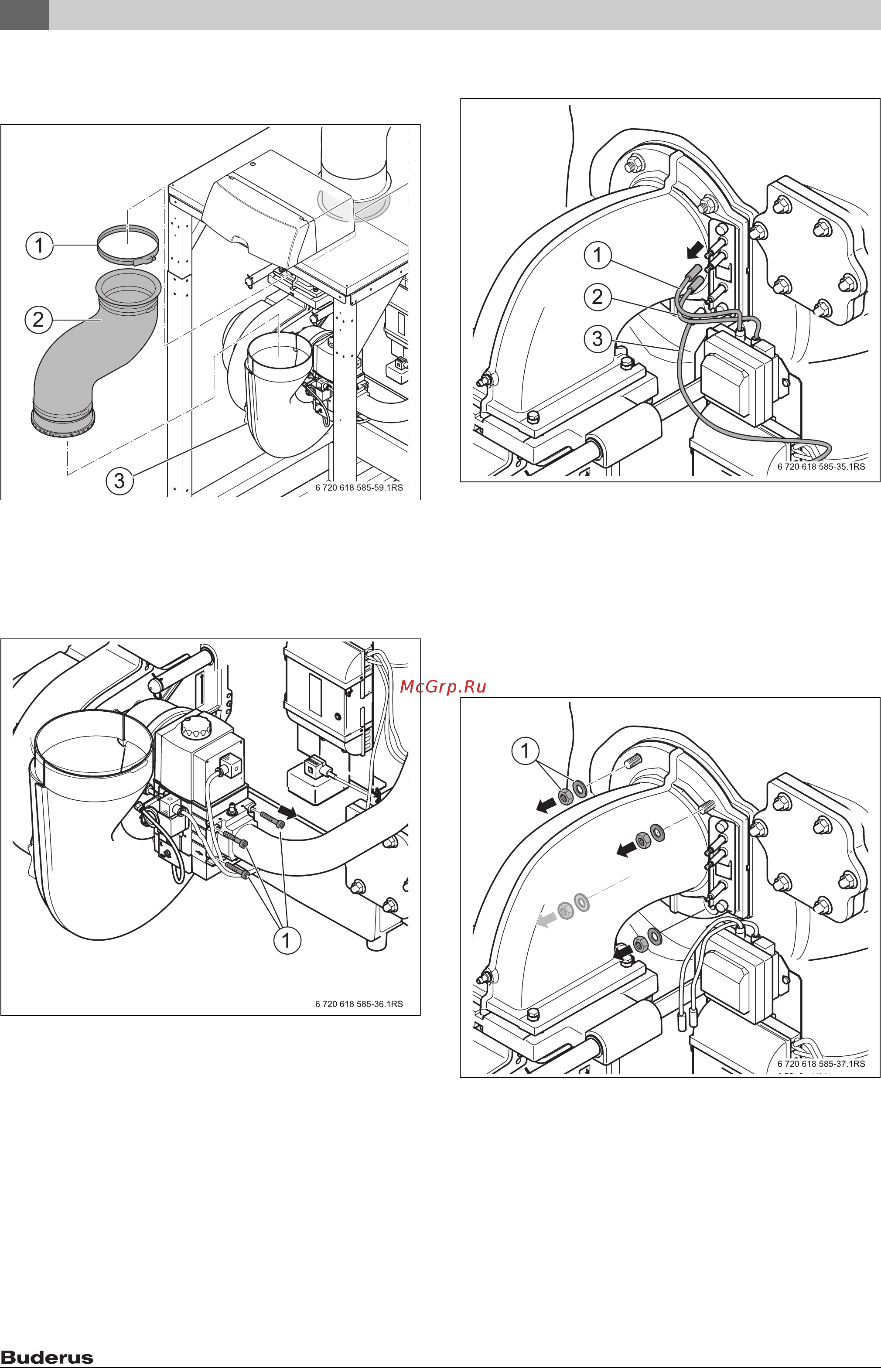

Рис. 44 Демонтаж рукава приточного воздуха
[1] Хомут
[2] Рукав приточного воздуха
[3] Коллектор приточного воздуха
▶ Отверните 4 винта на фланце газовой арматуры [1] и отсоедините
трубу подачи газа.
Рис. 45 Отсоединение подачи газа
[1] Винты
▶ Разъедините все электрические штекерные соединения на блоке
электродов
Рис. 46 Отсоединение электрических штекерных соединений на
блоке электродов
[1] Кабель розжига
[2] Кабель розжига
[3] Контрольный кабель
▶ Отверните гайки [1] сверху и снизу на смесительном колене.
▶ Разъедините электрические соединения на газовой арматуре и
вентиляторе ( рис. 56, стр. 37).
▶ Осторожно сдвиньте горелку по направляющим назад до упора в
положение для обслуживания.
Рис. 47 Гайки на смесительном колене
[1] Гайки с шайбами
