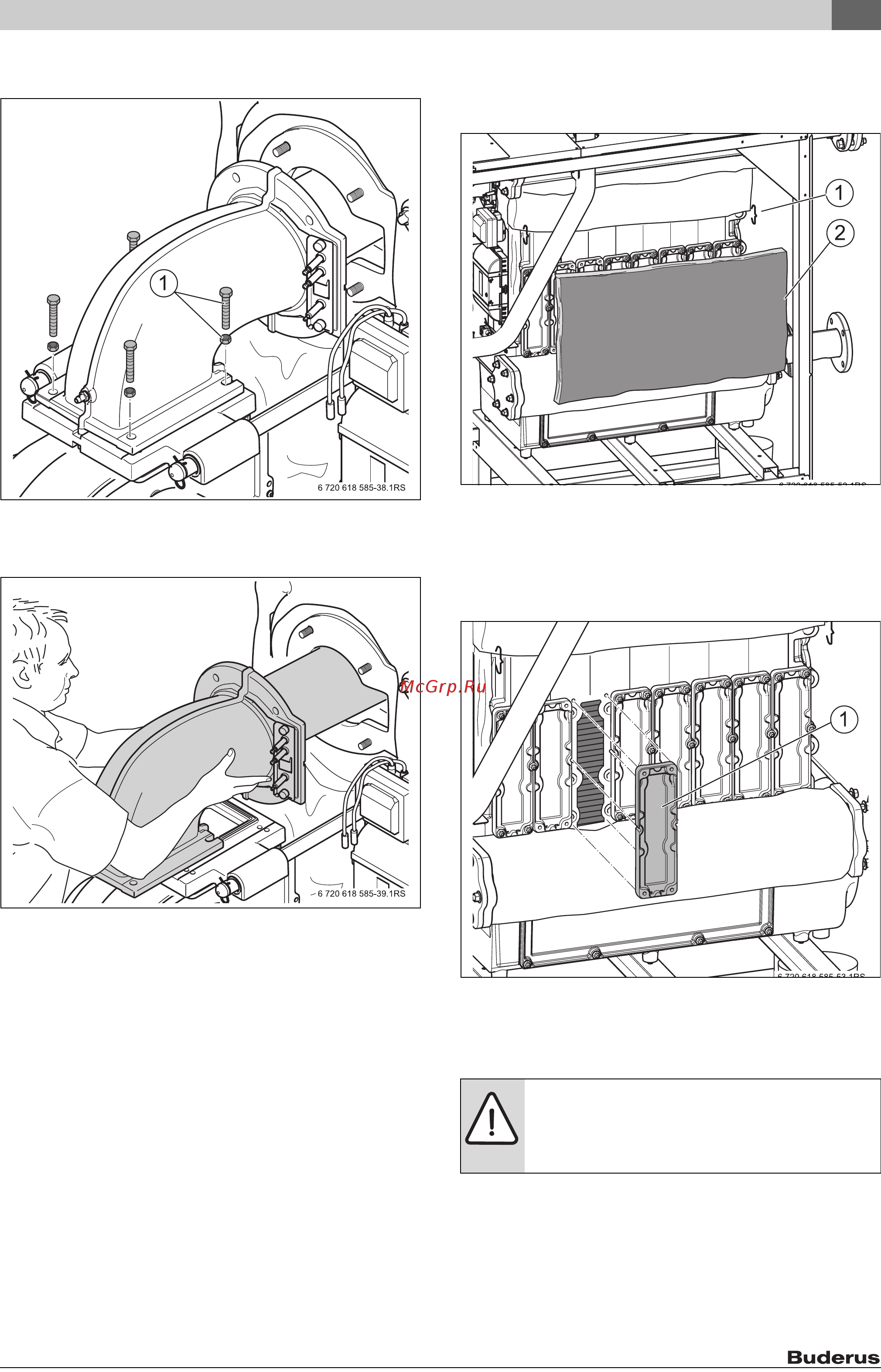

9 Контрольные осмотры и техническое обслуживание
Logano plus GB402 – 6 720 804 421 (2012/09)
35
▶ Отверните 4 винта [1] крепления смесительного колена к
салазкам
Рис. 48 Отсоединение смесительного колена от салазок
[1] Винты и контргайки
▶ Выньте смесительное колено с горелкой.
Рис. 49 Снятие горелки.
▶ Слегка обдуйте сжатым воздухом изнутри и снаружи стержень
горелки и смесительное колено (макс. 3 бар).
При сильных загрязнениях можно отсоединить стержень горелки от
смесительного колена и умеренно продуть сжатым воздухом (макс.
3 бар) изнутри наружу из продувочного пистолета с угловой
продувочной трубкой.
▶ Смонтируйте стержень горелки с новым уплотнением.
9.6.2 Чистка теплообменника
Сухая чистка теплообменника
▶ Снимите теплоизоляцию с теплообменника.
Рис. 50 Теплоизоляция теплообменника
[1] Зажим
[2] Теплоизоляция
▶ Отверните гайки крепления крышек для чистки [1] на
теплообменнике.
▶ Снимите крышки.
Рис. 51 Демонтаж крышки люка для чистки
[1] Крышка отверстия для чистки
▶ Отверните гайки сверху и снизу на крышке конденсатной ванны.
▶ Снимите крышку.
BHИMAHИE: опасность получения травм острыми
скребками для чистки!
▶ При чистке котла скребками надевайте перчатки
для защиты от травм.
