Дополнительные опции
95
4
Установка дополнительной памяти 4
Примечание
Всегда отключайте питание аппарата перед установкой и извлечением модулей SO-DIMM.
a Отключите питание аппарата с помощью выключателя электропитания, а затем отсоедините
аппарат от сетевой розетки. Отсоедините все интерфейсные кабели от аппарата.

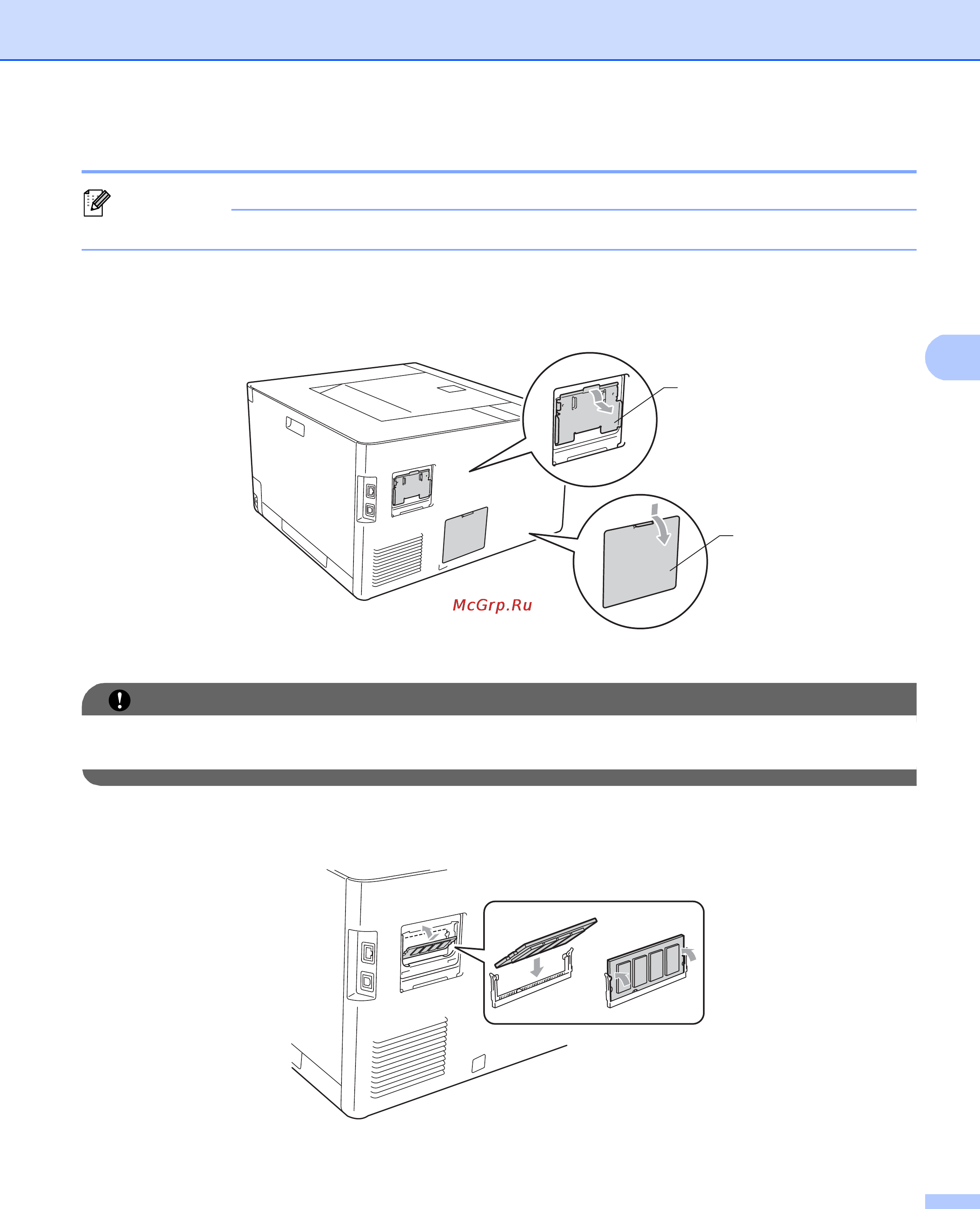

b Снимите пластиковую (1), а затем металлическую (2) крышки SO-DIMM.
c Распакуйте модуль SO-DIMM и возьмите его за края.
ВАЖНАЯ ИНФОРМАЦИЯ
Во избежание повреждения аппарата от статического электричества НЕ касайтесь модулей памяти
или поверхности платы.
d Удерживая модуль SO-DIMM за края, совместите его выемки с выступающими частями гнезда.
Установите модуль SO-DIMM под углом (1), затем наклоните его в направлении интерфейсной
платы до щелчка (2).
2
1
12
