179
A
A

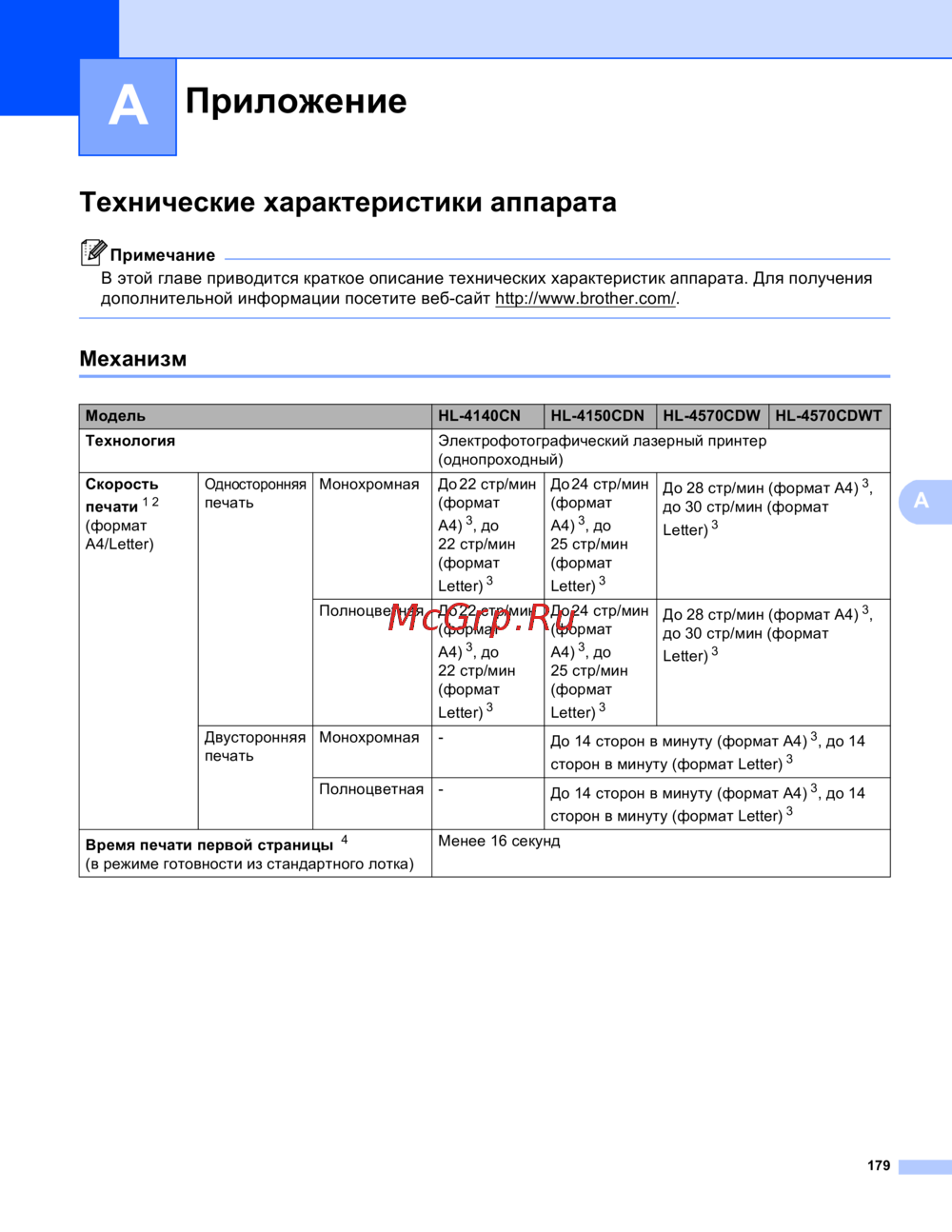

Технические характеристики аппарата A
Примечание
В этой главе приводится краткое описание технических характеристик аппарата. Для получения
дополнительной информации посетите веб-сайт http://www.brother.com/.
Механизм A
Приложение A
Модель HL-4140CN HL-4150CDN HL-4570CDW HL-4570CDWT
Технология Электрофотографический лазерный принтер
(однопроходный)
Скорость
печати
12
(формат
A4/Letter)
Односторонняя
печать
Монохромная До 22 стр/мин
(формат
A4)
3
, до
22 стр/мин
(формат
Letter)
3
До 24 стр/мин
(формат
A4)
3
, до
25 стр/мин
(формат
Letter)
3
До 28 стр/мин (формат A4)
3
,
до 30 стр/мин (формат
Letter)
3
Полноцветная До 22 стр/мин
(формат
A4)
3
, до
22 стр/мин
(формат
Letter)
3
До 24 стр/мин
(формат
A4)
3
, до
25 стр/мин
(формат
Letter)
3
До 28 стр/мин (формат A4)
3
,
до 30 стр/мин (формат
Letter)
3
Двусторонняя
печать
Монохромная -
До 14 сторон в минуту (формат A4)
3
, до 14
сторон в минуту (формат Letter)
3
Полноцветная -
До 14 сторон в минуту (формат A4)
3
, до 14
сторон в минуту (формат Letter)
3
Время печати первой страницы
4
(в режиме готовности из стандартного лотка)
Менее 16 секунд
