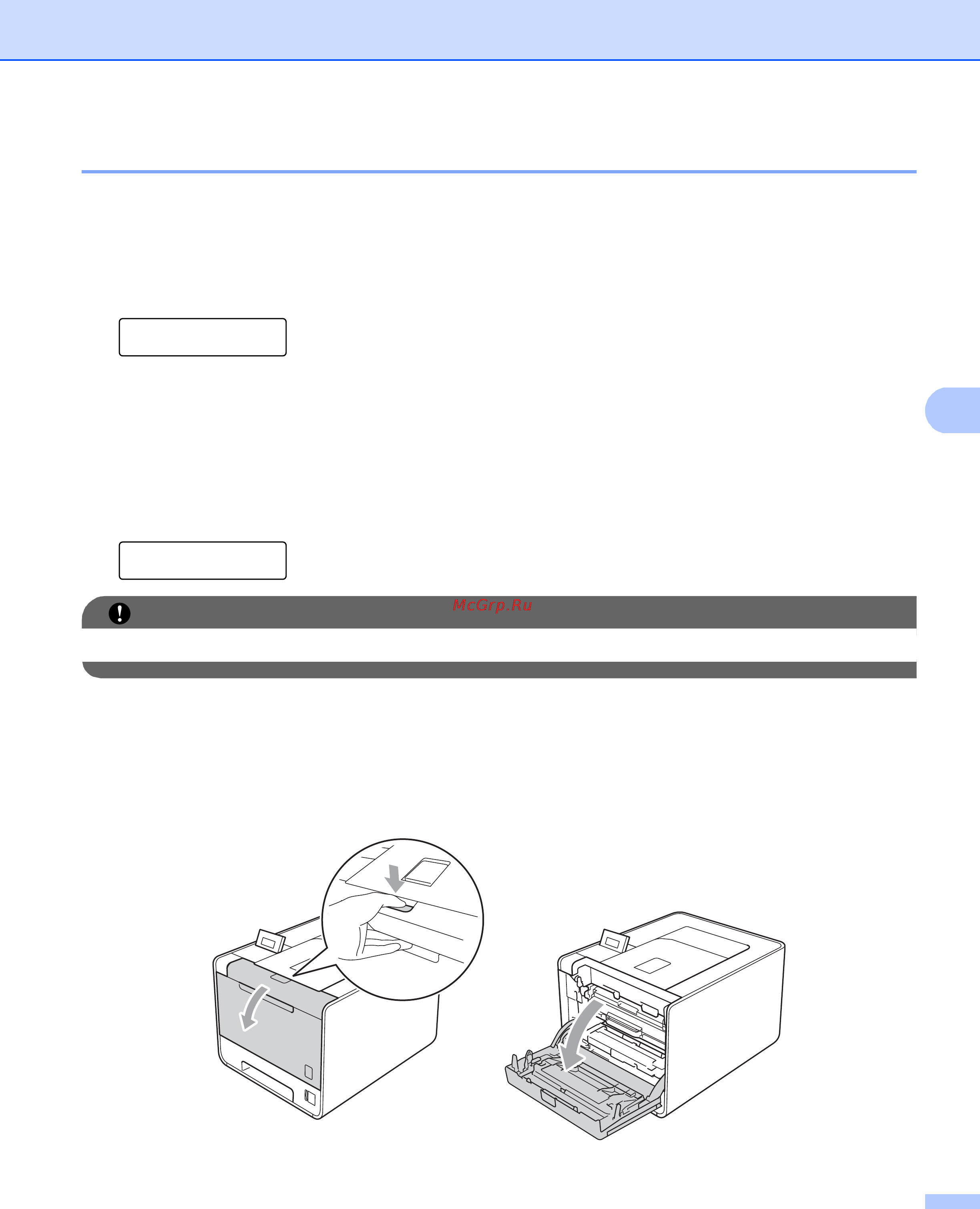

Регулярное техническое обслуживание
119
5
Контейнер для отработанного тонера 5
Название модели: WT-300CL
Ресурс контейнера для отработанного тонера составляет приблизительно 50000 односторонних
страниц формата A4 или Letter.
Сообщение о заканчивающемся ресурсе контейнера для отработанного тонера 5
Зак.конт./тонера
Если на ЖКД отображается сообщение Зак.конт./тонера, это означает, что ресурс контейнера для
отработанного тонера подходит к концу. Приобретите новый контейнер для отработанного тонера и
приготовьте на случай, когда отобразится сообщение Замен. Контейнер.
Сообщение о замене контейнера для отработанного тонера 5
При отображении на ЖКД следующего сообщения необходимо заменить контейнер для
отработанного тонера.
Замен. Контейнер
ВАЖНАЯ ИНФОРМАЦИЯ
НЕ используйте контейнер для отработанного тонера повторно.
Замена контейнера для отработанного тонера 5
Перед заменой контейнера для отработанного тонера см. Перед заменой расходных материалов
на стр. 101.
a Убедитесь в том, что аппарат включен. Нажмите кнопку освобождения передней крышки и
откройте крышку.
