Регулярное техническое обслуживание
130
5
Очистка коронирующих проводов 5
Если возникают проблемы с качеством печати, очистите коронаторы следующим образом.

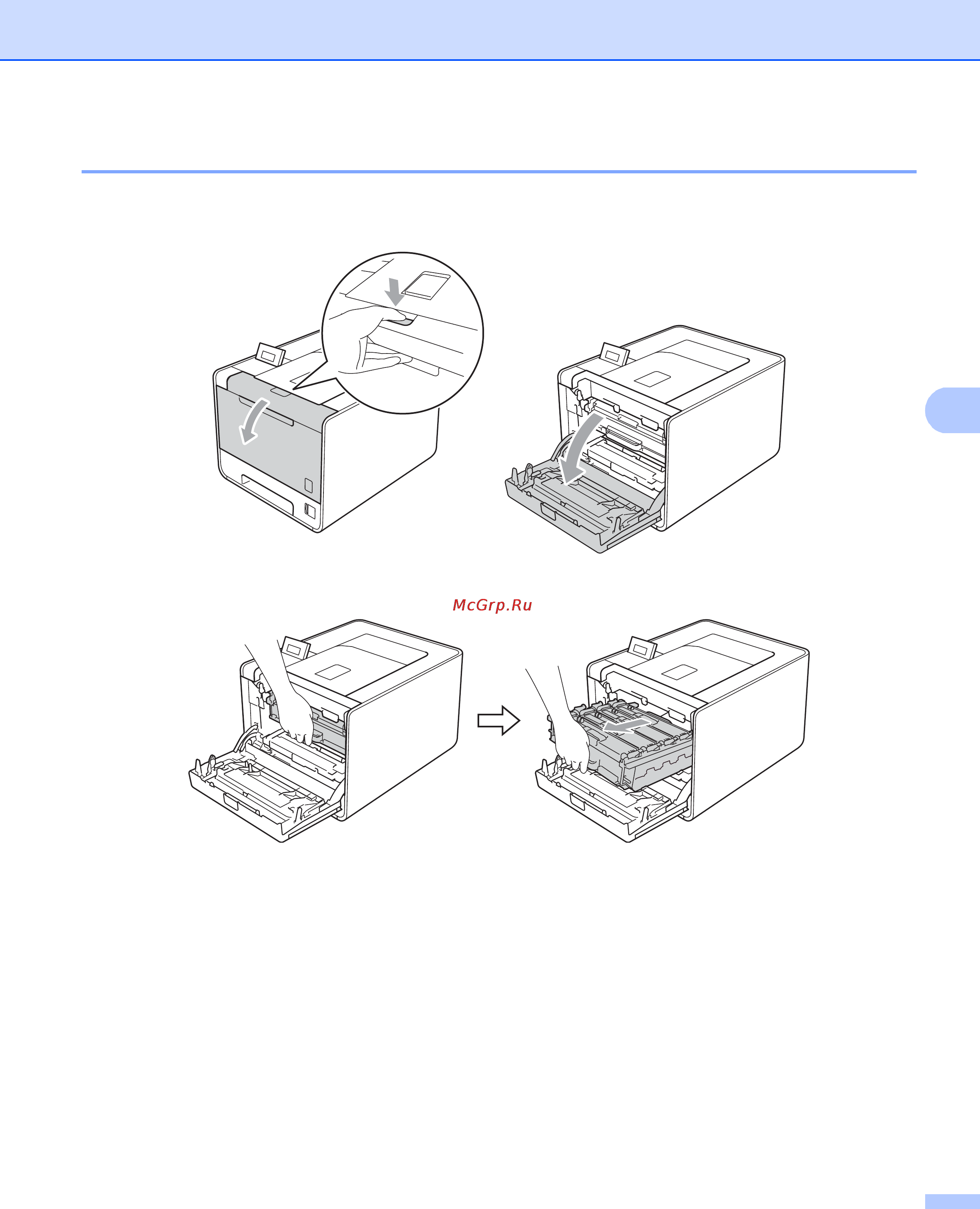

a Нажмите кнопку освобождения передней крышки и откройте крышку.
b Возьмитесь за зеленую ручку фотобарабана. Тяните фотобарабан за ручку, пока он не
остановится.
