Устранение неисправностей
154
6
Бумага 6
Сначала убедитесь в том, что используемая бумага соответствует рекомендуемым спецификациям
компании Brother. (См. раздел Тип и формат бумаги на стр.2.)
Проблема Рекомендация
Аппарат не загружает бумагу. Если в лотке для бумаги имеется бумага, убедитесь, что она не замята.
Если бумага скручена, распрямите ее перед печатью. Иногда может
потребоваться извлечь бумагу. Переверните стопку бумаги и положите ее
обратно в лоток для бумаги. Если бумага по-прежнему скручена, замените
бумагу.
Уменьшите количество бумаги
в лотке и повторите попытку.
Убедитесь в том, что в драйвере принтера не выбран режим ручной подачи.
Очистите ролик подачи бумаги. См. раздел Чистка ролика подачи бумаги
на стр. 140.
В аппарат не подается
бумага из обходного лотка.
Убедитесь в том, что для параметра Источник бумаги в драйвере
принтера установлено значение Обходной лоток.
Аппарат не загружает
конверты.
Конверты могут подаваться в аппарат из обходного лотка. Приложение
можно настроить для печати на конвертах используемого размера. Эти
параметры обычно настраиваются в параметрах страницы или меню
настроек документа программы. (См. руководство к программному
обеспечению.)
Произошло замятие бумаги. Устраните замятие бумаги. (См. раздел Замятие бумаги и его
устранение
на стр. 155.)
Аппарат не печатает. Убедитесь в том, что кабель подключен к аппарату.
Убедитесь в том, что питание аппарата включено, и на ЖКД не
отображаются сообщения об ошибках.
Убедитесь в том, что выбран правильный драйвер принтера.
При печати на нормальной
бумаге происходит
образование складок.
В драйвере принтера измените
значение параметра
Тип печатного носителя на тонкий носитель.
Откройте заднюю крышку и проверьте ролики узла термозакрепления на
наличие замятой бумаги.

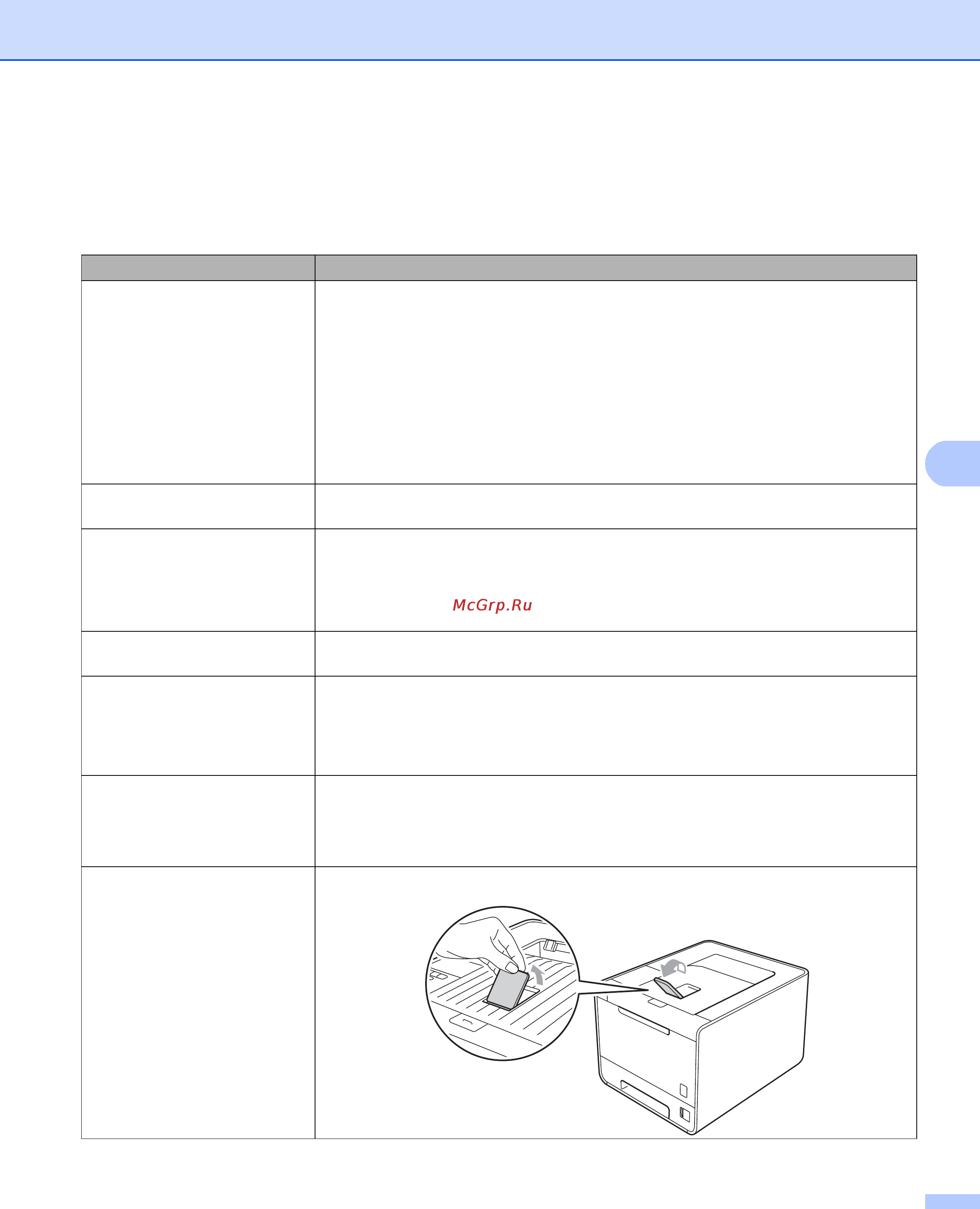

Бумага выпадает из верхней
части выходного лотка.
Поднимите откидную панель.
