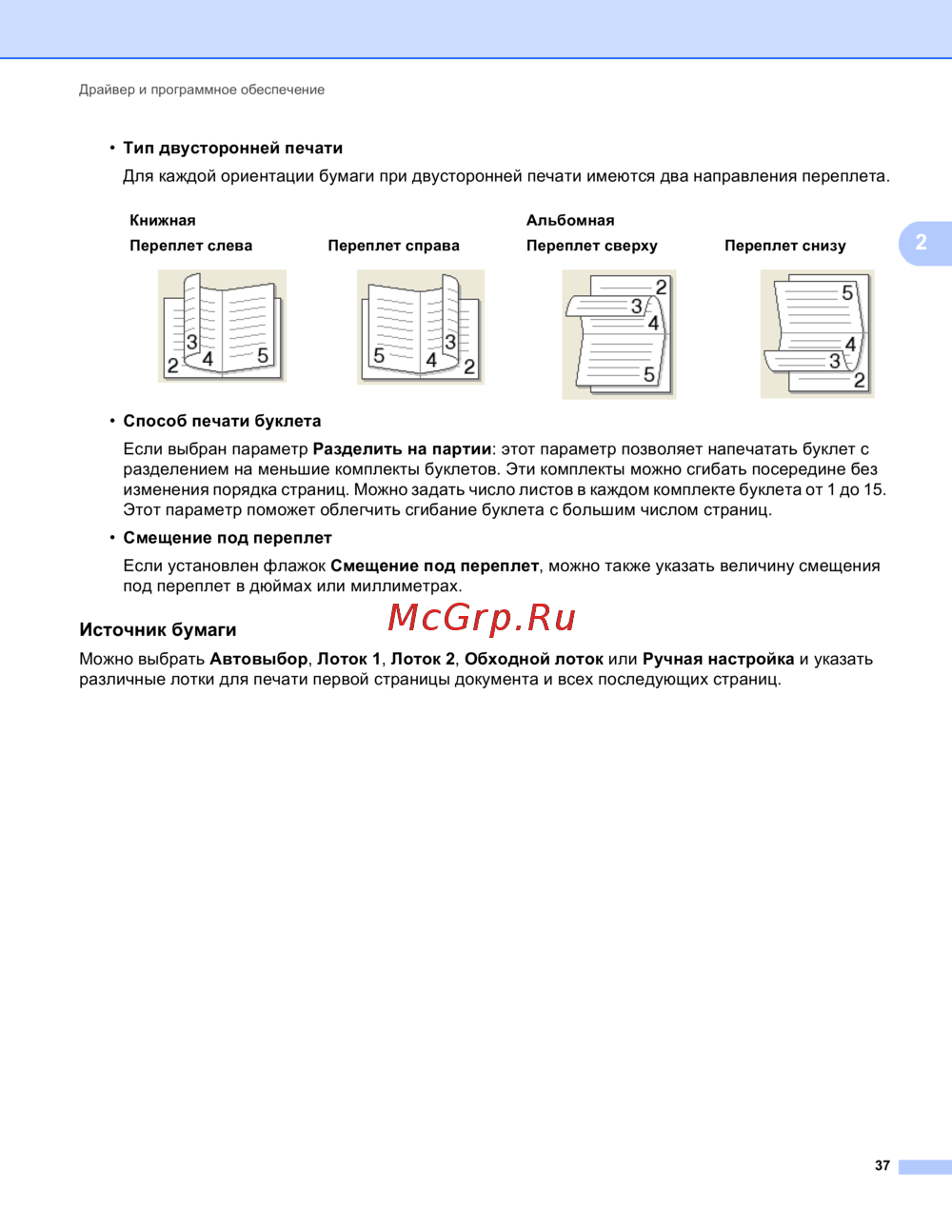

Драйвер и программное обеспечение
37
2
• Тип двусторонней печати
Для каждой ориентации бумаги при двусторонней печати имеются два направления переплета.
• Способ печати буклета
Если выбран параметр Разделить на партии: этот параметр позволяет напечатать буклет с
разделением на меньшие комплекты буклетов. Эти комплекты можно сгибать посередине без
изменения порядка страниц. Можно задать число листов в каждом комплекте буклета от 1 до 15.
Этот параметр поможет облегчить
сгибание буклета с большим числом страниц.
• Смещение под переплет
Если установлен флажок Смещение под переплет, можно также указать величину смещения
под переплет в дюймах или миллиметрах.
Источник бумаги 2
Можно выбрать Автовыбор, Лоток 1, Лоток 2, Обходной лоток или Ручная настройка и указать
различные лотки для печати первой страницы документа и всех последующих страниц.
Книжная Альбомная
Переплет слева
Переплет справа
Переплет сверху
Переплет снизу
