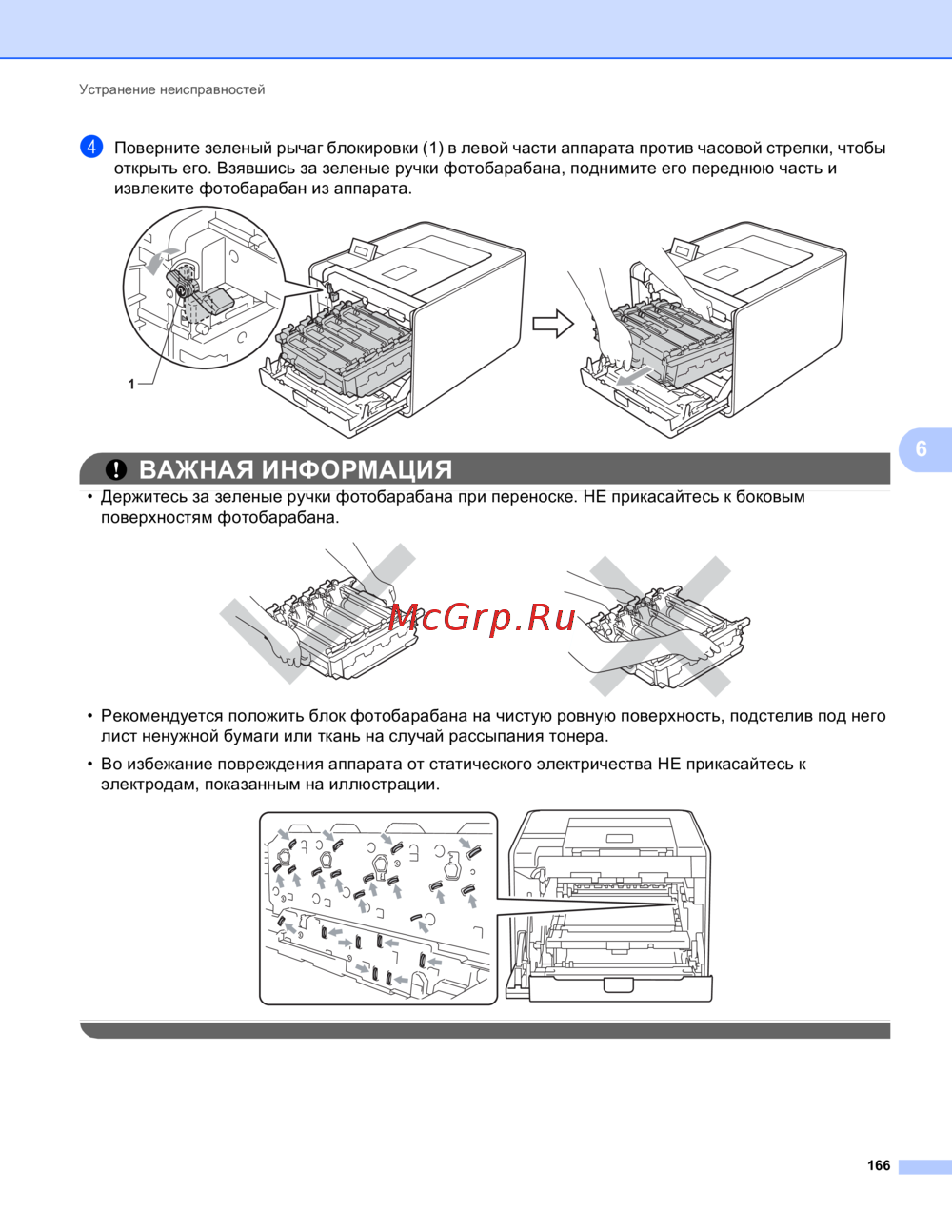

Устранение неисправностей
166
6

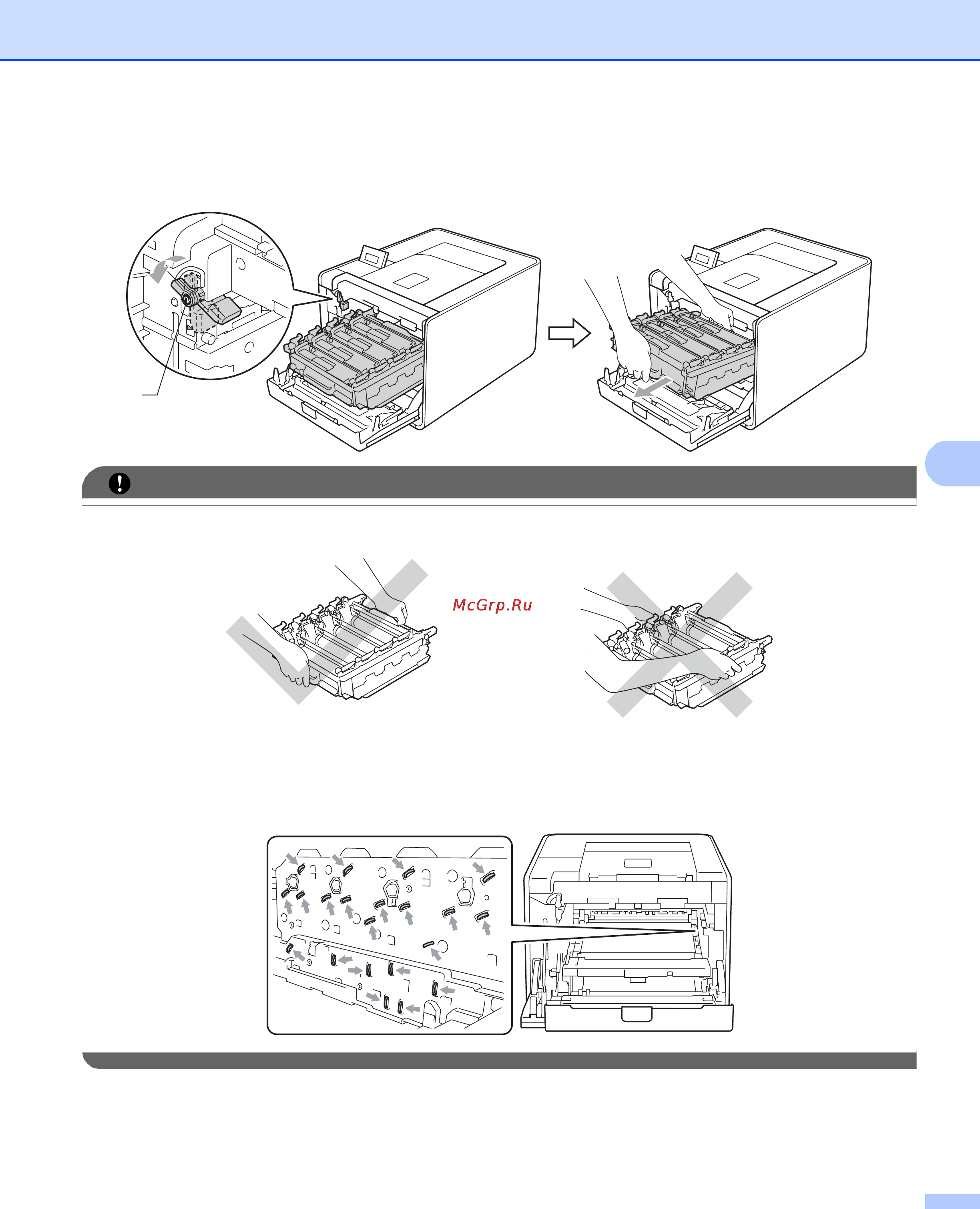

d Поверните зеленый рычаг блокировки (1) в левой части аппарата против часовой стрелки, чтобы
открыть его. Взявшись за зеленые ручки фотобарабана, поднимите его переднюю часть и
извлеките фотобарабан из аппарата.
ВАЖНАЯ ИНФОРМАЦИЯ
• Держитесь за зеленые ручки фотобарабана при переноске. НЕ прикасайтесь к боковым
поверхностям фотобарабана.
• Рекомендуется положить блок фотобарабана на чистую ровную поверхность, подстелив под него
лист ненужной бумаги или ткань на случай рассыпания тонера.
• Во избежание повреждения аппарата от статического электричества НЕ прикасайтесь к
электродам, показанным на иллюстрации.
1
