Регулярное техническое обслуживание
111
5
После замены обнулите счетчик фотобарабана, следуя инструкции, прилагаемой к новому
фотобарабану.
Сообщение “Останов фотобарабана” 5
Фотобар.останов.
Качество печати не гарантируется. Установите новый фотобарабан. Рекомендуется установить
оригинальный фотобарабан Brother.
После замены обнулите счетчик фотобарабана, следуя инструкции, прилагаемой к новому
фотобарабану.
Замена фотобарабана 5
Перед заменой фотобарабана см. Перед заменой расходных материалов на стр.101.

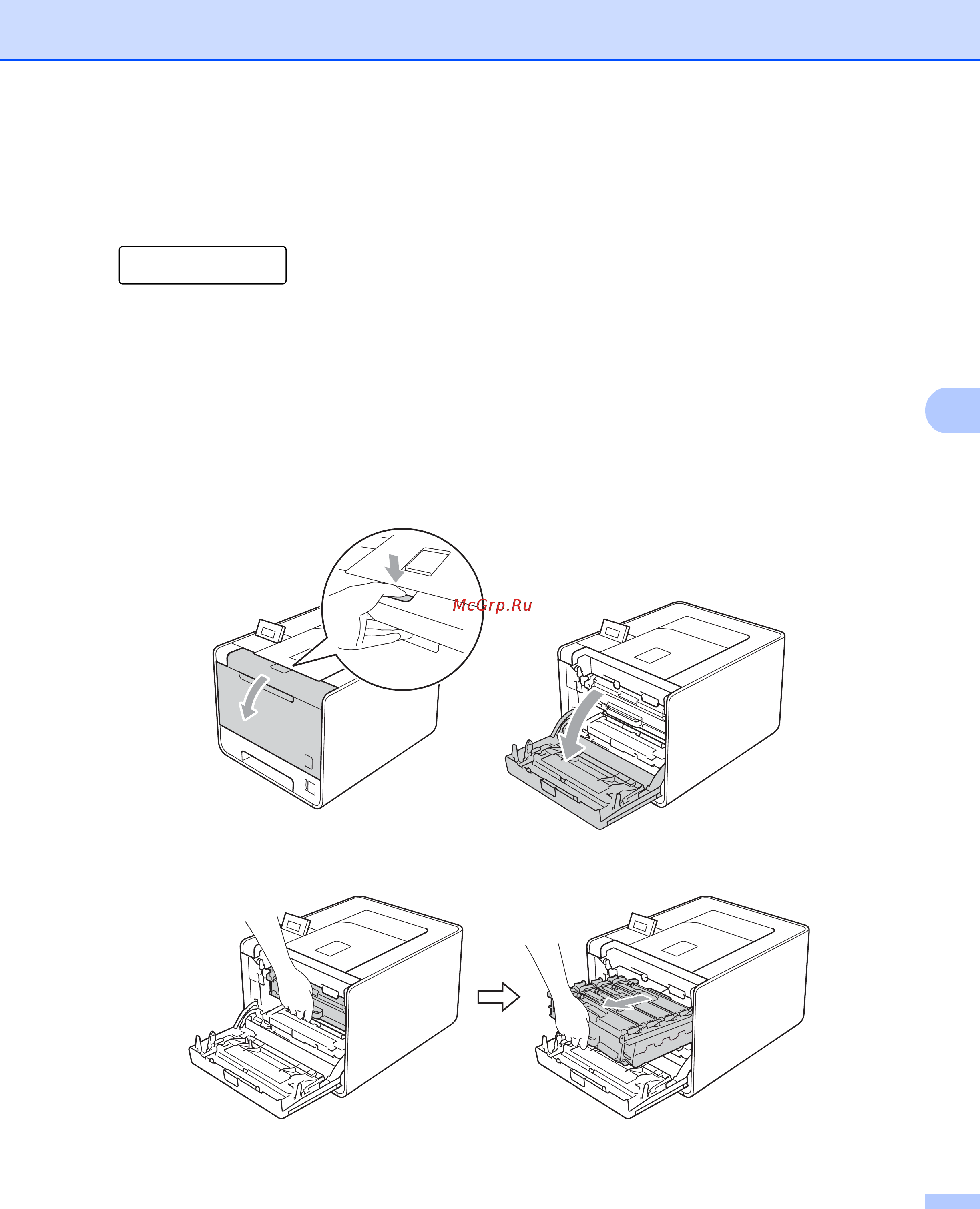

a Убедитесь в том, что аппарат включен. Нажмите кнопку освобождения передней крышки и
откройте крышку.
b Возьмитесь за зеленую ручку фотобарабана. Тяните фотобарабан за ручку, пока он не
остановится.
