Регулярное техническое обслуживание
148
5

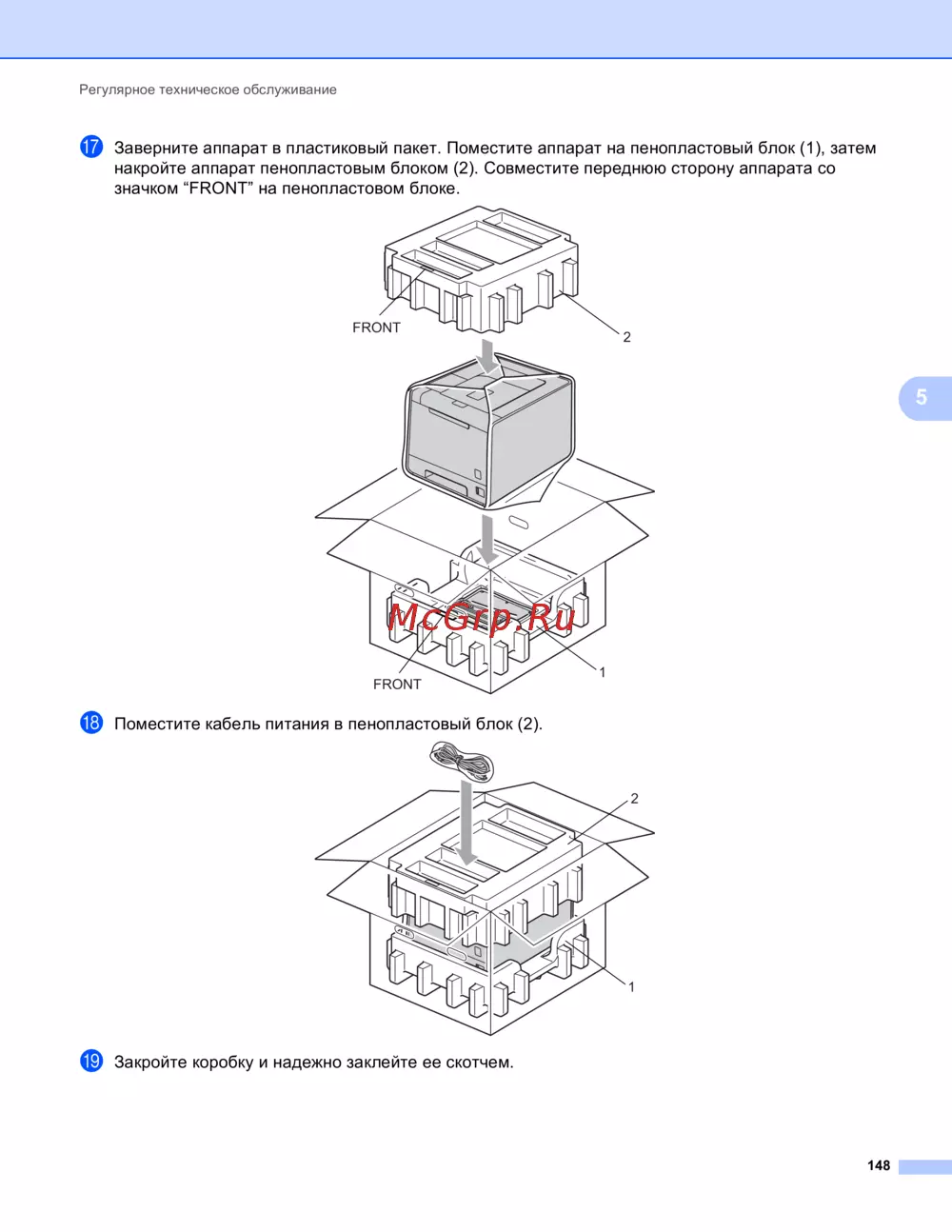

q Заверните аппарат в пластиковый пакет. Поместите аппарат на пенопластовый блок (1), затем
накройте аппарат пенопластовым блоком (2). Совместите переднюю сторону аппарата со
значком “FRONT” на пенопластовом блоке.
r Поместите кабель питания в пенопластовый блок (2).
s Закройте коробку и надежно заклейте ее скотчем.
FRONT
FRONT
2
1
2
1
