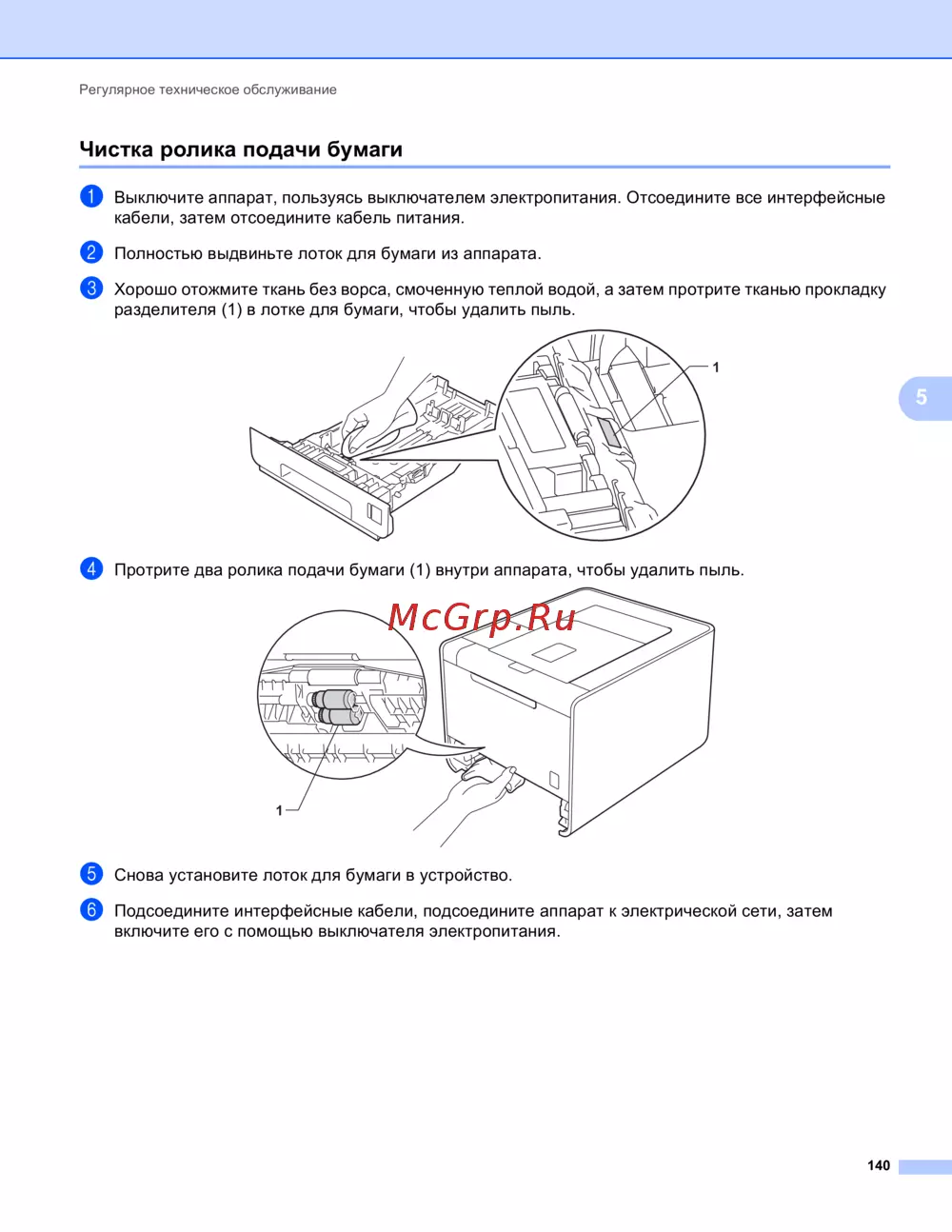

Регулярное техническое обслуживание
140
5
Чистка ролика подачи бумаги 5
a Выключите аппарат, пользуясь выключателем электропитания. Отсоедините все интерфейсные
кабели, затем отсоедините кабель питания.
b Полностью выдвиньте лоток для бумаги из аппарата.

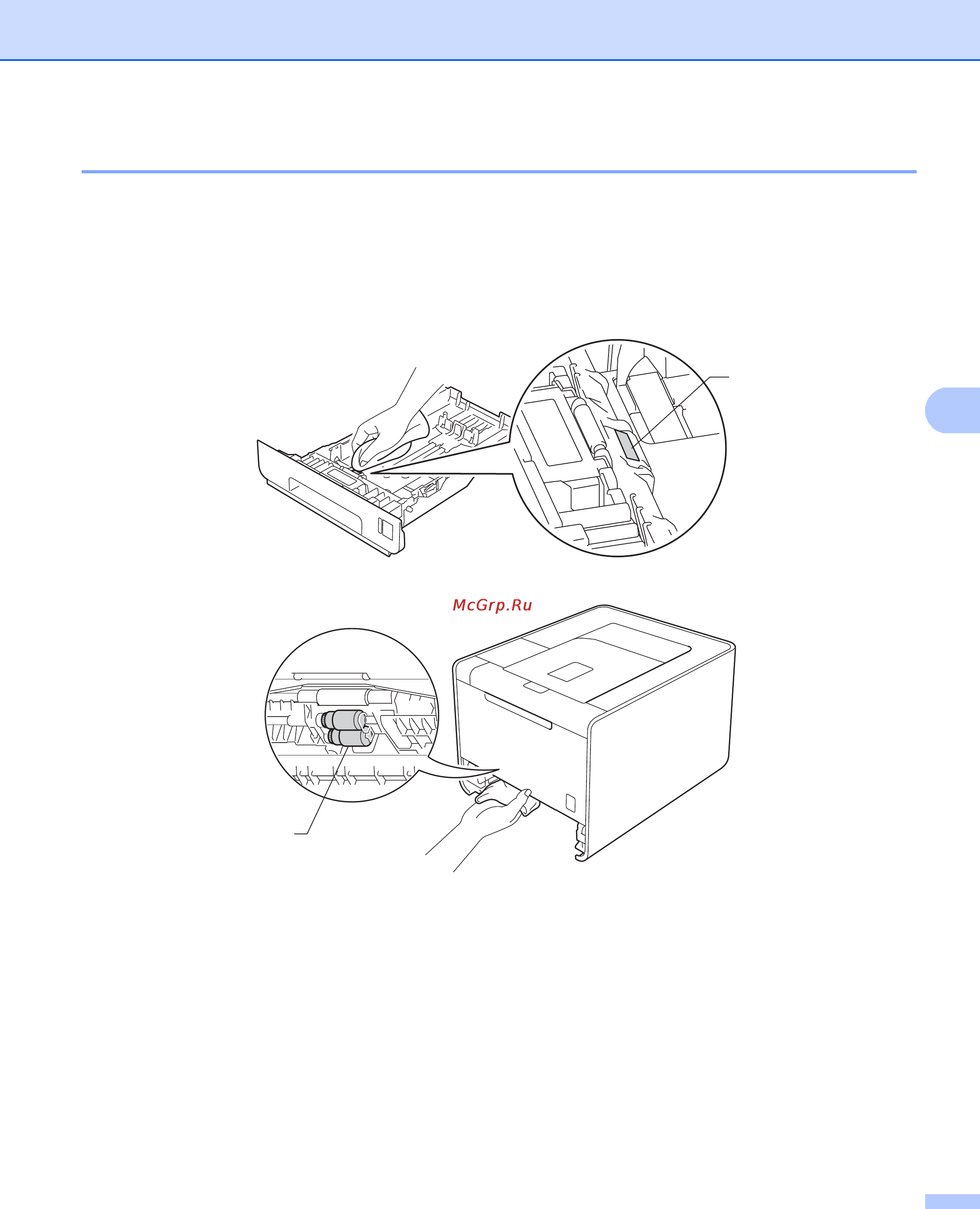

c Хорошо отожмите ткань без ворса, смоченную теплой водой, а затем протрите тканью прокладку
разделителя (1) в лотке для бумаги, чтобы удалить пыль.
d Протрите два ролика подачи бумаги (1) внутри аппарата, чтобы удалить пыль.
e Снова установите лоток для бумаги в устройство.
f Подсоедините интерфейсные кабели, подсоедините аппарат к электрической сети, затем
включите его с помощью выключателя электропитания.
