Brother HL-4570CDW [131/214] Очистка внутренних частей аппарата
![Brother HL-4570CDW [131/214] Очистка внутренних частей аппарата](/views2/1025228/page131/bg83.png)
Регулярное техническое обслуживание
126
5

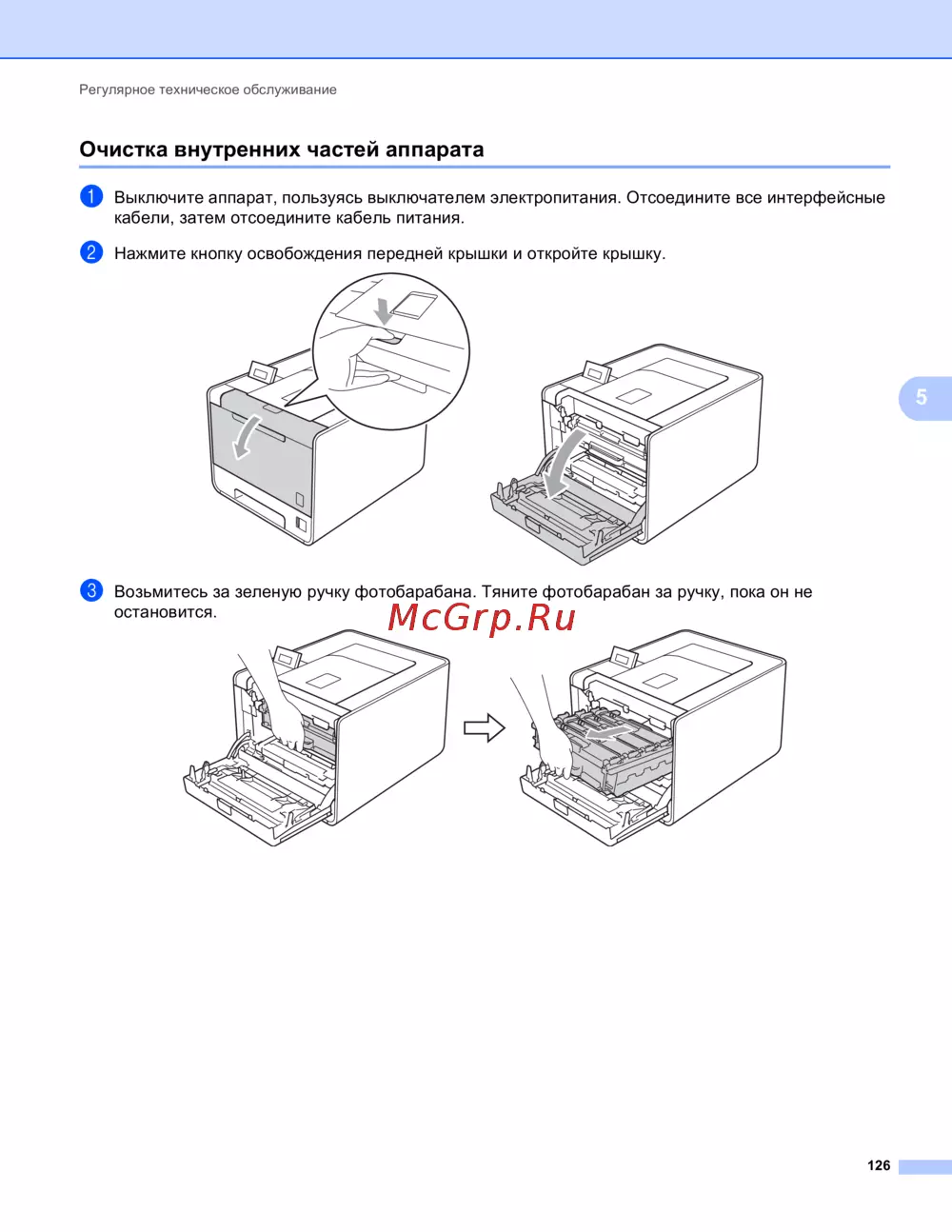

Очистка внутренних частей аппарата 5
a Выключите аппарат, пользуясь выключателем электропитания. Отсоедините все интерфейсные
кабели, затем отсоедините кабель питания.

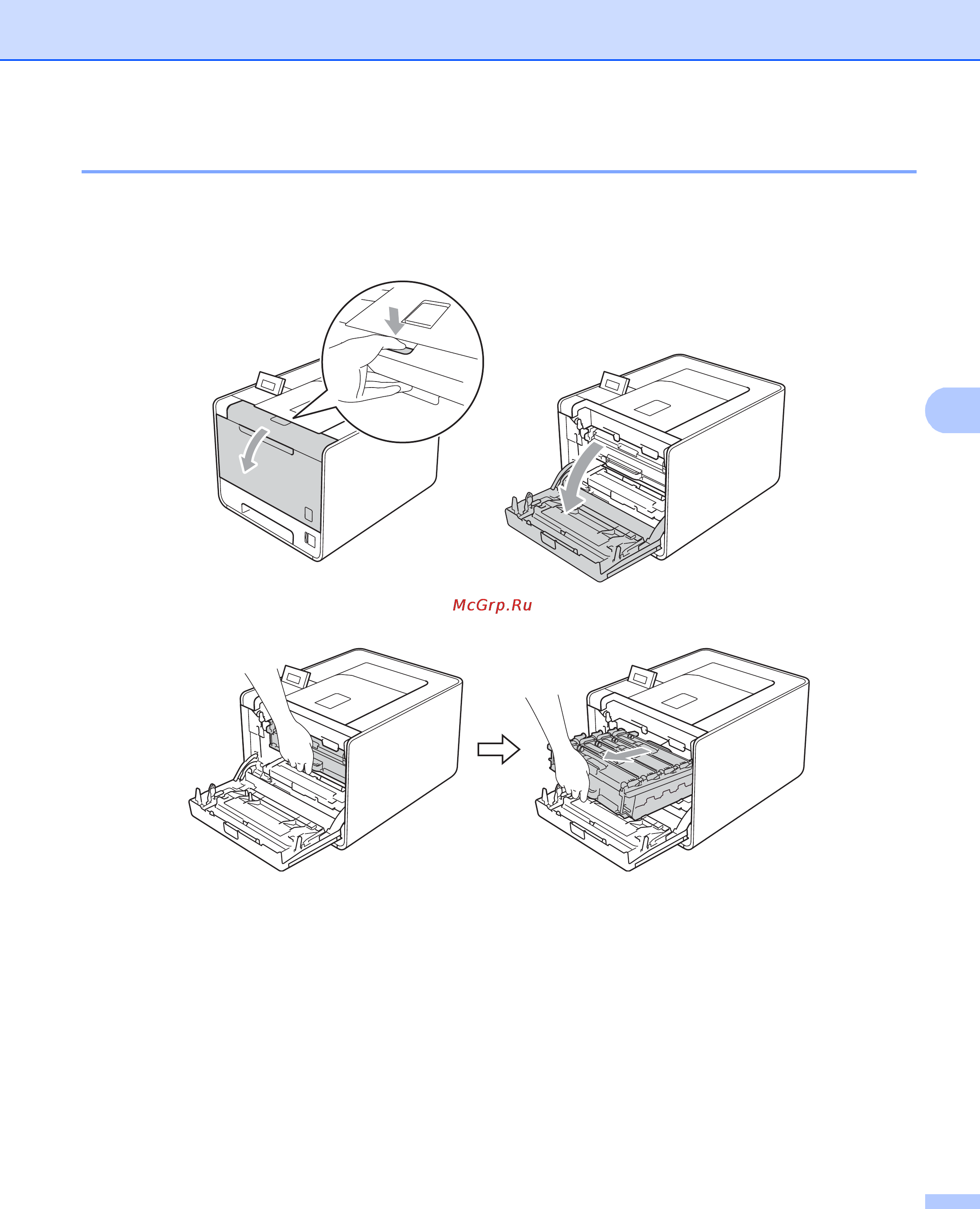

b Нажмите кнопку освобождения передней крышки и откройте крышку.
c Возьмитесь за зеленую ручку фотобарабана. Тяните фотобарабан за ручку, пока он не
остановится.
