Brother HL-4570CDW [73/214] Панель управления
![Brother HL-4570CDW [73/214] Панель управления](/views2/1025228/page73/bg49.png)
68
3
3
Панель управления 3
Данный аппарат оборудован одним жидкокристаллическим дисплеем (ЖКД) с подсветкой, семью
кнопками и двумя светодиодными индикаторами на панели управления. ЖКД имеет две строки по 16
символов и поддерживает подъем в вертикальное положение. Угол наклона ЖКД можно изменить,
подняв или опустив его.

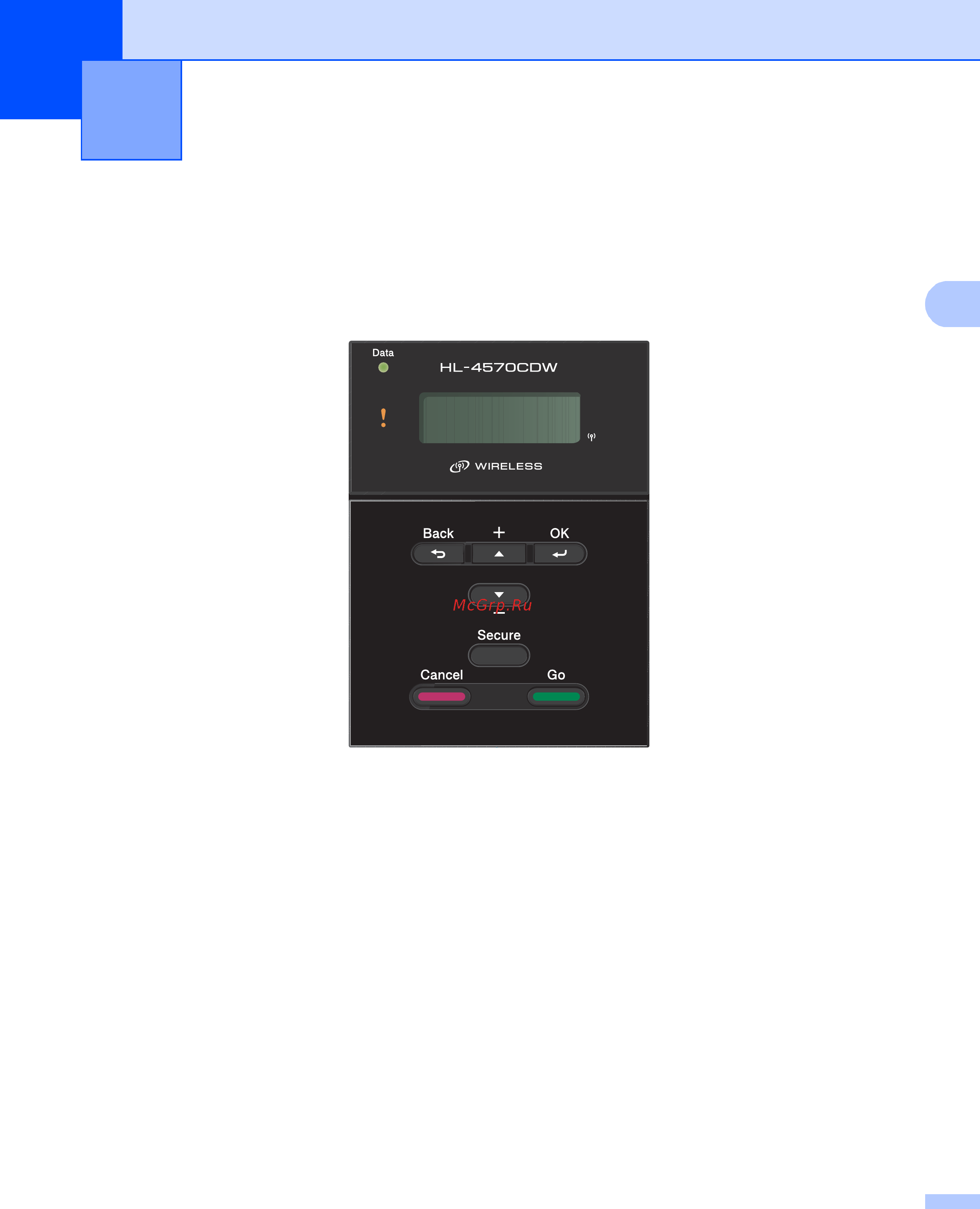

На иллюстрации изображен аппарат HL-4570CDW.
Панель управления 3
