Устранение неисправностей
165
6

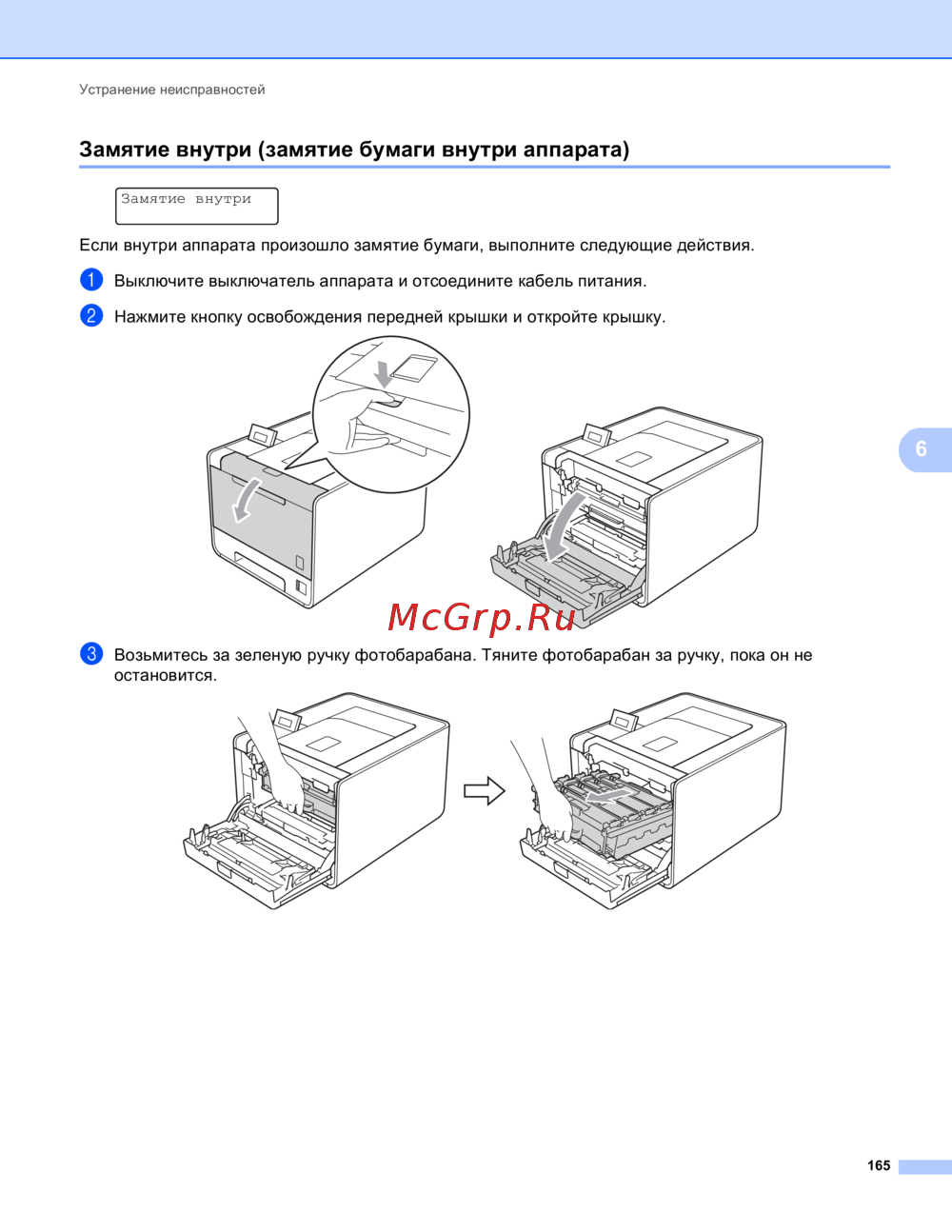

Замятие внутри (замятие бумаги внутри аппарата) 6
Замятие внутри
Если внутри аппарата произошло замятие бумаги, выполните следующие действия.
a Выключите выключатель аппарата и отсоедините кабель питания.
b Нажмите кнопку освобождения передней крышки и откройте крышку.
c Возьмитесь за зеленую ручку фотобарабана. Тяните фотобарабан за ручку, пока он не
остановится.
