Регулярное техническое обслуживание
115
5
Ленточный картридж 5
Название модели: BU-300CL
С помощью нового ленточного картриджа можно напечатать приблизительно 50000 односторонних
страниц формата A4 или Letter.
Сообщение «Заканчивается ресурс ленточного картриджа» 5
Закан.лент.карт.
Если на ЖКД отображается сообщение Закан.лент.карт., это означает, что ресурс ленточного
картриджа подходит к концу. Заранее приобретите новый ленточный картридж на случай появления
сообщения Замен.лент.карт..
Сообщение «Замените ленточный картридж» 5
При отображении на ЖКД следующего сообщения необходимо заменить ленточный картридж.
Замен.лент.карт.
ВАЖНАЯ ИНФОРМАЦИЯ
При повреждении в результате неправильного обращения с ленточным картриджем гарантия
может быть аннулирована.
Замена ленточного картриджа 5
Перед заменой ленточного картриджа см. Перед заменой расходных материалов на стр.101.

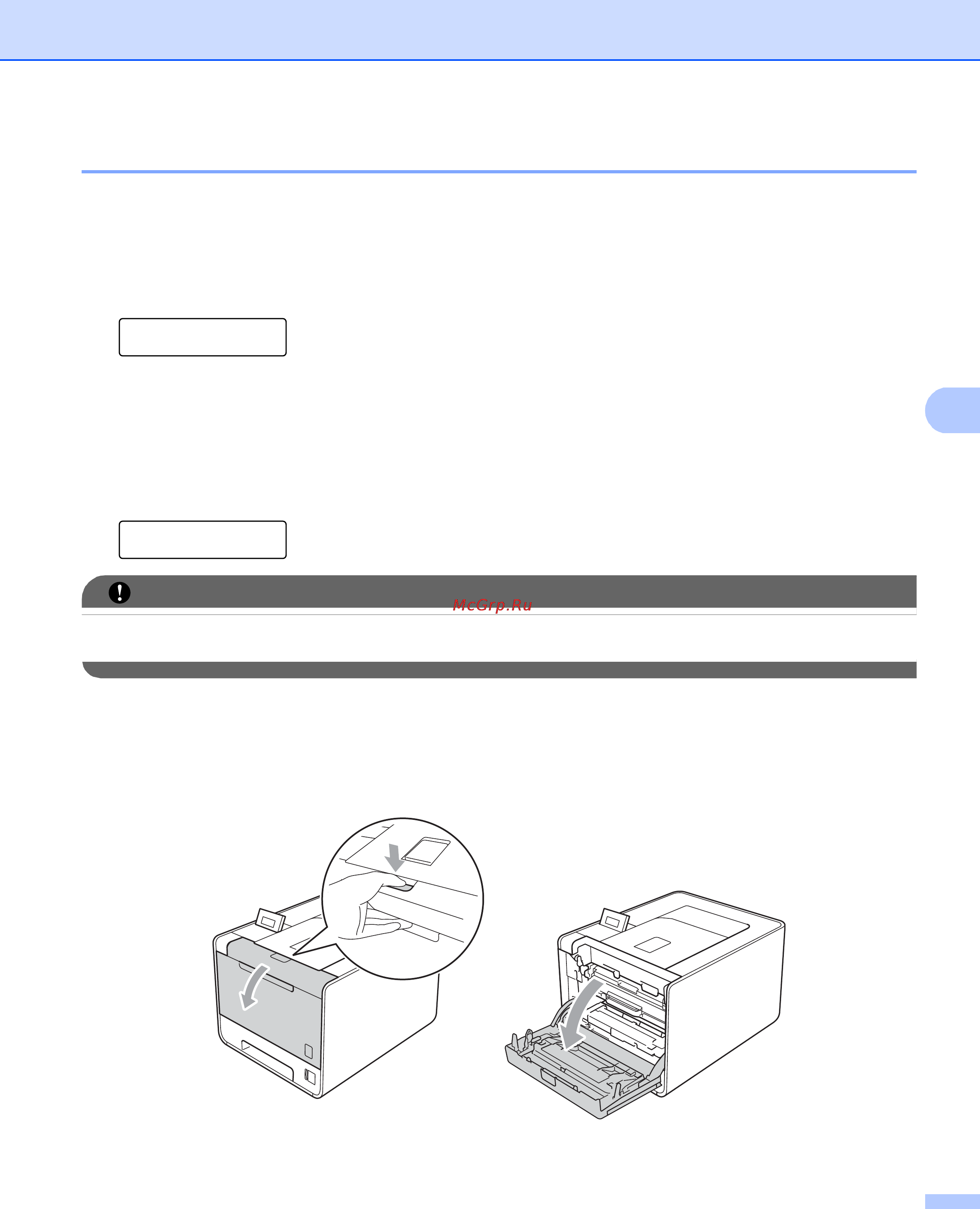

a Убедитесь в том, что аппарат включен. Нажмите кнопку освобождения передней крышки и
откройте крышку.
