Регулярное техническое обслуживание
114
5

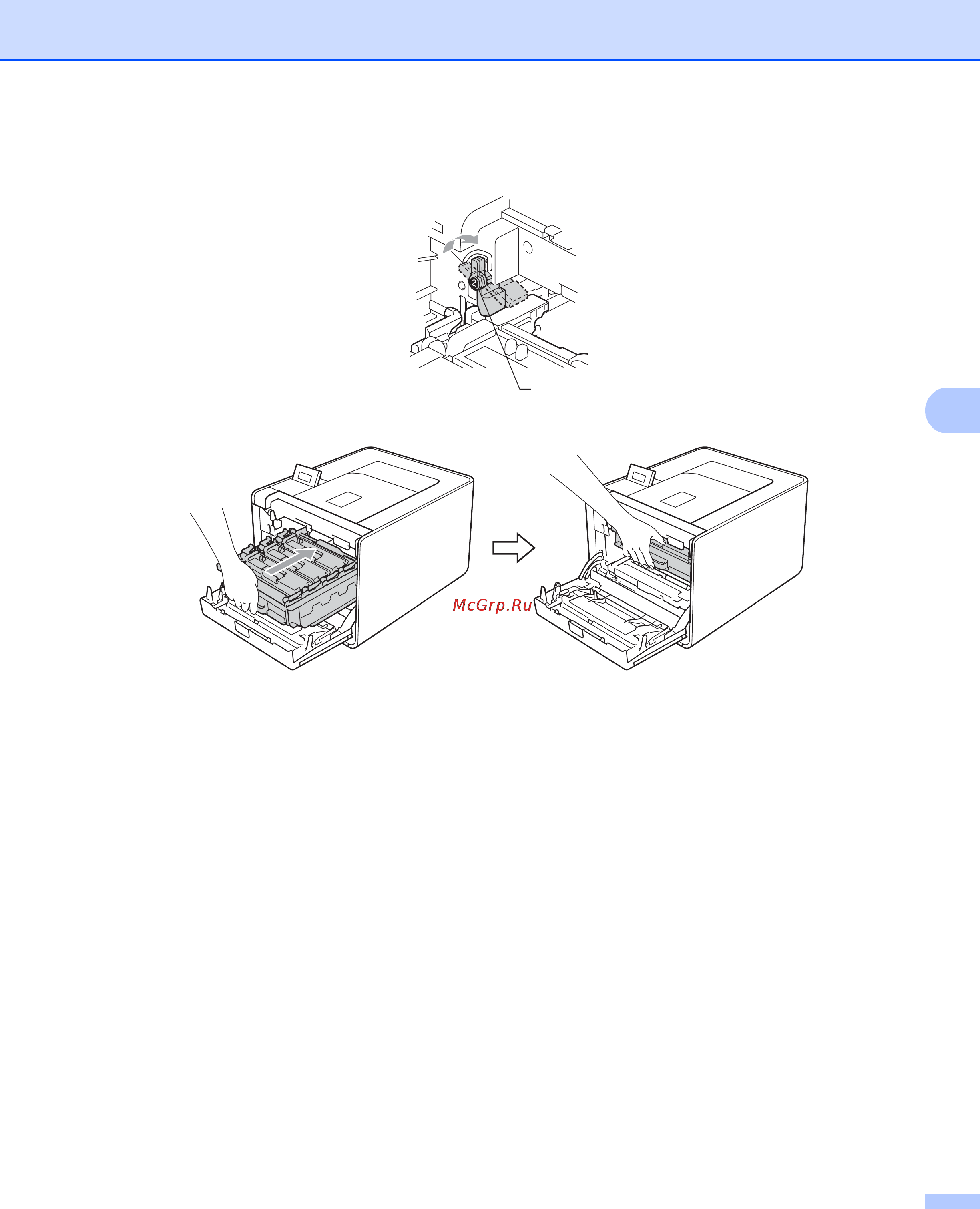

i Поверните зеленый рычаг блокировки по часовой стрелке (1), чтобы установить его в закрытое
положение.
j Вставьте фотобарабан до упора.
k Закройте переднюю крышку аппарата.
При замене фотобарабана на новый необходимо сбросить показания счетчика, выполнив указанные
ниже действия.
a С помощью + или - выберите Инф. об уст-ве. Нажмите кнопку OK.
b С помощью + или - выберите Обнул.счёт.рес.. Нажмите кнопку OK.
c Нажмите клавишу +, чтобы выбрать Фотобарабан. Нажмите кнопку OK.
d Нажмите кнопку +, чтобы обнулить счетчик фотобарабана.
