Регулярное техническое обслуживание
113
5

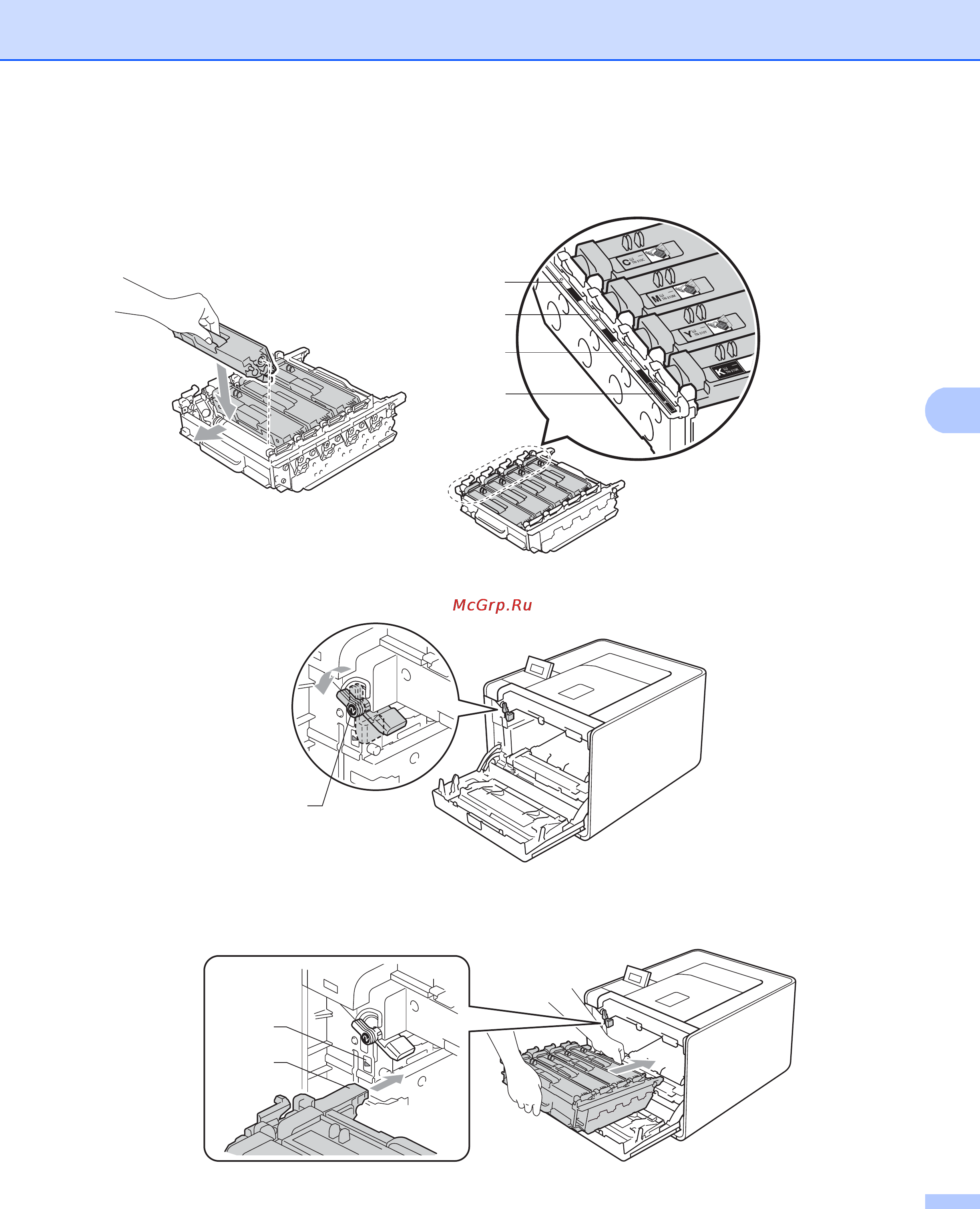

f Затем, взявшись за ручку тонер-картриджа, задвиньте его в секцию фотобарабана
соответствующего цвета до щелчка.
g Убедитесь, что зеленый рычаг блокировки (1) находится в открытом положении, как показано на
рисунке.
h Совместите направляющие края (2) фотобарабана с отметками c (1) с обеих сторон аппарата, а
затем вставьте фотобарабан в аппарат до упора, пока он не остановится рядом с зеленым
рычагом блокировки.
C - голубой
M - пурпурный
Y - желтый
K - черный
C
M
Y
K
1
1
2
