Регулярное техническое обслуживание
112
5

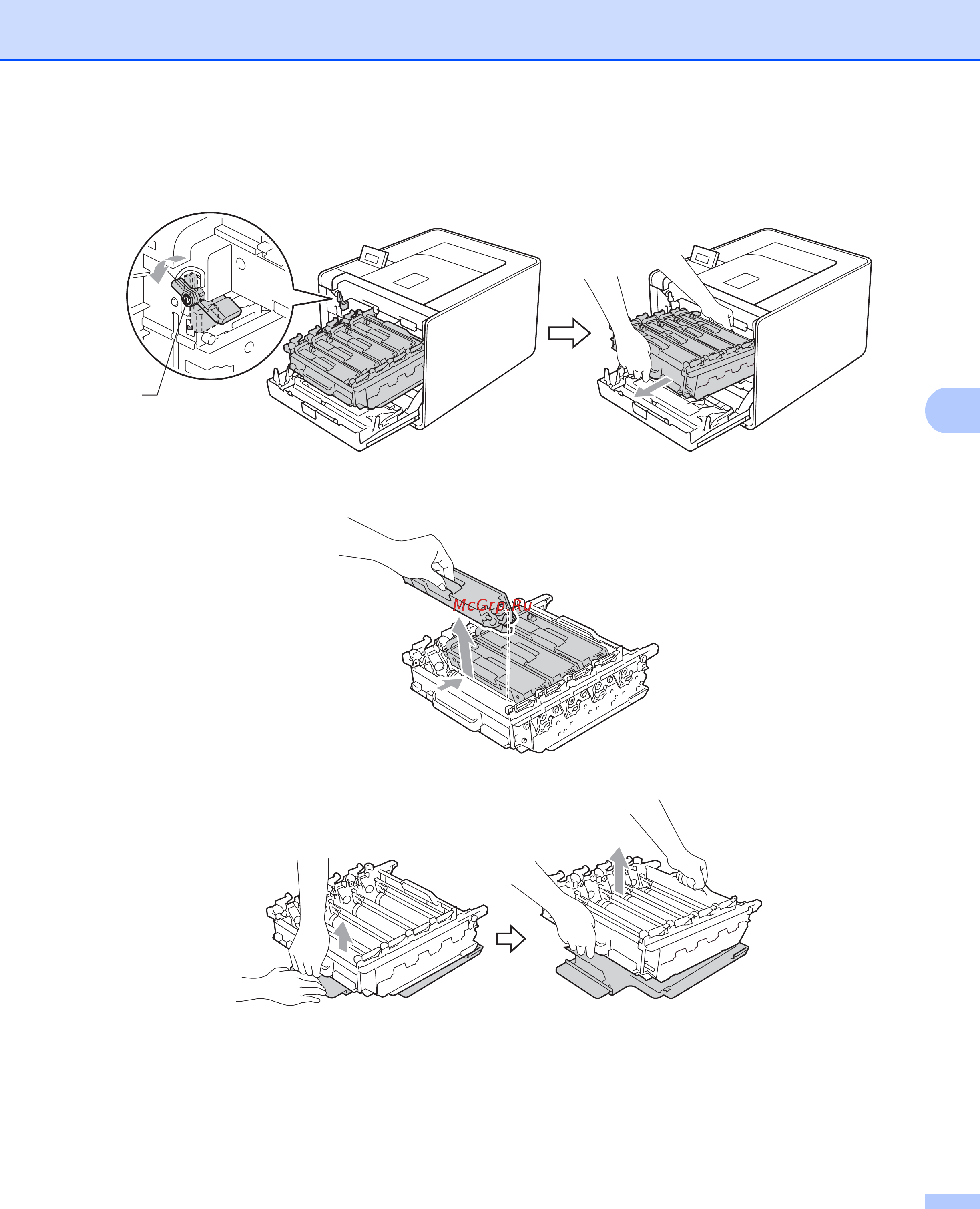

c Поверните зеленый рычаг блокировки (1) в левой части аппарата против часовой стрелки, чтобы
открыть его. Взявшись за зеленые ручки фотобарабана, поднимите его переднюю часть и
извлеките фотобарабан из аппарата.
d Держа ручку тонер-картриджа, слегка нажмите на нее, чтобы освободить тонер-картридж. Затем
извлеките его из фотобарабана. Повторите эту процедуру для всех тонер-картриджей.
e Распакуйте новый фотобарабан и снимите защитную крышку.
1
