Регулярное техническое обслуживание
137
5

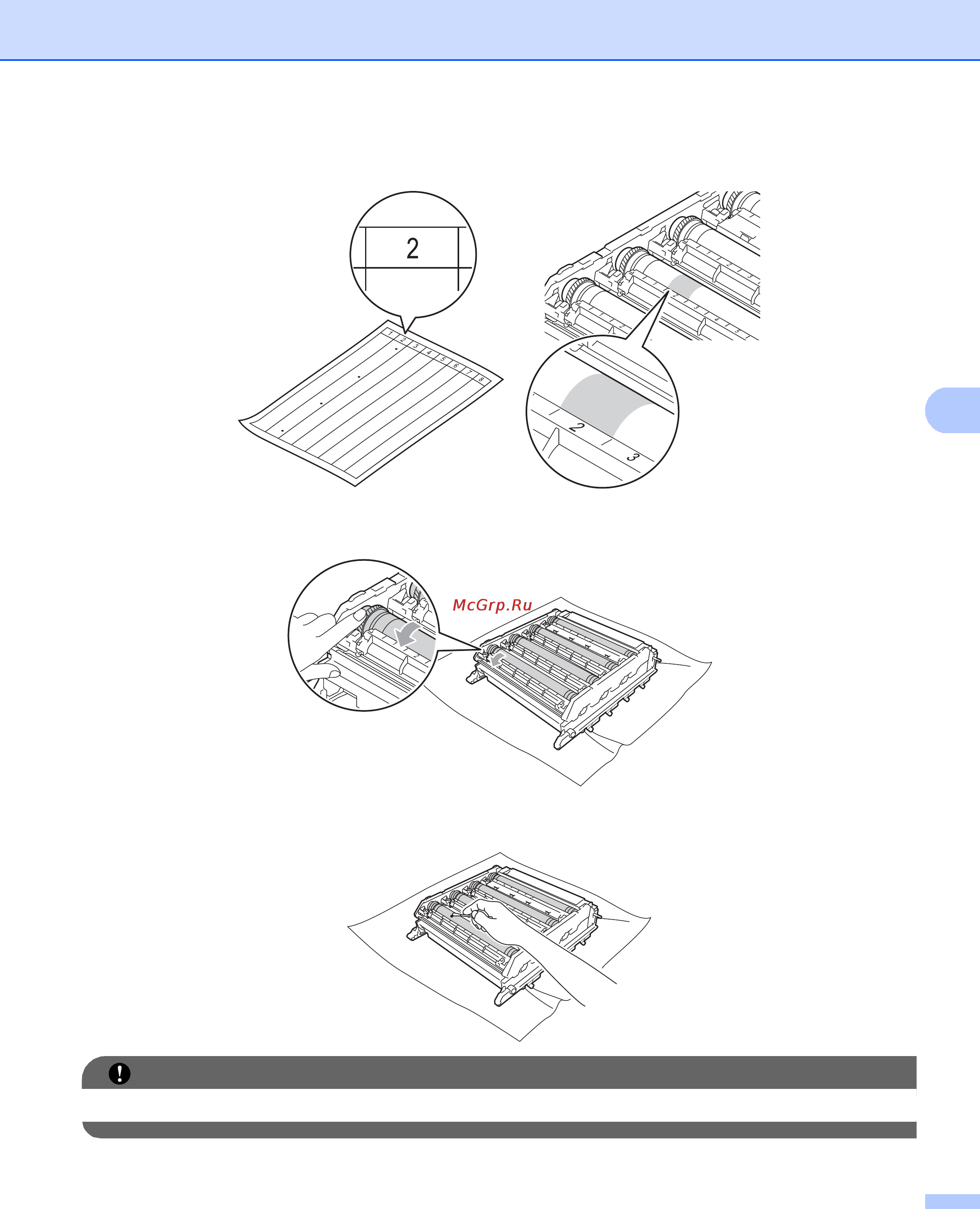

k Проверьте подозрительную область соответствующего цветного фотобарабана, используя числа
рядом с фотобарабанами, которые соответствуют номерам столбцов.
l Рукой поворачивайте на себя шестеренку фотобарабана, глядя на поверхность подозрительной
области.
m Найдя на поверхности фотобарабана загрязнение, соответствующее листу проверки точек
барабана, аккуратно удалите загрязнение с поверхности фотобарабана ватной палочкой.
ВАЖНАЯ ИНФОРМАЦИЯ
НЕ очищайте поверхность фоточувствительного барабана острым предметом.
