Регулярное техническое обслуживание
136
5

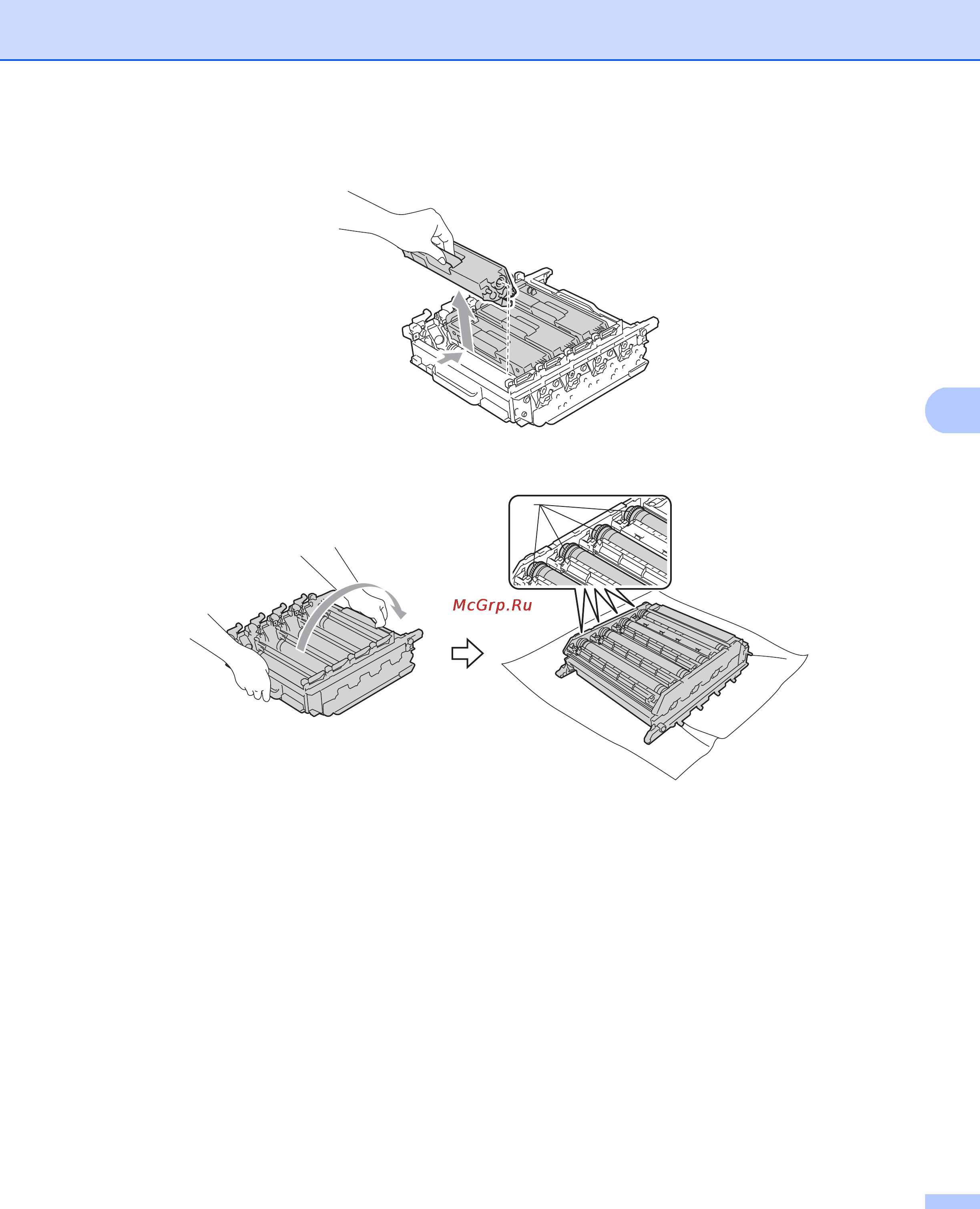

h Держа ручку тонер-картриджа, слегка нажмите на нее, чтобы освободить тонер-картридж. Затем
извлеките его из фотобарабана. Повторите эту процедуру для всех тонер-картриджей.
i Переверните фотобарабан, удерживая его за зеленые ручки. Шестеренки (1) фотобарабана
должны быть расположены слева.
j Проверьте следующую информацию на листе проверки точек барабана.
Проблема цветных точек: цвет напечатанных точек соответствует цвету фотобарабана,
который следует очистить.
Расположение точек: на листе имеется восемь пронумерованных столбцов. Номер столбца с
напечатанной точкой используется для нахождения расположения точки на фотобарабане.
