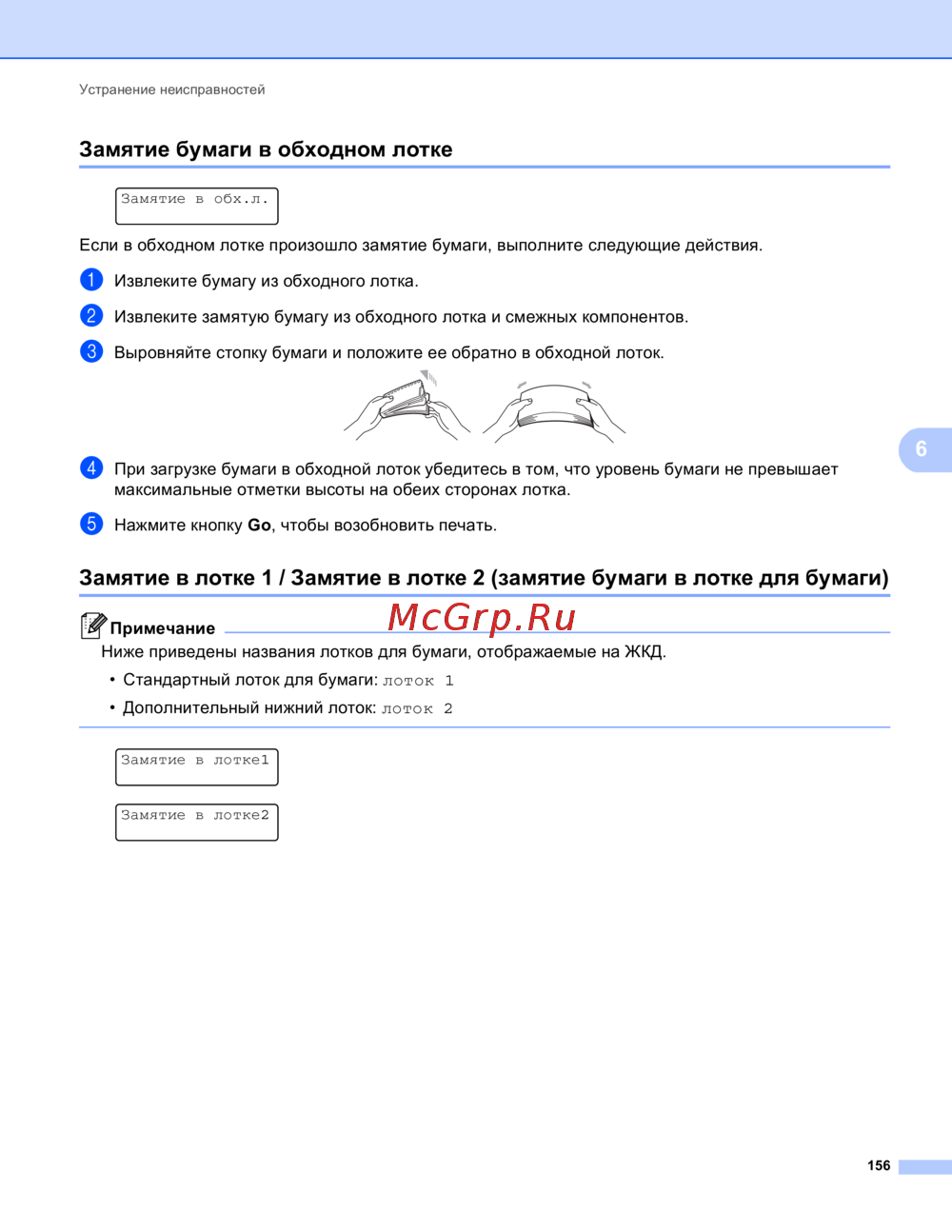

Brother HL-4570CDW [161/214] Замятие бумаги в обходном лотке
![Brother HL-4570CDW [161/214] Замятие бумаги в обходном лотке](/views2/1025228/page161/bga1.png)
Устранение неисправностей
156
6
Замятие бумаги в обходном лотке 6
Замятие в обх.л.
Если в обходном лотке произошло замятие бумаги, выполните следующие действия.
a Извлеките бумагу из обходного лотка.
b Извлеките замятую бумагу из обходного лотка и смежных компонентов.
c Выровняйте стопку бумаги и положите ее обратно в обходной лоток.
d При загрузке бумаги в обходной лоток убедитесь в том, что уровень бумаги не превышает
максимальные отметки высоты на обеих сторонах лотка.
e Нажмите кнопку Go, чтобы возобновить печать.
Замятие в лотке 1 / Замятие в лотке 2 (замятие бумаги в лотке для бумаги)6
Примечание
Ниже приведены названия лотков для бумаги, отображаемые на ЖКД.
• Стандартный лоток для бумаги: лоток 1
• Дополнительный нижний лоток: лоток 2
Замятие в лотке1
Замятие в лотке2
