Регулярное техническое обслуживание
105
5
Замена тонер-картриджа 5

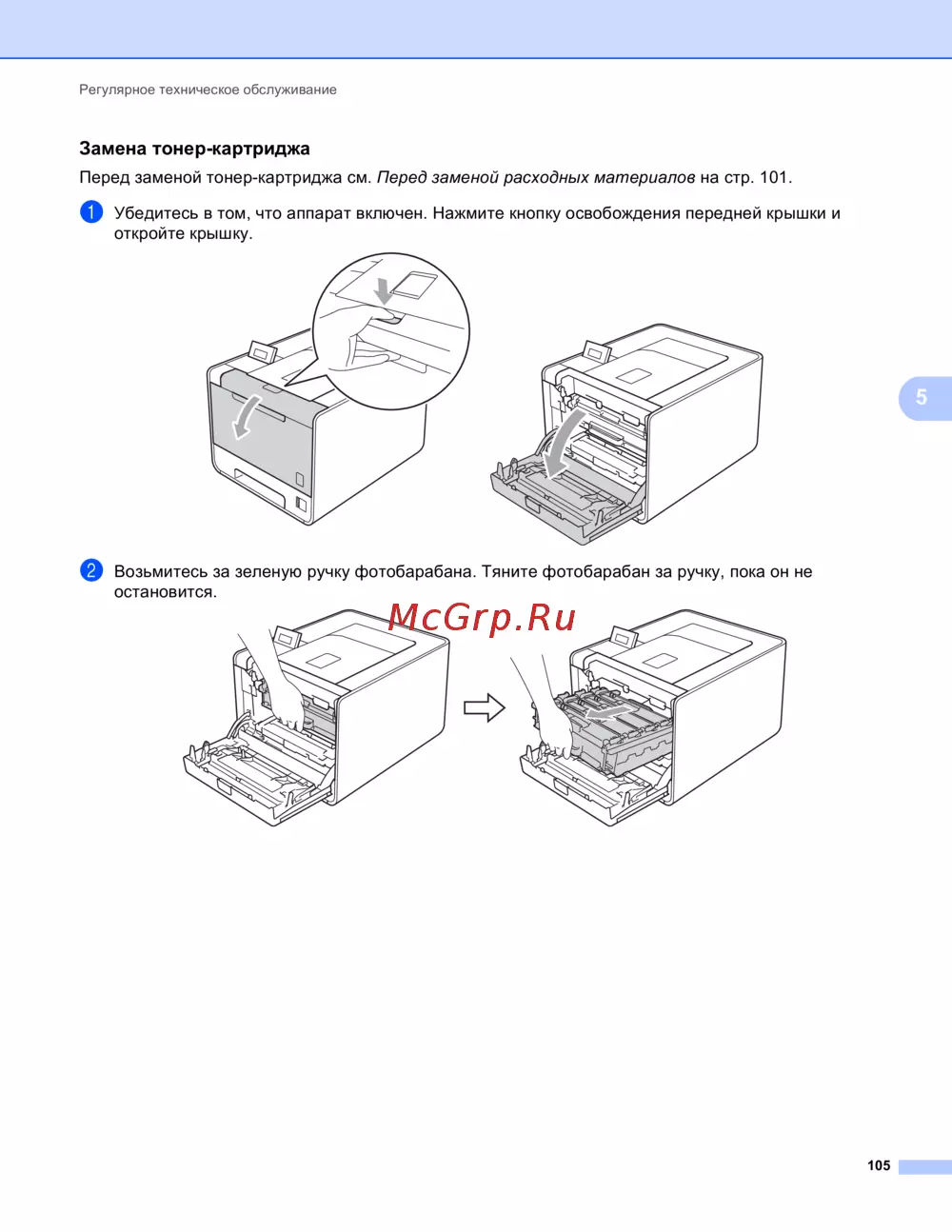

Перед заменой тонер-картриджа см. Перед заменой расходных материалов на стр.101.

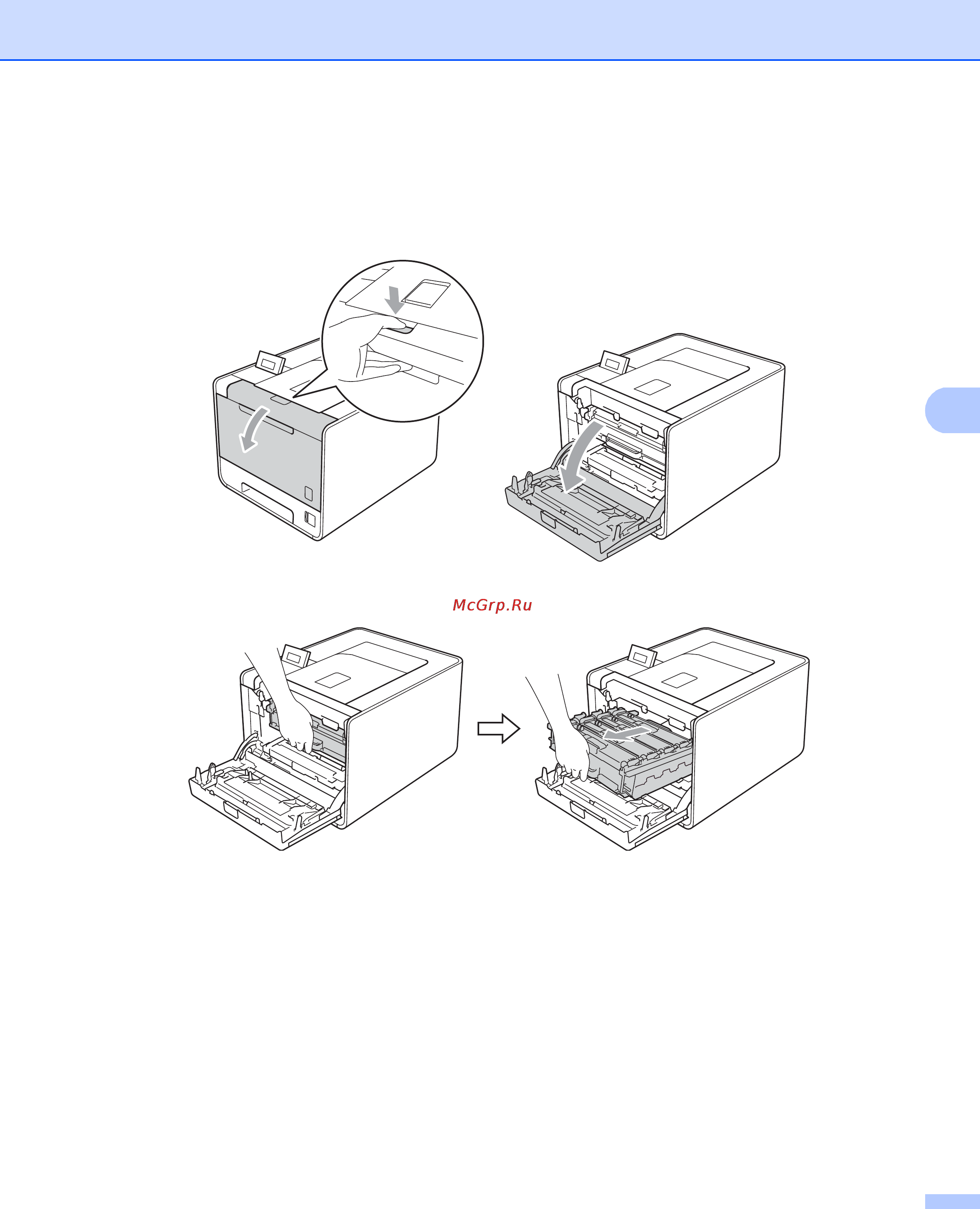

a Убедитесь в том, что аппарат включен. Нажмите кнопку освобождения передней крышки и
откройте крышку.
b Возьмитесь за зеленую ручку фотобарабана. Тяните фотобарабан за ручку, пока он не
остановится.
