Регулярное техническое обслуживание
106
5

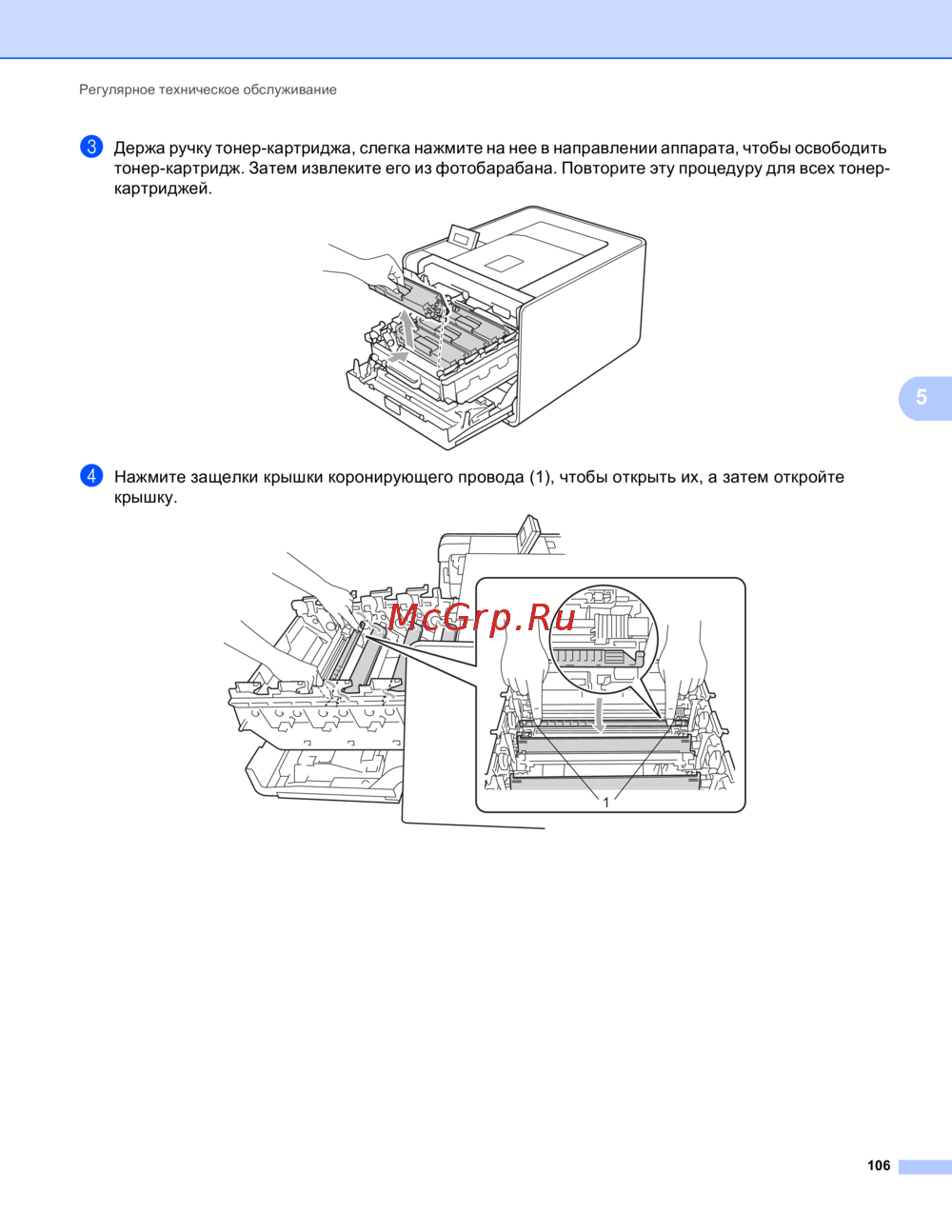

c Держа ручку тонер-картриджа, слегка нажмите на нее в направлении аппарата, чтобы освободить
тонер-картридж. Затем извлеките его из фотобарабана. Повторите эту процедуру для всех тонер-
картриджей.
d Нажмите защелки крышки коронирующего провода (1), чтобы открыть их, а затем откройте
крышку.
1
