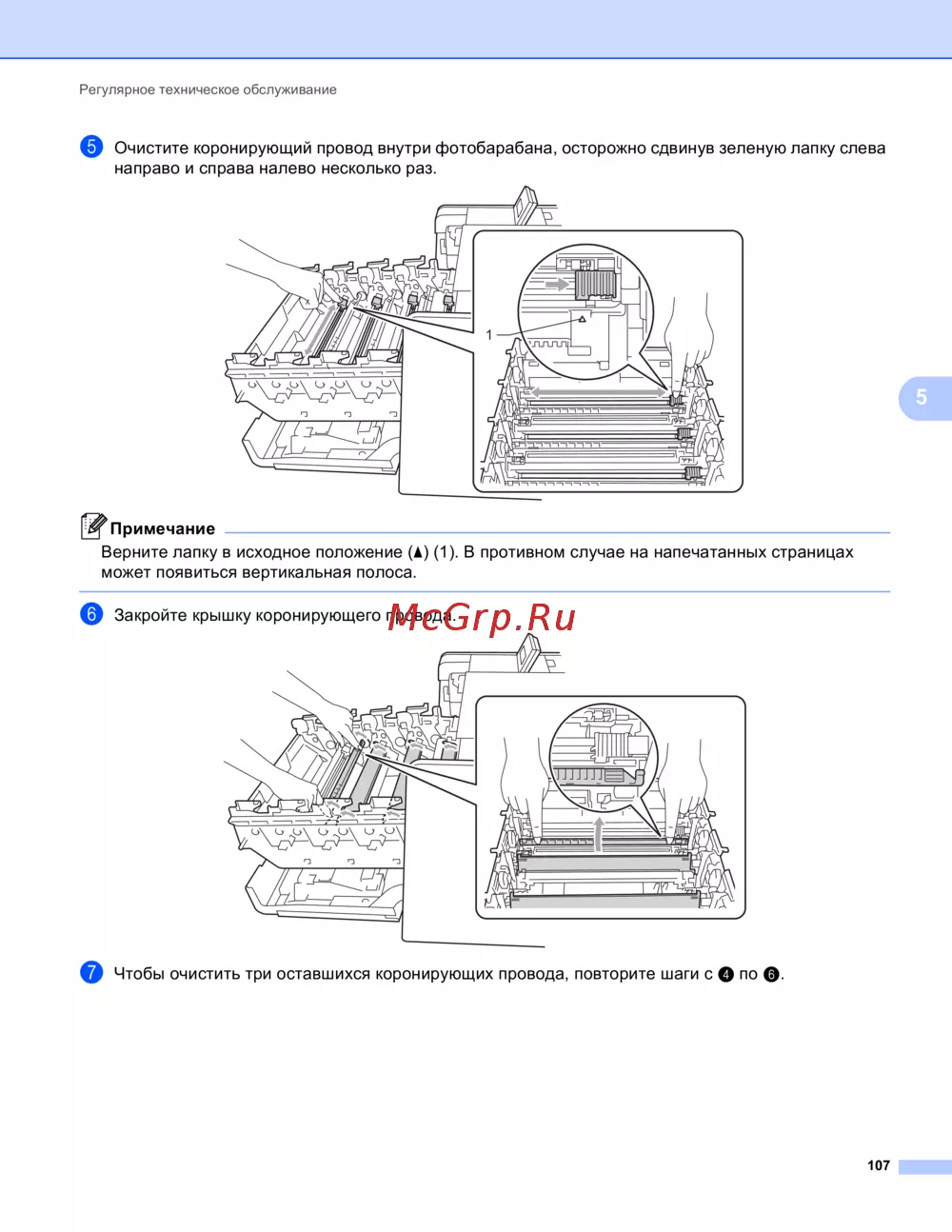

Регулярное техническое обслуживание
107
5

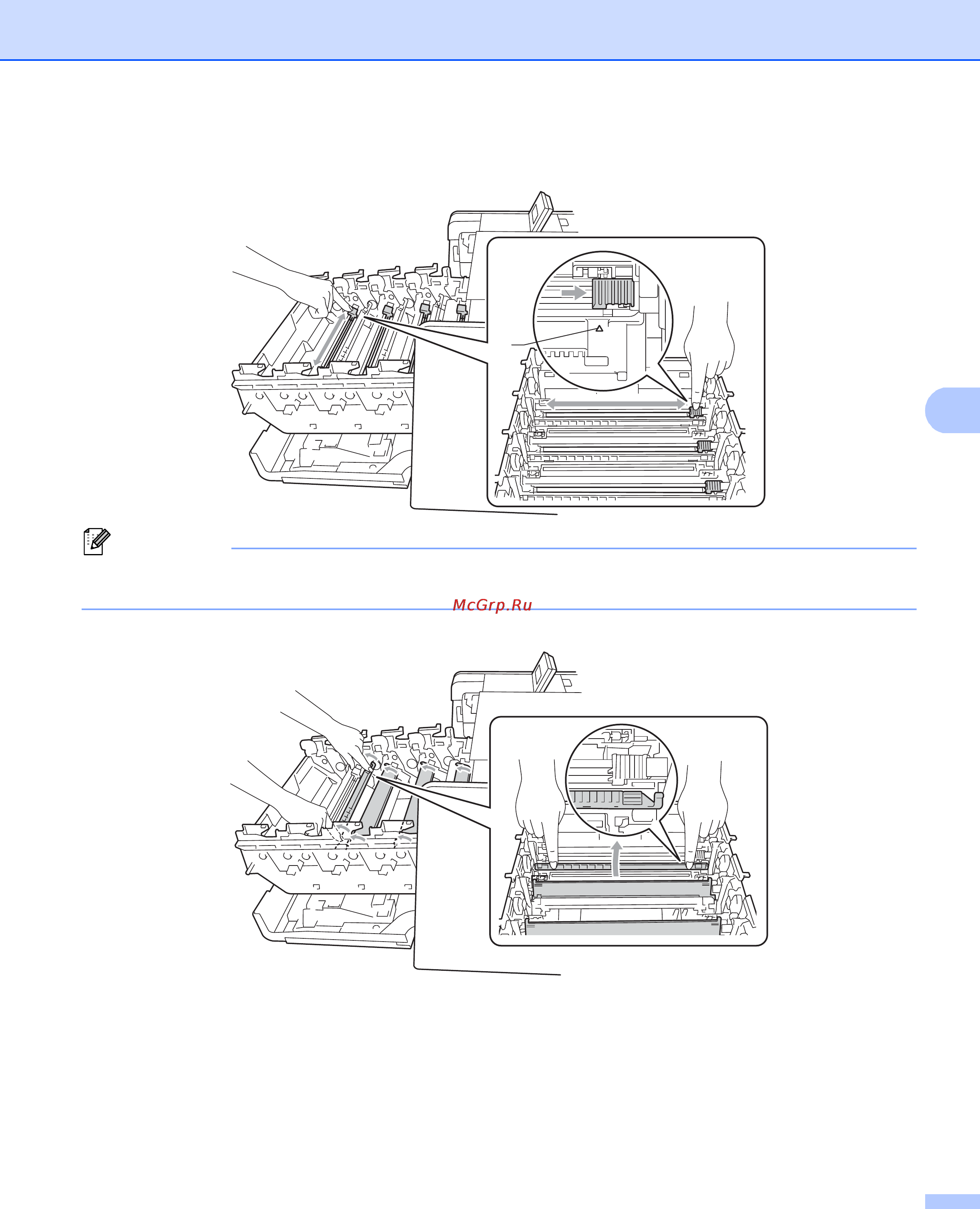

e Очистите коронирующий провод внутри фотобарабана, осторожно сдвинув зеленую лапку слева
направо и справа налево несколько раз.
Примечание
Верните лапку в исходное положение (a) (1). В противном случае на напечатанных страницах
может появиться вертикальная полоса.
f Закройте крышку коронирующего провода.
g Чтобы очистить три оставшихся коронирующих провода, повторите шаги с d по f.
